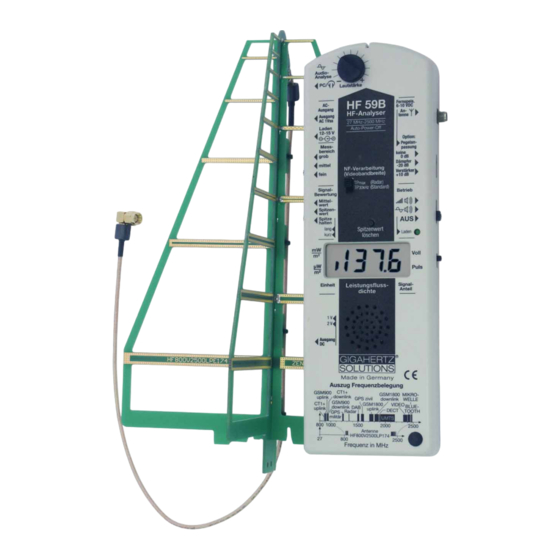

Gigahertz Solutions HF59B Bedienungsanleitung

Hf-analyser fuer frequenzen von 800 mhz bis 2,7 (3,3) ghz
Vorschau ausblenden Andere Handbücher für HF59B:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
HF59B
27 MHz
(UBB27)
Deutsch
Seite 1
English
Page 20
/ 800Mhz
(LogPer)
HF-Analyser
Hochfrequenz-Analyser für Frequenzen von
800 MHz bis 2,7 (3,3) GHz
Bedienungsanleitung
RF-Analyser
High Frequency Analyser for Frequencies
from 800 MHz to 2.7 (3.3) GHz
Manual
- 2,7 GHz
(3,3 GHz: -3dB)
Made in Germany
Rev. 7.2 – 1804

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Gigahertz Solutions HF59B

Inhaltszusammenfassung für Gigahertz Solutions HF59B

  • Seite 1 Made in Germany HF59B 27 MHz / 800Mhz - 2,7 GHz (UBB27) (LogPer) (3,3 GHz: -3dB) HF-Analyser Deutsch Hochfrequenz-Analyser für Frequenzen von Seite 1 800 MHz bis 2,7 (3,3) GHz Bedienungsanleitung English RF-Analyser Page 20 High Frequency Analyser for Frequencies from 800 MHz to 2.7 (3.3) GHz...
  • Seite 2 Made in Germany Danke! Wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf dieses Gerätes bewiesen haben. Es erlaubt Ihnen eine einfache Bewertung Ihrer Belastung hochfrequenter („HF“) Strahlung in Anlehnung an die Empfehlungen der Baubiologie. Wiederholen Sie die Messung regelmäßig, da sich die Belastung durch den schnellen Ausbau der Funktechnologien über Nacht vervielfachen kann.

  • Seite 3: Inhaltsverzeichnis

    Wichtig: Antennenkabel nicht knicken! An beiden Enden des Antennenkabels sind Ferritröhrchen zur Ver- besserung der Antenneneigenschaften aufgesteckt. Der Anschluss der Omni-Antenne UBB27 (optional zum HF59B erhältlich) ist in deren Bedienungsanleitung beschrieben. Überprüfung der Akkuspannung Wenn die „Low Batt.”-Anzeige senkrecht in der Mitte des Displays angezeigt wird, so ist keine zuverlässige Messung mehr gewährleis-...

  • Seite 4: Funktions- Und Bedienelemente

    Im nächsten Kapitel sind einige essentielle Grundlagen für eine be- lastbare HF-Messung kurz zusammengefasst. Wenn Ihnen diese nicht geläufig sind, so sollten Sie dieses Kapitel keinesfalls über- springen, da sonst leicht gravierende Fehler in der Messung unterlaufen können. Funktions- und Bedienelemente Seite 2 © Gigahertz Solutions GmbH...
  • Seite 5 (so lange drücken, bis der Wert nicht weiter zurückgeht!) 15) Schiebeschalter zur Wahl der Videobandbreite. Standardeinstellung = „VBW Standard“. Die Schalter selten benötigter Funktionen sind abgesenkt! Inhalt der Verpackung Messgerät, Aufsteckbare Antenne mit Antennenkabel, Akkupack (im Gerät), Netzgerät, Bedienungsanleitung © Gigahertz Solutions GmbH Seite 3...

  • Seite 6: Eigenschaften Hochfrequenter Strahlung

    Ebene, wenn die Oberseite (Dis- play) des Messgerätes waagerecht positioniert ist. Ein besonderes Merkmal der mitgelieferten logarithmisch-periodischen Antenne ist die besonders gute Entkopplung zwischen vertikaler und horizonta- ler Ebene. Seite 4 © Gigahertz Solutions GmbH...

  • Seite 7: Und Konsequenzen Für Die Durchführung Der Messung

    Messwert am relevanten Platz am nächsten Tag schon wieder viel höher sein. Das Maximum im Raum aber verändert sich meist nur, wenn sich an den Strahlungsquellen etwas ändert, ist also repräsentativer für die Beurteilung der Belas- tung. © Gigahertz Solutions GmbH Seite 5...
  • Seite 8 Auf dem Display wird immer die gesamte Leistungsflussdichte am Messort angezeigt, in die Richtung, auf welche die Antenne zeigt. Da das HF59B auch Frequenzen unter 800 MHz empfängt, ist dieser Filter hier nicht integriert, sondern als HP800 extern vorschaltbar. Dieser kleine Filter wird als Durchgangsstecker zwischen Antennen- eingang und das Antennenkabel geschraubt.
  • Seite 9 „Pulse“ rechts neben dem Display werden diese Sender und somit auch das „Knattern“ ausgeblendet. Um mit dem HF59B auch Frequenzen unter 800 MHz quantitativ zu messen, ist aus dem Hause Gigahertz Solutions die aktive, horizon- tal isotrope Ultrabreitbandantenne (auch „Omni-Antenne“) UBB27_G3 von 27 MHz bis über 3,3 GHz erhältlich.

  • Seite 10: Schritt-Für-Schritt-Anleitung Zur Durchführung Der Messung

    (für Nichtfachleute überraschenderweise): „Je höher desto besser“, denn umso höher ist die reale Videobandbreite, und folglich umso kürzere Pulsbreiten können damit gemessen werden. Deshalb bei sehr kleinen Feldstärken auf „med“ bzw. „min“, Vorver- stärker HV10, „Pulse“ und/oder „VBW Standard“ zurückgreifen. Seite 8 © Gigahertz Solutions GmbH...
  • Seite 11 .001 - 1.999 μW/m² Um möglichst große Leistungsflussdichten noch ohne Dämpfungsglied darstellen zu können liegt zwischen „med“ und „max“ ein Faktor 100. Aus technischen Grün- den muss hier mit den größten Toleranzen gerechnet werden. © Gigahertz Solutions GmbH Seite 9...
  • Seite 12 Spitzenwert. Hinweis für Benutzer von professionellen Spektrumanalysatoren: Die HF-Analyser von Gigahertz Solutions zeigen für gepulste Strahlung in der Schalterstellung „Peak“ denjenigen Wert auf dem Display an, welcher sich aus dem mit der “Max Peak“-Funktion eines modernen Spektrumanalysators als äquivalenter Wert in μW/m²...

  • Seite 13: Bestimmung Der Gesamtbelastung

    Veränderung der Messposition (also des „Messpunktes“), um nicht zufällig genau an einem Punkt zu messen, an dem lokale Auslöschungen auftreten. Einzelne Messgeräteanbieter verbreiten die Meinung, dass die ef- fektive Leistungsflussdichte durch Messung in drei Achsen und Bil- © Gigahertz Solutions GmbH Seite 11...

  • Seite 14: Bewertung Unterschiedlicher Funkdienste

    Als Standard verwenden Sie bitte die Einstellungen „Peak hold“ und „VBW Standard“ die VBW Ihres HF-Analysers ist so festgelegt, dass es auch bei einer dichten Bele- gung von mehreren GSM Verkehrskanälen nicht zu Additionsfehlern kommt. Seite 12 © Gigahertz Solutions GmbH...
  • Seite 15 Made in Germany Das HF59B zeigt auf dem Display die summarische Leistungsfluss- dichte an, und zwar im Frequenzbereich der am weitesten verbreite- ten digitalen Funkdienste (ohne Berücksichtigung eventueller Crest- faktoren). Insbesondere für die oft dominanten Quellen DECT und GSM, wie auch analoge Quellen gilt: Einfach ablesen und mit den...
  • Seite 16 (Peak hold/VBW Standard), verweilen Sie so lange an derselben Stelle und beobachten die Anzeige, bis die Pulse auftreten. Das HF59B hat eine patentierte Schaltung, welche die schnellen An- stiegszeiten der Pulse auch in der Schalterstellung „+“ für den „Peak hold“ verfälschungsfrei erfasst.

  • Seite 17: Identifikation Der Hf-Einfallstellen

    „von offizieller Seite“ erläutert. Diese Werte liegen weit über dem Messbereich dieses Gerätes, da es darauf hin optimiert ist, insbesondere die Messwerte im Bereich baubiologischer Emp- fehlungen möglichst genau darzustellen. Zu beachten: In dieser Position ist nur ein relationaler Messwertvergleich möglich! © Gigahertz Solutions GmbH Seite 15...

  • Seite 18: Audio-Modulationsanalyse

    Der Drehknopf ist nicht festgeklebt um ein Überdrehen des Potis zu vermeiden. Sollten Sie versehent- lich über den Anschlag hinausdrehen, so können Sie durch Drehen über den Anschlag in der anderen Richtung den Versatz wieder aus- gleichen. Seite 16 © Gigahertz Solutions GmbH...
  • Seite 19 Bei der Einstellung „Pulse“ kann unter Laborbedingungen ein Signal erzeugt wer- den, welches eine zusätzliche Abweichung vom Istwert in Höhe von maximal -3 dB verursacht. Bei den kommerziell genutzten Modulationen wird in der Praxis aber nur eine minimale zusätzliche Toleranz zu finden sein. © Gigahertz Solutions GmbH Seite 17...

  • Seite 20: Benutzung Der Signalausgänge

    HFW59D (2,4 - 10 GHz) erhältlich. Messgeräte für die Niederfrequenz: Mit der neuen NFA-Bau- reihe für die dreidimensionale Messung elektrischer und magneti- scher Wechselfelder hat Gigahertz Solutions auch in diesem Fre- quenzbereich eine richtungsweisende Palette professioneller Messtechnik im Programm. Datenlogger: Alle NFAs eignen sich zur Langzeitaufzeichnung mit unseren HF-Analysern.
  • Seite 21 Spannungsversorgungsbuchse oder zumin- dest das Anbringen von Ringferriten am Zuleitungs- und Verbindungskabel (als Zubehör erhältlich). Garantie Auf das Messgerät, die Antenne und das Zubehör gewähren wir zwei Jahre Garantie auf Funktions- und Verarbeitungsmängel. © Gigahertz Solutions GmbH Seite 19...

  • Seite 22: Functions And Controls

    … and Consequences for Measurements Step-by-Step-Instruction to HF-Measurement Guidelines, Limiting and Precautionary Values Audio Analysis of Modulation Use of Signal Outputs Further Analysis Battery Management Warranty, Service Address Conversion Tables outside back cover Functions and Controls Seite 20 © Gigahertz Solutions GmbH...
  • Seite 23 Switch for selection of the Video Bandwidth. Standard setting: “VBW Standard” Switches for rarely used functions are recessed in the casing of the instrument. Contents of the package Meter, attachable antenna incl. cable, rechargeable battery pack (in the meter), mains adapter, manual. © Gigahertz Solutions GmbH Seite 21...

  • Seite 24: Getting Started

    Both ends of the antenna cable are equipped with small ferrite-rolls to improve the antenna characteristics. Do not remove them! The connection of the omni-antenna UBB27 (available as optional accessory for the HF59B, but included in the HFE59B-kit) is de- scribed in the respective manual. Checking Battery Status If the “Low Batt”...

  • Seite 25: Properties Of Hf Radiation

    (e.g. during installation or repair works on cellular phone transmitters). In particu- lar, however, the worldwide extremely rapid expansion of the cellular © Gigahertz Solutions GmbH Seite 23...
  • Seite 26 Thus it becomes possible to reliably locate or “target” specific emission sources in order to determine their contribution to the total HF radiation level – a fundamental prerequisite for effective shielding. Important: As the LogPer Antenna provided with this instrument is shielded Seite 24 © Gigahertz Solutions GmbH...
  • Seite 27 As the HF59B picks up frequencies below 700 MHz, it has no inte- grated high pass filter. However the filter HP700 is available for ex- ternal connection if needed, and is to be placed between the antenna entry and the antenna cable.

  • Seite 28: Step-By-Step-Instruction To Hf-Measurement

    As already mentioned above, the aim of the quick overview measurement is to identify the zones of local peaks, not to supply exact data. Seite 26 © Gigahertz Solutions GmbH...
  • Seite 29 In order to maximize the display of power flux densities without having to apply an attenuator, there is a factor of 100 between “med” and “max”. For technical rea- sons large tolerances are to be expected. . © Gigahertz Solutions GmbH Seite 27...
  • Seite 30 ((1 x 10) + (9 x 0)) / 10). With the switch set to “Peak” or “Peak hold”, the display will show the “RMS value during the pulse”, which is a common practice in the building biology. Seite 28 © Gigahertz Solutions GmbH...
  • Seite 31 Users of professional spectrum analysers please note: The value for pulsed radiation shown on the display of the Gigahertz Solutions HF Analysers with the signal switch set to “Peak” corresponds to the equivalent value in μW/m² resulting from the “Max. Peak” function of a modern spectrum analyser (elder spectrum analysers had a similar function mostly called “posi-...
  • Seite 32 2.4-GHz telephone in the house. Now measure the exposure level originating from the outside. After having measured the emission of the 2.4-GHz telephone on its own, the sum of both measurement values could be used for the exposure Seite 30 © Gigahertz Solutions GmbH...
  • Seite 33 Please use “Peak hold” and “VBW standard ” as standard settings. The HF59B displays show the sum of the total power density within the frequency range of the most common digital radio services. This means for the often dominating sources GSM, PCT/DECT or the wire- less LAN beacon signal (standby-“rattling”), as well as analogue...
  • Seite 34 For TETRA a factor of 2, and for WLAN (“standby-rattling”) a factor of 4 will be enough. Inherent to the system: The higher the video bandwidth, the higher the displayed noise level. Seite 32 © Gigahertz Solutions GmbH...
  • Seite 35 The HF59B has a patented circuitry that allows for the exact meas- urement of the extra fast rise times of the bursts even in the “+”-set- ting for Peak hold.

  • Seite 36: Guidelines, Limiting And Precautionary Values

    Note for users of cellular phones or Wifi: Unimpaired reception of calls or Wifi is possible with power densities far below even the very strict precautionary recommendation of 0.01 μW/m² for pulsed HF frequencies by the SBM. Seite 34 © Gigahertz Solutions GmbH...

  • Seite 37: Audio Analysis Of Modulation

    For that reason they are marked by a uniform “rattling” tone, with its volume proportional to its con- tents of the total signal. This “marking” has a frequency of 16 Hz, and © Gigahertz Solutions GmbH Seite 35...

  • Seite 38: Use Of Signal Outputs

    Meters for the low frequencies: With the NFA series, which allows a three-dimensional measurement of alternating electrical and magnetic fields, Gigahertz Solutions offers a broad range of profes- sional measurement technology also for this frequency range. Data loggers: All NFA meters can equally be applied as data log- gers for long-term recordings.

  • Seite 39: Battery Management

    (please see photo). Warranty We provide a two year warranty on factory defects of the HF analyser, the antenna and accessories. © Gigahertz Solutions GmbH Seite 37...

  • Seite 41: Conversion Tables

    16,2 70,0 7000 1624 0,80 17,4 80,0 8000 1737 0,90 18,4 90,0 9000 1842 Hersteller / Manufacturer: Gigahertz Solutions GmbH Im Kessel 2, 90579 Langenzenn, GERMANY +49 (0) 9101 9093-0 info@gigahertz-solutions.de www.gigahertz-solutions.de / .com DRU0202 1804 © Gigahertz Solutions GmbH...
