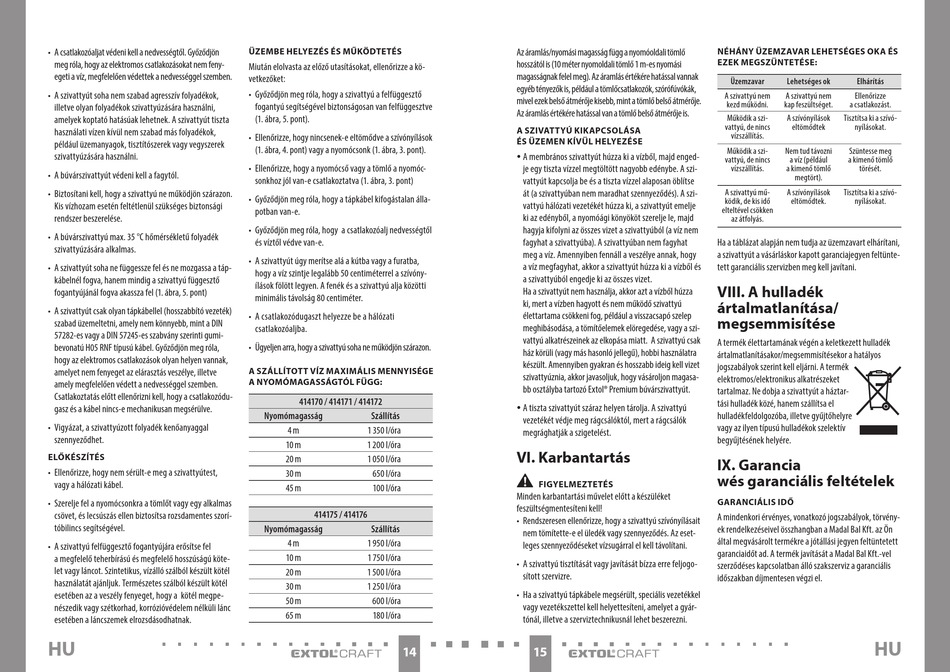

• A csatlakozóaljat védeni kell a nedvességtől. Győződjön
meg róla, hogy az elektromos csatlakozásokat nem feny-
egeti a víz, megfelelően védettek a nedvességgel szemben.
• A szivattyút soha nem szabad agresszív folyadékok,
illetve olyan folyadékok szivattyúzására használni,
amelyek koptató hatásúak lehetnek. A szivattyút tiszta
használati vízen kívül nem szabad más folyadékok,
például üzemanyagok, tisztítószerek vagy vegyszerek
szivattyúzására használni.
• A búvárszivattyút védeni kell a fagytól.
• Biztosítani kell, hogy a szivattyú ne működjön szárazon.
Kis vízhozam esetén feltétlenül szükséges biztonsági
rendszer beszerelése.
• A búvárszivattyú max. 35 °C hőmérsékletű folyadék
szivattyúzására alkalmas.
• A szivattyút soha ne függessze fel és ne mozgassa a táp-
kábelnél fogva, hanem mindig a szivattyú függesztő
fogantyújánál fogva akassza fel (1. ábra, 5. pont)
• A szivattyút csak olyan tápkábellel (hosszabbító vezeték)
szabad üzemeltetni, amely nem könnyebb, mint a DIN
57282-es vagy a DIN 57245-es szabvány szerinti gumi-
bevonatú H05 RNF típusú kábel. Győződjön meg róla,
hogy az elektromos csatlakozások olyan helyen vannak,
amelyet nem fenyeget az elárasztás veszélye, illetve
amely megfelelően védett a nedvességgel szemben.
Csatlakoztatás előtt ellenőrizni kell, hogy a csatlakozódu-
gasz és a kábel nincs-e mechanikusan megsérülve.
• Vigyázat, a szivattyúzott folyadék kenőanyaggal
szennyeződhet.
ELŐKÉSZÍTÉS
• Ellenőrizze, hogy nem sérült-e meg a szivattyútest,
vagy a hálózati kábel.
• Szerelje fel a nyomócsonkra a tömlőt vagy egy alkalmas
csövet, és lecsúszás ellen biztosítsa rozsdamentes szorí-
tóbilincs segítségével.
• A szivattyú felfüggesztő fogantyújára erősítse fel
a megfelelő teherbírású és megfelelő hosszúságú köte-
let vagy láncot. Szintetikus, vízálló szálból készült kötél
használatát ajánljuk. Természetes szálból készült kötél
esetében az a veszély fenyeget, hogy a kötél megpe-
nészedik vagy szétkorhad, korrózióvédelem nélküli lánc
esetében a láncszemek elrozsdásodhatnak.
HU
ÜZEMBE HELYEZÉS ÉS MŰKÖDTETÉS
Miután elolvasta az előző utasításokat, ellenőrizze a kö-
vetkezőket:
• Győződjön meg róla, hogy a szivattyú a felfüggesztő
fogantyú segítségével biztonságosan van felfüggesztve
(1. ábra, 5. pont).
• Ellenőrizze, hogy nincsenek-e eltömődve a szívónyílások
(1. ábra, 4. pont) vagy a nyomócsonk (1. ábra, 3. pont).
• Ellenőrizze, hogy a nyomócső vagy a tömlő a nyomóc-
sonkhoz jól van-e csatlakoztatva (1. ábra, 3. pont)
• Győződjön meg róla, hogy a tápkábel kifogástalan álla-
potban van-e.
• Győződjön meg róla, hogy a csatlakozóalj nedvességtől
és víztől védve van-e.
• A szivattyút úgy merítse alá a kútba vagy a furatba,
hogy a víz szintje legalább 50 centiméterrel a szívóny-
ílások fölött legyen. A fenék és a szivattyú alja közötti
minimális távolság 80 centiméter.
• A csatlakozódugaszt helyezze be a hálózati
csatlakozóaljba.
• Ügyeljen arra, hogy a szivattyú soha ne működjön szárazon.
A SZÁLLÍTOTT VÍZ MAXIMÁLIS MENNYISÉGE
A NYOMÓMAGASSÁGTÓL FÜGG:
414170 / 414171 / 414172
Nyomómagasság Szállítás
4 m 1 350 l/óra
10 m 1 200 l/óra
20 m 1 050 l/óra
30 m 650 l/óra
45 m 100 l/óra
414175 / 414176
Nyomómagasság Szállítás
4 m 1 950 l/óra
10 m 1 750 l/óra
20 m 1 500 l/óra
30 m 1 250 l/óra
50 m 600 l/óra
65 m 180 l/óra
14
Az áramlás/nyomási magasság függ a nyomóoldali tömlő
hosszától is (10 méter nyomoldali tömlő 1 m-es nyomási
magasságnak felel meg). Az áramlás értékére hatással vannak
egyéb tényezők is, például a tömlőcsatlakozók, szórófúvókák,
mivel ezek belső átmérője kisebb, mint a tömlő belső átmérője.
Az áramlás értékére hatással van a tömlő belső átmérője is.
A SZIVATTYÚ KIKAPCSOLÁSA
ÉS ÜZEMEN KÍVÜL HELYEZÉSE
y A membrános szivattyút húzza ki a vízből, majd enged-
je egy tiszta vízzel megtöltött nagyobb edénybe. A szi-
vattyút kapcsolja be és a tiszta vízzel alaposan öblítse
át (a szivattyúban nem maradhat szennyeződés). A szi-
vattyú hálózati vezetékét húzza ki, a szivattyút emelje
ki az edényből, a nyomóági könyököt szerelje le, majd
hagyja kifolyni az összes vizet a szivattyúból (a víz nem
fagyhat a szivattyúba). A szivattyúban nem fagyhat
meg a víz. Amennyiben fennáll a veszélye annak, hogy
a víz megfagyhat, akkor a szivattyút húzza ki a vízből és
a szivattyúból engedje ki az összes vizet.
Ha a szivattyút nem használja, akkor azt a vízből húzza
ki, mert a vízben hagyott és nem működő szivattyú
élettartama csökkeni fog, például a visszacsapó szelep
meghibásodása, a tömítőelemek elöregedése, vagy a szi-
vattyú alkatrészeinek az elkopása miatt. A szivattyú csak
ház körüli (vagy más hasonló jellegű), hobbi használatra
készült. Amennyiben gyakran és hosszabb ideig kell vizet
szivattyúznia, akkor javasoljuk, hogy vásároljon magasa-
bb osztályba tartozó Extol® Premium búvárszivattyút.
y A tiszta szivattyút száraz helyen tárolja. A szivattyú
vezetékét védje meg rágcsálóktól, mert a rágcsálók
megrághatják a szigetelést.
VI. Karbantartás
•
FIGYELMEZTETÉS
Minden karbantartási művelet előtt a készüléket
feszültségmentesíteni kell!
• Rendszeresen ellenőrizze, hogy a szivattyú szívónyílásait
nem tömítette-e el üledék vagy szennyeződés. Az eset-
leges szennyeződéseket vízsugárral el kell távolítani.
• A szivattyú tisztítását vagy javítását bízza erre feljogo-
sított szervizre.
• Ha a szivattyú tápkábele megsérült, speciális vezetékkel
vagy vezetékszettel kell helyettesíteni, amelyet a gyár-
tónál, illetve a szerviztechnikusnál lehet beszerezni.
15
NÉHÁNY ÜZEMZAVAR LEHETSÉGES OKA ÉS
EZEK MEGSZÜNTETÉSE:
Üzemzavar Lehetséges ok Elhárítás
A szivattyú nem A szivattyú nem Ellenőrizze
kezd működni. kap feszültséget. a csatlakozást.
Működik a szi- A szívónyílások Tisztítsa ki a szívó-
vattyú, de nincs eltömődtek nyílásokat.
vízszállítás.
Működik a szi- Nem tud távozni Szüntesse meg
vattyú, de nincs a víz (például a kimenő tömlő
vízszállítás. a kimenő tömlő törését.
megtört).
A szivattyú mű- A szívónyílások Tisztítsa ki a szívó-
ködik, de kis idő eltömődtek. nyílásokat.
elteltével csökken
az átfolyás.
Ha a táblázat alapján nem tudja az üzemzavart elhárítani,
a szivattyút a vásárláskor kapott garanciajegyen feltünte-
tett garanciális szervizben meg kell javítani.
VIII. A hulladék
ártalmatlanítása/
megsemmisítése
A termék élettartamának végén a keletkezett hulladék
ártalmatlanításakor/megsemmisítésekor a hatályos
jogszabályok szerint kell eljárni. A termék
elektromos/elektronikus alkatrészeket
tartalmaz. Ne dobja a szivattyút a háztar-
tási hulladék közé, hanem szállítsa el
hulladékfeldolgozóba, illetve gyűjtőhelyre
vagy az ilyen típusú hulladékok szelektív
begyűjtésének helyére.
IX. Garancia
wés garanciális feltételek
GARANCIÁLIS IDŐ
A mindenkori érvényes, vonatkozó jogszabályok, törvény-
ek rendelkezéseivel összhangban a Madal Bal Kft. az Ön
által megvásárolt termékre a jótállási jegyen feltüntetett
garanciaidőt ad. A termék javítását a Madal Bal Kft.-vel
szerződéses kapcsolatban álló szakszerviz a garanciális
időszakban díjmentesen végzi el.
