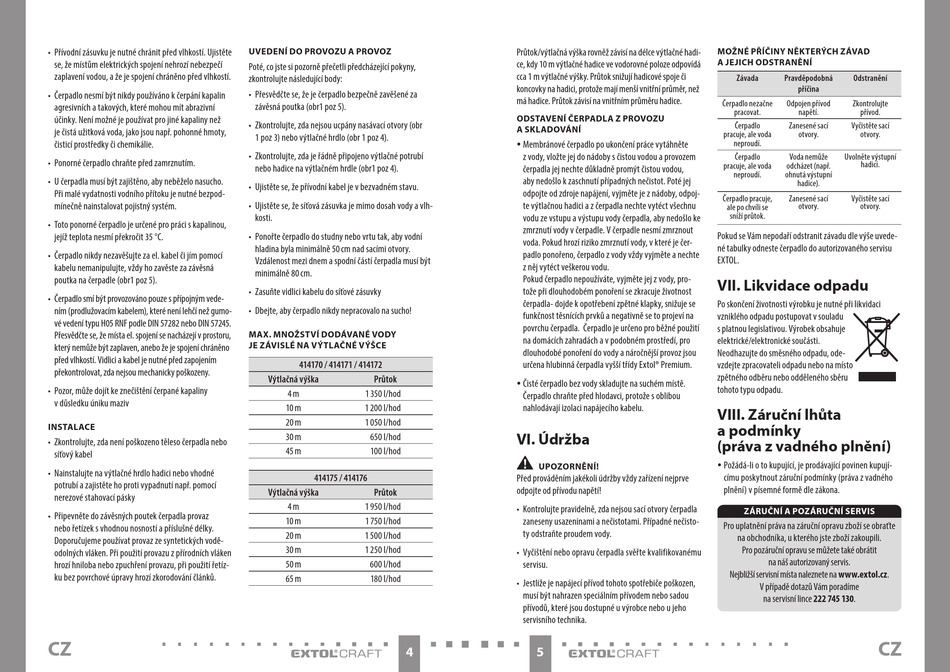

• Přívodní zásuvku je nutné chránit před vlhkostí. Ujistěte
se, že místům elektrických spojení nehrozí nebezpečí
zaplavení vodou, a že je spojení chráněno před vlhkostí.
• Čerpadlo nesmí být nikdy používáno k čerpání kapalin
agresivních a takových, které mohou mít abrazivní
účinky. Není možné je používat pro jiné kapaliny než
je čistá užitková voda, jako jsou např. pohonné hmoty,
čisticí prostředky či chemikálie.
• Ponorné čerpadlo chraňte před zamrznutím.
• U čerpadla musí být zajištěno, aby neběželo nasucho.
Při malé vydatnosti vodního přítoku je nutné bezpod-
mínečně nainstalovat pojistný systém.
• Toto ponorné čerpadlo je určené pro práci s kapalinou,
jejíž teplota nesmí překročit 35 °C.
• Čerpadlo nikdy nezavěšujte za el. kabel či jím pomocí
kabelu nemanipulujte, vždy ho zavěste za závěsná
poutka na čerpadle (obr1 poz 5).
• Čerpadlo smí být provozováno pouze s přípojným vede-
ním (prodlužovacím kabelem), které není lehčí než gumo-
vé vedení typu H05 RNF podle DIN 57282 nebo DIN 57245.
Přesvědčte se, že místa el. spojení se nacházejí v prostoru,
který nemůže být zaplaven, anebo že je spojení chráněno
před vlhkostí. Vidlici a kabel je nutné před zapojením
překontrolovat, zda nejsou mechanicky poškozeny.
• Pozor, může dojít ke znečištění čerpané kapaliny
v důsledku úniku maziv
INSTALACE
• Zkontrolujte, zda není poškozeno těleso čerpadla nebo
síťový kabel
• Nainstalujte na výtlačné hrdlo hadici nebo vhodné
potrubí a zajistěte ho proti vypadnutí např. pomocí
nerezové stahovací pásky
• Připevněte do závěsných poutek čerpadla provaz
nebo řetízek s vhodnou nosností a příslušné délky.
Doporučujeme používat provaz ze syntetických vodě-
odolných vláken. Při použití provazu z přírodních vláken
hrozí hniloba nebo zpuchření provazu, při použití řetíz-
ku bez povrchové úpravy hrozí zkorodování článků.
CZ
UVEDENÍ DO PROVOZU A PROVOZ
Poté, co jste si pozorně přečetli předcházející pokyny,
zkontrolujte následující body:
• Přesvědčte se, že je čerpadlo bezpečně zavěšené za
závěsná poutka (obr1 poz 5).
• Zkontrolujte, zda nejsou ucpány nasávací otvory (obr
1 poz 3) nebo výtlačné hrdlo (obr 1 poz 4).
• Zkontrolujte, zda je řádně připojeno výtlačné potrubí
nebo hadice na výtlačném hrdle (obr1 poz 4).
• Ujistěte se, že přívodní kabel je v bezvadném stavu.
• Ujistěte se, že síťová zásuvka je mimo dosah vody a vlh-
kosti.
• Ponořte čerpadlo do studny nebo vrtu tak, aby vodní
hladina byla minimálně 50 cm nad sacími otvory.
Vzdálenost mezi dnem a spodní částí čerpadla musí být
minimálně 80 cm.
• Zasuňte vidlici kabelu do síťové zásuvky
• Dbejte, aby čerpadlo nikdy nepracovalo na sucho!
MAX. MNOŽSTVÍ DODÁVANÉ VODY
JE ZÁVISLÉ NA VÝTLAČNÉ VÝŠCE
414170 / 414171 / 414172
Výtlačná výška Průtok
4 m 1 350 l/hod
10 m 1 200 l/hod
20 m 1 050 l/hod
30 m 650 l/hod
45 m 100 l/hod
414175 / 414176
Výtlačná výška Průtok
4 m 1 950 l/hod
10 m 1 750 l/hod
20 m 1 500 l/hod
30 m 1 250 l/hod
50 m 600 l/hod
65 m 180 l/hod
4
Průtok/výtlačná výška rovněž závisí na délce výtlačné hadi-
ce, kdy 10 m výtlačné hadice ve vodorovné poloze odpovídá
cca 1 m výtlačné výšky. Průtok snižují hadicové spoje či
koncovky na hadici, protože mají menší vnitřní průměr, než
má hadice. Průtok závisí na vnitřním průměru hadice.
ODSTAVENÍ ČERPADLA Z PROVOZU
A SKLADOVÁNÍ
y Membránové čerpadlo po ukončení práce vytáhněte
z vody, vložte jej do nádoby s čistou vodou a provozem
čerpadla jej nechte důkladně promýt čistou vodou,
aby nedošlo k zaschnutí případných nečistot. Poté jej
odpojte od zdroje napájení, vyjměte je z nádoby, odpoj-
te výtlačnou hadici a z čerpadla nechte vytéct všechnu
vodu ze vstupu a výstupu vody čerpadla, aby nedošlo ke
zmrznutí vody v čerpadle. V čerpadle nesmí zmrznout
voda. Pokud hrozí riziko zmrznutí vody, v které je čer-
padlo ponořeno, čerpadlo z vody vždy vyjměte a nechte
z něj vytéct veškerou vodu.
Pokud čerpadlo nepoužíváte, vyjměte jej z vody, pro-
tože při dlouhodobém ponoření se zkracuje životnost
čerpadla- dojde k opotřebení zpětné klapky, snižuje se
funkčnost těsnících prvků a negativně se to projeví na
povrchu čerpadla. Čerpadlo je určeno pro běžné použití
na domácích zahradách a v podobném prostředí, pro
dlouhodobé ponoření do vody a náročnější provoz jsou
určena hlubinná čerpadla vyšší třídy Extol® Premium.
y Čisté čerpadlo bez vody skladujte na suchém místě.
Čerpadlo chraňte před hlodavci, protože s oblibou
nahlodávají izolaci napájecího kabelu.
VI. Údržba
•
UPOZORNĚNÍ!
Před prováděním jakékoli údržby vždy zařízení nejprve
odpojte od přívodu napětí!
• Kontrolujte pravidelně, zda nejsou sací otvory čerpadla
zaneseny usazeninami a nečistotami. Případné nečisto-
ty odstraňte proudem vody.
• Vyčištění nebo opravu čerpadla svěřte kvalifikovanému
servisu.
• Jestliže je napájecí přívod tohoto spotřebiče poškozen,
musí být nahrazen speciálním přívodem nebo sadou
přívodů, které jsou dostupné u výrobce nebo u jeho
servisního technika.
5
MOŽNÉ PŘÍČINY NĚKTERÝCH ZÁVAD
A JEJICH ODSTRANĚNÍ
Závada Pravděpodobná Odstranění
příčina
Čerpadlo nezačne Odpojen přívod Zkontrolujte
pracovat. napětí. přívod.
Čerpadlo Zanesené sací Vyčistěte sací
pracuje, ale voda otvory. otvory.
neproudí.
Čerpadlo Voda nemůže Uvolněte výstupní
hadici.
pracuje, ale voda odcházet (např.
neproudí. ohnutá výstupní
hadice).
Čerpadlo pracuje, Zanesené sací Vyčistěte sací
otvory. otvory.
ale po chvíli se
sníží průtok.
Pokud se Vám nepodaří odstranit závadu dle výše uvede-
né tabulky odneste čerpadlo do autorizovaného servisu
EXTOL.
VII. Likvidace odpadu
Po skončení životnosti výrobku je nutné při likvidaci
vzniklého odpadu postupovat v souladu
s platnou legislativou. Výrobek obsahuje
elektrické/elektronické součásti.
Neodhazujte do směsného odpadu, ode-
vzdejte zpracovateli odpadu nebo na místo
zpětného odběru nebo odděleného sběru
tohoto typu odpadu.
VIII. Záruční lhůta
a podmínky
(práva z vadného plnění)
y Požádá-li o to kupující, je prodávající povinen kupují-
címu poskytnout záruční podmínky (práva z vadného
plnění) v písemné formě dle zákona.
ZÁRUČNÍ A POZÁRUČNÍ SERVIS
Pro uplatnění práva na záruční opravu zboží se obraťte
na obchodníka, u kterého jste zboží zakoupili.
Pro pozáruční opravu se můžete také obrátit
na náš autorizovaný servis.
Nejbližší servisní místa naleznete na www.extol.cz.
V případě dotazů Vám poradíme
na servisní lince 222 745 130.
