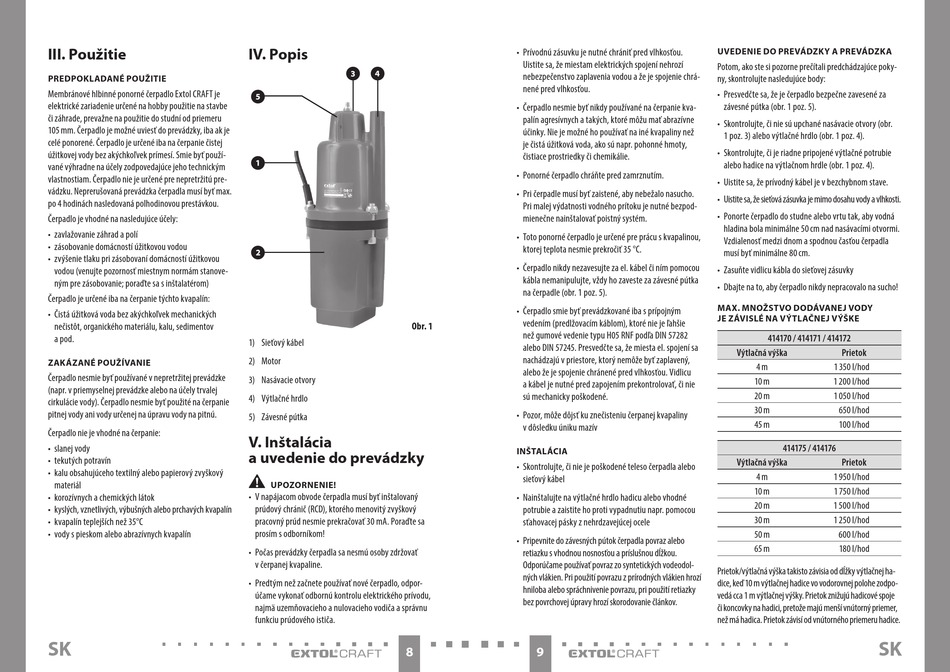

III. Použitie
PREDPOKLADANÉ POUŽITIE
Membránové hlbinné ponorné čerpadlo Extol CRAFT je
elektrické zariadenie určené na hobby použitie na stavbe
či záhrade, prevažne na použitie do studní od priemeru
105 mm. Čerpadlo je možné uviesť do prevádzky, iba ak je
celé ponorené. Čerpadlo je určené iba na čerpanie čistej
úžitkovej vody bez akýchkoľvek prímesí. Smie byť použí-
vané výhradne na účely zodpovedajúce jeho technickým
vlastnostiam. Čerpadlo nie je určené pre nepretržitú pre-
vádzku. Neprerušovaná prevádzka čerpadla musí byť max.
po 4 hodinách nasledovaná polhodinovou prestávkou.
Čerpadlo je vhodné na nasledujúce účely:
• zavlažovanie záhrad a polí
• zásobovanie domácností úžitkovou vodou
• zvýšenie tlaku pri zásobovaní domácností úžitkovou
vodou (venujte pozornosť miestnym normám stanove-
ným pre zásobovanie; poraďte sa s inštalatérom)
Čerpadlo je určené iba na čerpanie týchto kvapalín:
• Čistá úžitková voda bez akýchkoľvek mechanických
nečistôt, organického materiálu, kalu, sedimentov
a pod.
ZAKÁZANÉ POUŽÍVANIE
Čerpadlo nesmie byť používané v nepretržitej prevádzke
(napr. v priemyselnej prevádzke alebo na účely trvalej
cirkulácie vody). Čerpadlo nesmie byť použité na čerpanie
pitnej vody ani vody určenej na úpravu vody na pitnú.
Čerpadlo nie je vhodné na čerpanie:
• slanej vody
• tekutých potravín
• kalu obsahujúceho textilný alebo papierový zvyškový
materiál
• korozívnych a chemických látok
• kyslých, vznetlivých, výbušných alebo prchavých kvapalín
• kvapalín teplejších než 35°C
• vody s pieskom alebo abrazívnych kvapalín
SK
IV. Popis
Obr. 1
1) Sieťový kábel
2) Motor
3) Nasávacie otvory
4) Výtlačné hrdlo
5) Závesné pútka
V. Inštalácia
a uvedenie do prevádzky
•
UPOZORNENIE!
• V napájacom obvode čerpadla musí byť inštalovaný
prúdový chránič (RCD), ktorého menovitý zvyškový
pracovný prúd nesmie prekračovať 30 mA. Poraďte sa
prosím s odborníkom!
• Počas prevádzky čerpadla sa nesmú osoby zdržovať
v čerpanej kvapaline.
• Predtým než začnete používať nové čerpadlo, odpor-
účame vykonať odbornú kontrolu elektrického prívodu,
najmä uzemňovacieho a nulovacieho vodiča a správnu
funkciu prúdového ističa.
8
• Prívodnú zásuvku je nutné chrániť pred vlhkosťou.
Uistite sa, že miestam elektrických spojení nehrozí
nebezpečenstvo zaplavenia vodou a že je spojenie chrá-
nené pred vlhkosťou.
• Čerpadlo nesmie byť nikdy používané na čerpanie kva-
palín agresívnych a takých, ktoré môžu mať abrazívne
účinky. Nie je možné ho používať na iné kvapaliny než
je čistá úžitková voda, ako sú napr. pohonné hmoty,
čistiace prostriedky či chemikálie.
• Ponorné čerpadlo chráňte pred zamrznutím.
• Pri čerpadle musí byť zaistené, aby nebežalo nasucho.
Pri malej výdatnosti vodného prítoku je nutné bezpod-
mienečne nainštalovať poistný systém.
• Toto ponorné čerpadlo je určené pre prácu s kvapalinou,
ktorej teplota nesmie prekročiť 35 °C.
• Čerpadlo nikdy nezavesujte za el. kábel či ním pomocou
kábla nemanipulujte, vždy ho zaveste za závesné pútka
na čerpadle (obr. 1 poz. 5).
• Čerpadlo smie byť prevádzkované iba s prípojným
vedením (predlžovacím káblom), ktoré nie je ľahšie
než gumové vedenie typu H05 RNF podľa DIN 57282
alebo DIN 57245. Presvedčte sa, že miesta el. spojení sa
nachádzajú v priestore, ktorý nemôže byť zaplavený,
alebo že je spojenie chránené pred vlhkosťou. Vidlicu
a kábel je nutné pred zapojením prekontrolovať, či nie
sú mechanicky poškodené.
• Pozor, môže dôjsť ku znečisteniu čerpanej kvapaliny
v dôsledku úniku mazív
INŠTALÁCIA
• Skontrolujte, či nie je poškodené teleso čerpadla alebo
sieťový kábel
• Nainštalujte na výtlačné hrdlo hadicu alebo vhodné
potrubie a zaistite ho proti vypadnutiu napr. pomocou
sťahovacej pásky z nehrdzavejúcej ocele
• Pripevnite do závesných pútok čerpadla povraz alebo
retiazku s vhodnou nosnosťou a príslušnou dĺžkou.
Odporúčame používať povraz zo syntetických vodeodol-
ných vlákien. Pri použití povrazu z prírodných vlákien hrozí
hniloba alebo spráchnivenie povrazu, pri použití retiazky
bez povrchovej úpravy hrozí skorodovanie článkov.
9
UVEDENIE DO PREVÁDZKY A PREVÁDZKA
Potom, ako ste si pozorne prečítali predchádzajúce poky-
ny, skontrolujte nasledujúce body:
• Presvedčte sa, že je čerpadlo bezpečne zavesené za
závesné pútka (obr. 1 poz. 5).
• Skontrolujte, či nie sú upchané nasávacie otvory (obr.
1 poz. 3) alebo výtlačné hrdlo (obr. 1 poz. 4).
• Skontrolujte, či je riadne pripojené výtlačné potrubie
alebo hadice na výtlačnom hrdle (obr. 1 poz. 4).
• Uistite sa, že prívodný kábel je v bezchybnom stave.
• Uistite sa, že sieťová zásuvka je mimo dosahu vody a vlhkosti.
• Ponorte čerpadlo do studne alebo vrtu tak, aby vodná
hladina bola minimálne 50 cm nad nasávacími otvormi.
Vzdialenosť medzi dnom a spodnou časťou čerpadla
musí byť minimálne 80 cm.
• Zasuňte vidlicu kábla do sieťovej zásuvky
• Dbajte na to, aby čerpadlo nikdy nepracovalo na sucho!
MAX. MNOŽSTVO DODÁVANEJ VODY
JE ZÁVISLÉ NA VÝTLAČNEJ VÝŠKE
414170 / 414171 / 414172
Výtlačná výška Prietok
4 m 1 350 l/hod
10 m 1 200 l/hod
20 m 1 050 l/hod
30 m 650 l/hod
45 m 100 l/hod
414175 / 414176
Výtlačná výška Prietok
4 m 1 950 l/hod
10 m 1 750 l/hod
20 m 1 500 l/hod
30 m 1 250 l/hod
50 m 600 l/hod
65 m 180 l/hod
Prietok/výtlačná výška takisto závisia od dĺžky výtlačnej ha-
dice, keď 10 m výtlačnej hadice vo vodorovnej polohe zodpo-
vedá cca 1 m výtlačnej výšky. Prietok znižujú hadicové spoje
či koncovky na hadici, pretože majú menší vnútorný priemer,
než má hadica. Prietok závisí od vnútorného priemeru hadice.
