Bevezetés
HU
Tisztelt Vásárlóink!
Köszönjük, hogy a készülék megvásárlásával bizalmukat fejezték ki az EXTOL márka iránt.
A termék minősége és megbízhatósága azon részletes vizsgálatok eredménye, amelynek termékeinket alávetjük.
Megtettünk minden intézkedést annak érdekében, hogy a termék tökéletes állapotban kerüljön Önökhöz. Ha ennek
ellenére bármilyen meghibásodás jelentkezne, vagy a termék használata közben támadnának nehézségek, kérjük, fordul-
janak ügyfélszolgálati irodánkhoz.
www.extol.hu Fax: (1) 297-1270 Tel: (1) 297-1277
Gyártó: Madal Bal a. s., Průmyslová zóna Příluky 244, 760 01 Zlin Cseh Köztársaság
Forgalmazó: Madal Bal Kft., 1173 Budapest, Régivám köz 2. (Magyarország)
Kiadás dátuma: 13. 4. 2011
I. Műszaki adatok:
Típusjel:
414170 / 414171 / 414172
414175 / 414176
Tápfeszültség:
230 V ~ 50 Hz
Teljesítmény:
300 W; 600 W (414175 / 414176)
Legnagyobb szállítás:
1400 l/h; 2000 l/h (414175 / 414176)
Legnagyobb nyomómagasság: 50 m; 70 m (414175/414176)
Legnagyobb szívási mélység: 5 m
A szennyezés
legnagyobb mérete:
0 mm
(tiszta víz szivattyúzásakor)
A nyomócsonk átmérője:
3/4"
Üzemmenet:
4/0,5
1)
Érintésvédelem:
IPX8
Legnagyobb
folyadékhőmérséklet:
35°C
Szivattyú átmérője:
105 mm
Tömeg:
4,4 kg (414170) / 4,8 kg (414171)
6,3 kg (414172) / 4,6 kg (414175)
5,6 kg (414176)
Vezeték hossza
10 m (414170) / 20 m (414171)
40 m (414172) / 10 m (414175)
20 m (414176)
Érintésvédelmi osztály:
I.
A szivattyú 4 órás folyamatos üzemelését fél óra
1)
üzemszünetnek kell követnie.
HU
II. A csomagolás tartalma
Szivattyú:
1 db
Használati utasítás:
1 db
JELZÉSEK, PIKTOGRAMOK MEGNEVEZÉSE
A szivattyú használatba vétele előtt olvassa
el a használati útmutatót.
Váltakozó áram.
Megfelel az EU vonatkozó harmonizáló
jogszabályainak. v
Max. merülési mélység max. megengedett
folyadéksűrűségnél.
Tisztítás, karbantartás és szerelés stb. meg-
kezdése előtt a hálózati vezetéket húzza ki
az aljzatból.
A hálózati vezeték szigetelésének a sérülése
esetén a csatlakozódugót azonnal húzza ki.
Ha a szivattyúzott vízben emberek vannak,
akkor a szivattyút bekapc¬solni tilos.
Figyelem! A használati feltételek be nem
tartása áramütést okozhat.
12
III. A szivattyú használata
ELŐIRÁNYZOTT HASZNÁLAT
Az Extol CRAFT membrános mélységi búvárszivattyú
privát építkezéseken vagy a kertben végzett hobbitevé-
kenység, túlnyomórészt 105 mm-nél nagyobb átmérőjű
kutakban történő alkalmazás céljára készült villamos
berendezés. A szivattyú csak teljesen a folyadék felszíne
alá merített állapotban hozható működésbe. A szivattyú-
val csak szennyeződésektől mentes, tiszta használati vizet
szabad szivattyúzni. A szivattyú kizárólag a műszaki tulaj-
donságainak megfelelő célokra használható. A szivattyú
nem folyamatos üzemmódban történő felhasználásra
készült! A szivattyú 4 órás folyamatos üzemelését fél
óra üzemszünetnek kell követnie!
A szivattyú az alábbi célokra használható:
• kertek és termőföldek öntözése;
• háztartások használati vízzel történő ellátása;
• a háztartások használati vízellátásában nyomásfokozó
szivattyúként történő alkalmazás (ügyeljen a helyi
vízellátási előírások betartására, kérje ki a vízvezetéks-
zerelő tanácsát).
A szivattyúval csak a következő folyadékokat nem lehet
szivattyúzni:
• Tiszta használati víz, mechanikus és szerves részecskék,
iszap és lerakódások stb. nélkül.
TILOS HASZNÁLAT
A szivattyút tilos folyamatos üzemmódban használni
(például ipari alkalmazásra vagy folyamatos vízkeringte-
tésre). A szivattyút tilos ivóvíz szivattyúzására vagy ivóvíz
vízkezeléssel történő előállításához használt víz szivaty-
tyúzására használni. A szivattyú nem alkalmas az alábbiak
szivattyúzására sem:
• sós víz;
• folyékony élelmiszerek;
• textil- vagy papírhulladékot tartalmazó szennyvíz;
• korrózív folyadékok és vegyi anyagok;
• savas, gyúlékony, robbanékony vagy maró hatású foly-
adékok;
• 35°C-nál melegebb folyadékok;
• homok tartalmú víz vagy koptató hatású folyadékok.
13

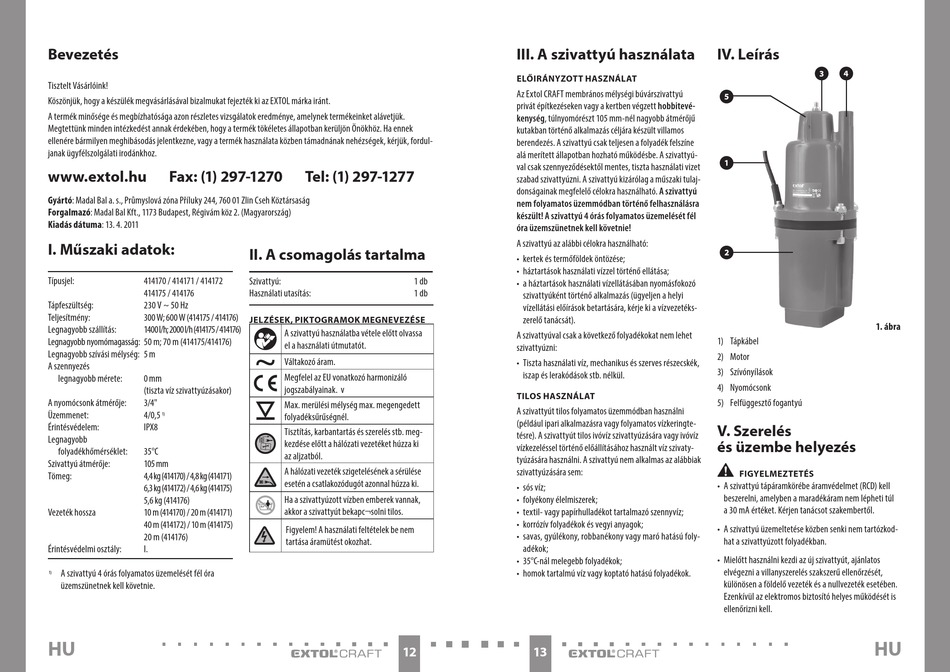

IV. Leírás
1. ábra
1) Tápkábel
2) Motor
3) Szívónyílások
4) Nyomócsonk
5) Felfüggesztő fogantyú
V. Szerelés
és üzembe helyezés
•
FIGYELMEZTETÉS
• A szivattyú tápáramkörébe áramvédelmet (RCD) kell
beszerelni, amelyben a maradékáram nem lépheti túl
a 30 mA értéket. Kérjen tanácsot szakembertől.
• A szivattyú üzemeltetése közben senki nem tartózkod-
hat a szivattyúzott folyadékban.
• Mielőtt használni kezdi az új szivattyút, ajánlatos
elvégezni a villanyszerelés szakszerű ellenőrzését,
különösen a földelő vezeték és a nullvezeték esetében.
Ezenkívül az elektromos biztosító helyes működését is
ellenőrizni kell.
HU
