8.1.10. Abgleich des Materialtemperatur-Fühlers

8.1.11. Abgleich der Electronic-Temperatur

Seite 44
Handbuch SONO-MIX MINI Version 2_9

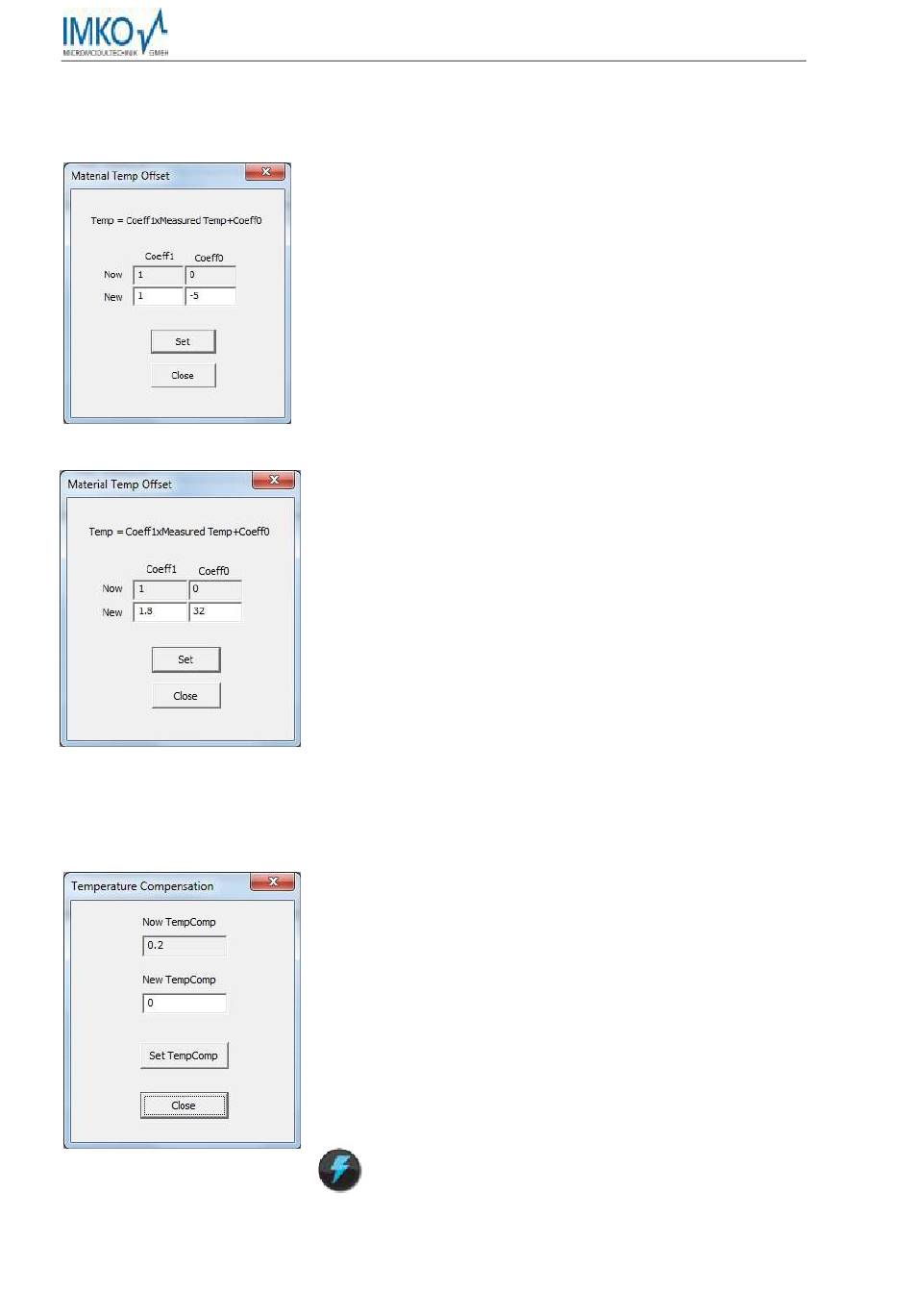

Im Menu „Calibration" kann im Untermenu „Material Temp Offset"
ein Nullpunkt-Abgleich für den Material-Temperaturfühler der in der
SONO-Sonde eingebaut ist, durchgeführt werden. In diesem Beispiel
soll eine Temperaturabweichung von +5°C durch Eigenerwärmung
des Sensors korrigiert werden, indem -5 im Coeff0 Feld eingetragen
wird.
Nachfolgendes Beispiel zeigt die Parameter für eine Anzeige der
Temperatur in ° Fahrenheit.
Bei dieser Temperaturkompensation kann ein möglicher
Temperaturgang der SONO-Elektronik kompensiert werden. Da die
SONO-Elektronik eine generell geringe Temperaturabhängigkeit
aufweist, wird hier für „normale" Umgebungstemperaturbereiche der
Standardparameter TempComp=0.2 in jeder SONO-Sonde
voreingestellt. Dieser Parameter TempComp kann für den Einsatz
bei hohen Temperaturen, je nach SONO-Sondentyp bis zu 80°C,
auf Werte bis zu TempComp=0.75 eingestellt werden. Nach einer
Veränderung des Parameters TempComp>0.2 empfiehlt es sich
allerdings, mit der SONO-Sonde eine Basiskalibrierung in Luft und
Wasser durchzuführen. Die Einstellung des Parameters
TempComp ist mit Hilfe des Softwaretools SONO-CONFIG, im
Punkt „Calibrations", im Menu „Electronic-Temperature-
Compensation" möglich.
Achtung: Bei Veränderung des Parameters TempComp
verändert sich die Basiskalibrierung der Sonde, weshalb
dann eine neue Basiskalibrierung der SONO-Sonde
erforderlich wäre!
