4. Einkalibrierung der SONO-MIX MINI zur Wassergehalts-
bestimmung in 3 einfachen Schritten
Die Mischersonde SONO-MIX wird mit einer Rohwert-Kalibrierung ausgeliefert die wesentlich höher
liegt als die Realwerte (Darrwerte) einer Sand/Kies-Mischung oder eines Frischbetons. Der Grund liegt
darin, dass SONO-MIX einen sehr leistungsfähigen modifizierten Kalman-Filter Algorithmus verwendet
der bei Feuchtewerten welche in Richtung 0% gehen würden aber nicht korrekt arbeitet (beim Teilen
durch Null erhält man Unendlich). Deshalb muss für die SONO-MIX (wie mit allen Mischer-Sonden)
eine Rezept-spezifische Kalibrierfunktion in der SPS hinterlegt werden um die Sonden-Rohwerte in
SPS-Sollwerte zu transferieren. Ein weiterer Grund für eine Einkalibrierung mit Hilfe der SPS liegt
daran, dass jeder Mischertyp sich etwas anders verhält betreffend der Rohdichte des gemischten
Materials.
In der Praxis wird deshalb jede Feuchtesonde in einem Mischer mit Hilfe der SPS mit zwei Punkten
einkalibriert. Der erste Punkt sollte relativ trocken bei z.B. 2% bis 3% Darrfeuchte, der zweite Punkt
3
sollte um 20-30 Liter/m
desto negativer wirkt sich der durch die Referenzmessung bedingte Fehler auf die Qualität der
Sondenmessung aus, besonders bei Feuchtewerten die weit außerhalb dieser beiden Punkte liegen!

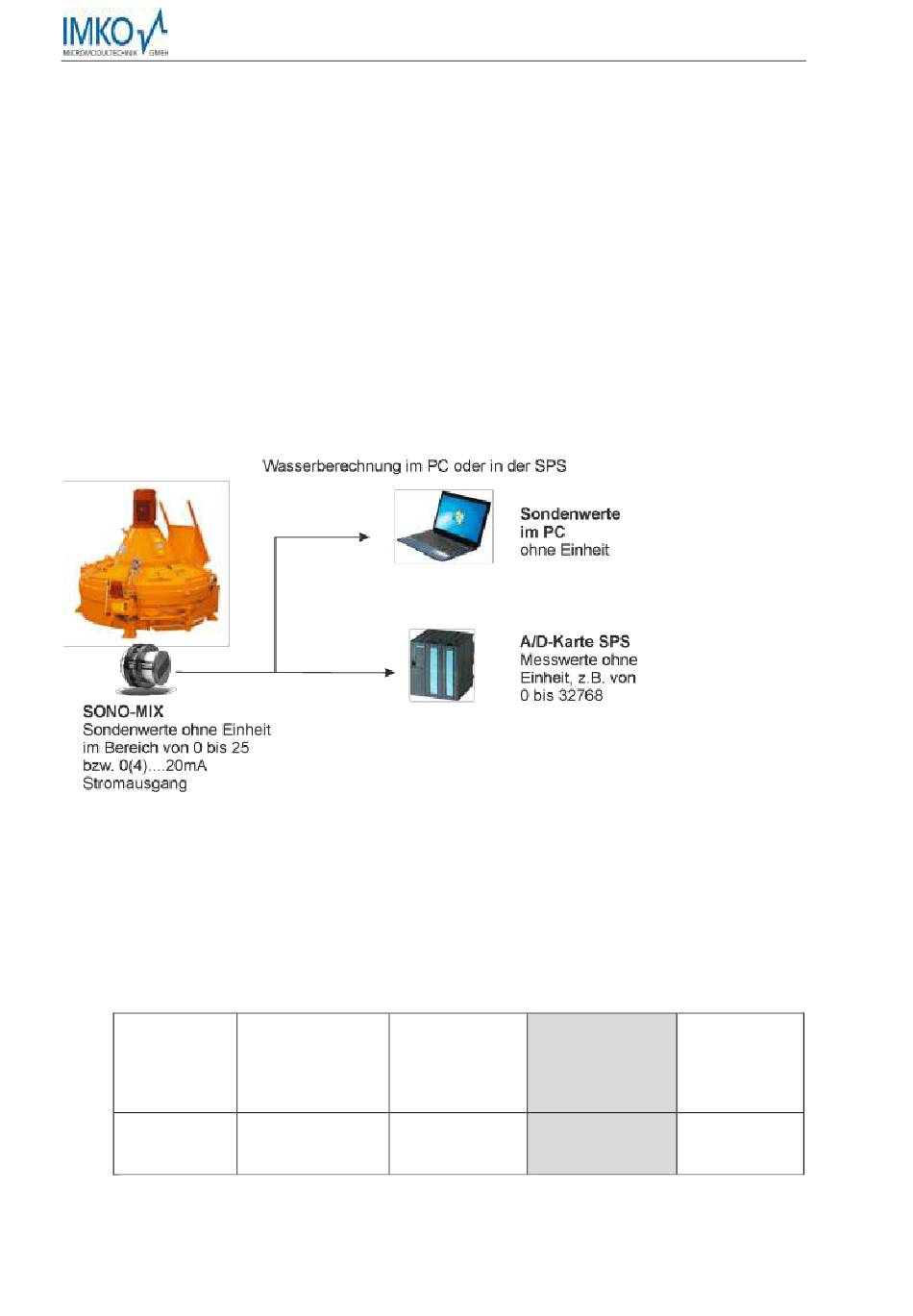

Die Bestimmung der Wassermenge kann mit einem PC oder einer SPS erfolgen. Nachfolgend werden
deshalb beide Möglichkeiten skizziert, jedoch werden in diesem Beispiel die Messwerte und Parameter
nur für die SPS-Steuerung berechnet (A/D-Karte SPS).
1. Mit der SONO-MIX werden mit z.B. einer Trockenmischung von exakt einem Kubikmeter, d.h.
die Mischung ist nur gering feucht, einzelne Messwerte mit der SPS aufgenommen. Es
empfiehlt sich, die Messwerte der SPS über die letzten 5 Sekunden der Trockenmischzeit zu
mitteln. Im nachfolgenden Beispiel wurde nach der Trockenmischzeit ein Messwert von 8126
mit der SPS aufgenommen:
Werte für
Trocken-
mischung
Seite 22
Handbuch SONO-MIX MINI Version 2_9
feuchter sein. Je enger beieinander die beiden Feuchtewerte 1 und 2 liegen,
SONO-MIX Sondenwerte im
Sondenwerte PC
(Stromsignal (Feuchte in %)
von 4...20mA)
5.968 mA 3.2
A/D-Karte SPS Wassermenge
ohne Einheit von
0 bis max. 32768
Digits
8126 Digit ?
Dies ist der (nicht bekannt)
Trockenwert-A/D
