6.3. Einbau der SONO-MIX MINI in einen Schneckenförderer
Der Einbau der SONO-MIX MINI in einer Förderschnecke sorgt für optimale Verhältnisse betreffend
Materialfluss und Materialdichte, da das zu vermessende Material nicht lose vermessen wird, sondern
mit der Schnecke verdichtet wird.

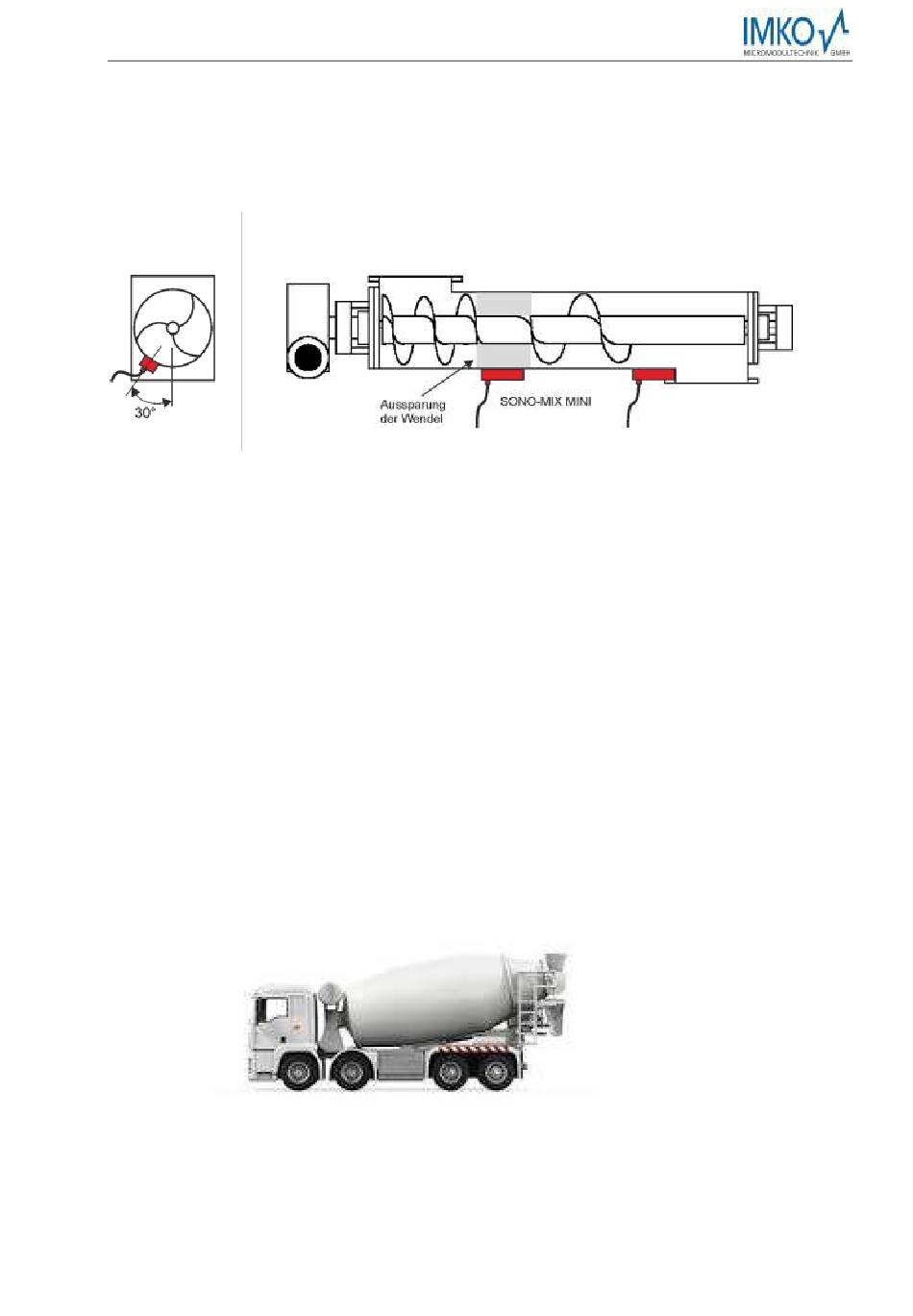

Die Sonde SONO-MIX MINI kann entlang der Förderschnecke eingebaut werden. Es empfiehlt sich
einen Einbauwinkel von 30° einzuhalten, wie in der Skizze dargestellt. Die Sonde sollte auf der Seite
eingebaut werden, an der sich das Material staut um sicherzustellen, dass genügend Material an der
Sonde liegt.
Optional kann die Wendel ausgespart werden, damit ein Pfropfen gebildet wird um das Material noch
etwas zu verdichten. Die SONO-MIX MINI kann aber auch am Ende der Schnecke eingebaut werden,
wo sich ein Rückstau bildet, in einem Bereich mit ausgesparter Schneckenwendel. Wird die SONO-
MIX MINI ohne Wendelaussparung eingebaut, dann muss die Sonde mit entsprechenden
Filteralgorithmen eingestellt werden, da das Metall der Wendel den Messwert verfälscht. Die
Parameter der Betriebsart C müssen von Fall zu Fall, abhängig von der Schneckengeschwindigkeit
mit einer entsprechenden Betriebsart mit Filterung gefunden werden.
Zu empfehlen sind die zwei unterschiedliche Betriebsarten CK für den Einbau mit Störung
durch die Wendel, oder Betriebsart CF für den Einbau mit ausgesparter Wendel, siehe Kapitel:
„Überblick der einzelnen Betriebsarten in unterschiedlichen Anwendungen".
6.3.1. Einbau der SONO-MIX MINI in einer mobilen Mischanlage für Beton und Estrich
Bei einem Einbau der SONO-MIX MINI in einer Förderschnecke einer mobilen Mischanlage für Estrich
und Beton, kann die Sonde zur Messung der Sandfeuchte, direkt vor der Zugabe des Mischwassers
eingesetzt werden. Somit ist eine präzise Einhaltung der Mischrezepturen garantiert.
Seite 33
