Handbuch SONO-MIX MINI Version 2_9 2017-05-10

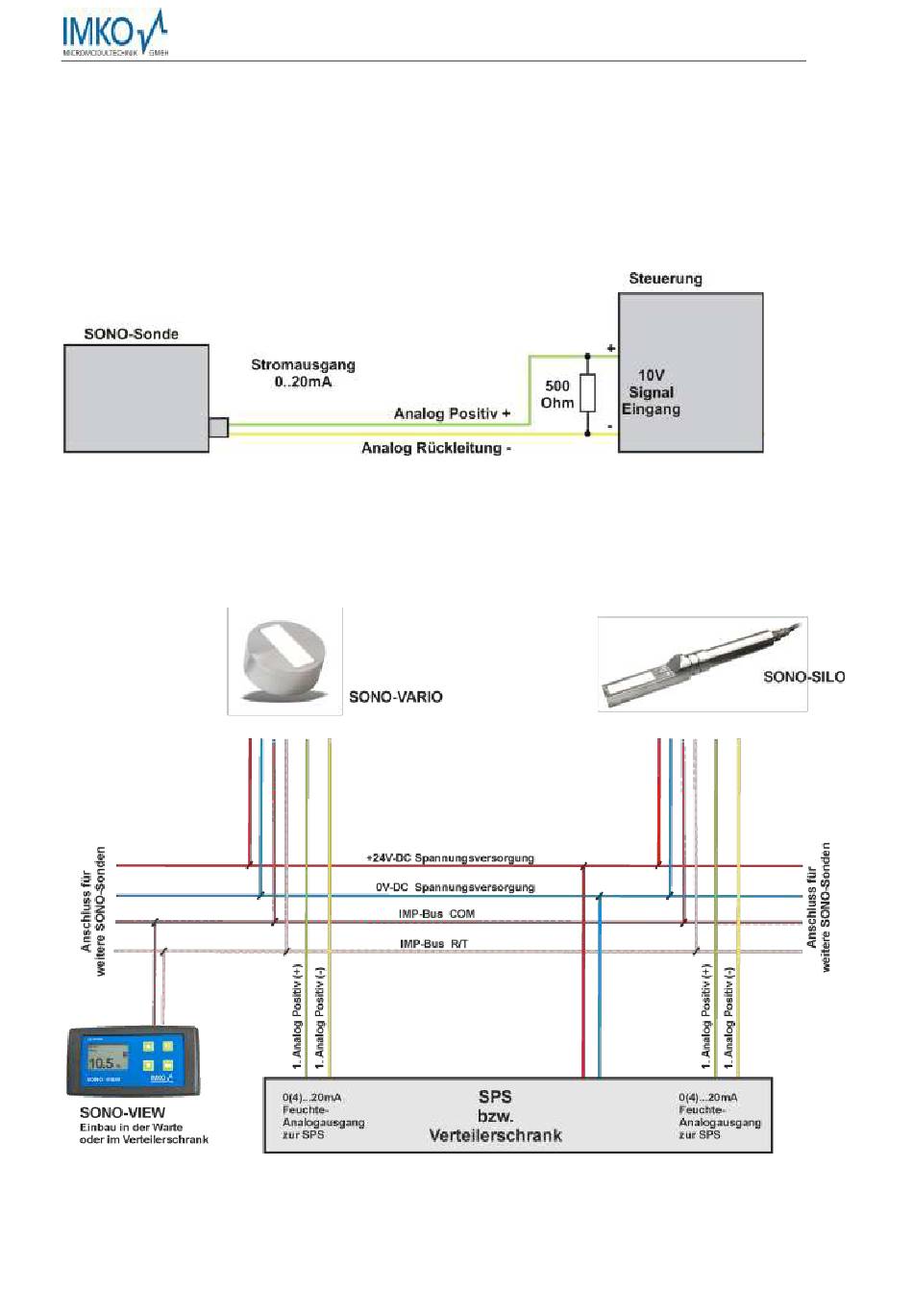

5.2. Analogausgang 0..10V mit Shunt-Widerstand

Es gibt Steuerungen welche keinen Stromeingang 0..20mA sondern einen Spannungseingang 0..10V
haben. Mit Einsatz eines 500 Ohm Shunt-Widerstandes (im Lieferumfang enthalten) kann aus einem
0..20mA Stromsignal ein Spannungssignal 0..10V erzeugt werden. Der 500 Ohm Shunt-Widerstand
sollte am Leitungsende bzw. am Steuerungseingang angebracht werden. Nachfolgende Skizze zeigt
das Schaltungsprinzip.

5.3. Anschlussplan SONO-Sonden an SONO-VIEW und SPS

Seite 30
