Entfernen und Einbauen von Komponenten
ANMERKUNG:
Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen
bestellten Konfiguration.
Empfohlene Werkzeuge
Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Nr.1/2
● Tool zum Öffnen des optischen Laufwerks
● Kunststoffstift
Schraubenliste
ANMERKUNG:
Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die
Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt,
dass die richtige Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente
ausgetauscht wird.
ANMERKUNG:
Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG:
Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

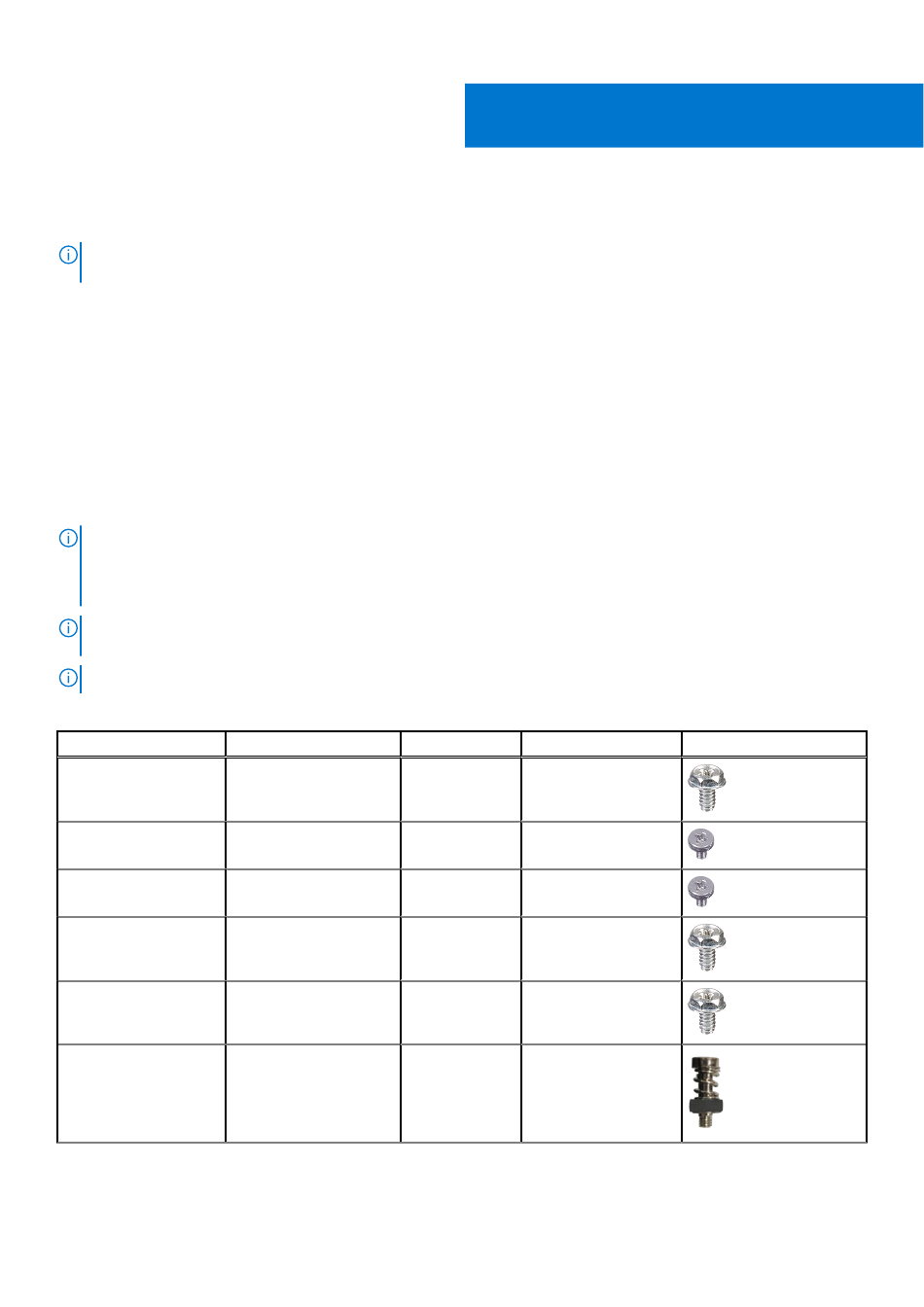

Tabelle 1. Schraubenliste
Komponente
Zur Befestigung von
Halterung des
Gehäuse
Netzschalters
SSD-Laufwerk
Systemplatine
Wireless-
Systemplatine
Kartenhalterung
Stromversorgungsgehäu
Gehäuse
se
Netzteil
Gehäuse
Kühlkörper des
Gehäuse
Spannungsreglers
10
Entfernen und Einbauen von Komponenten
Schraubentyp
Menge
#6-32
1
M2x3
1 pro installiertem SSD-
Laufwerk
M2x3
1
#6-32
2
#6-32
4
Unverlierbare
2 pro Kühlkörper des
Schraube M2.5
Spannungsreglers
2
Abbildung Schraube
