3. SCHALTKASTEN

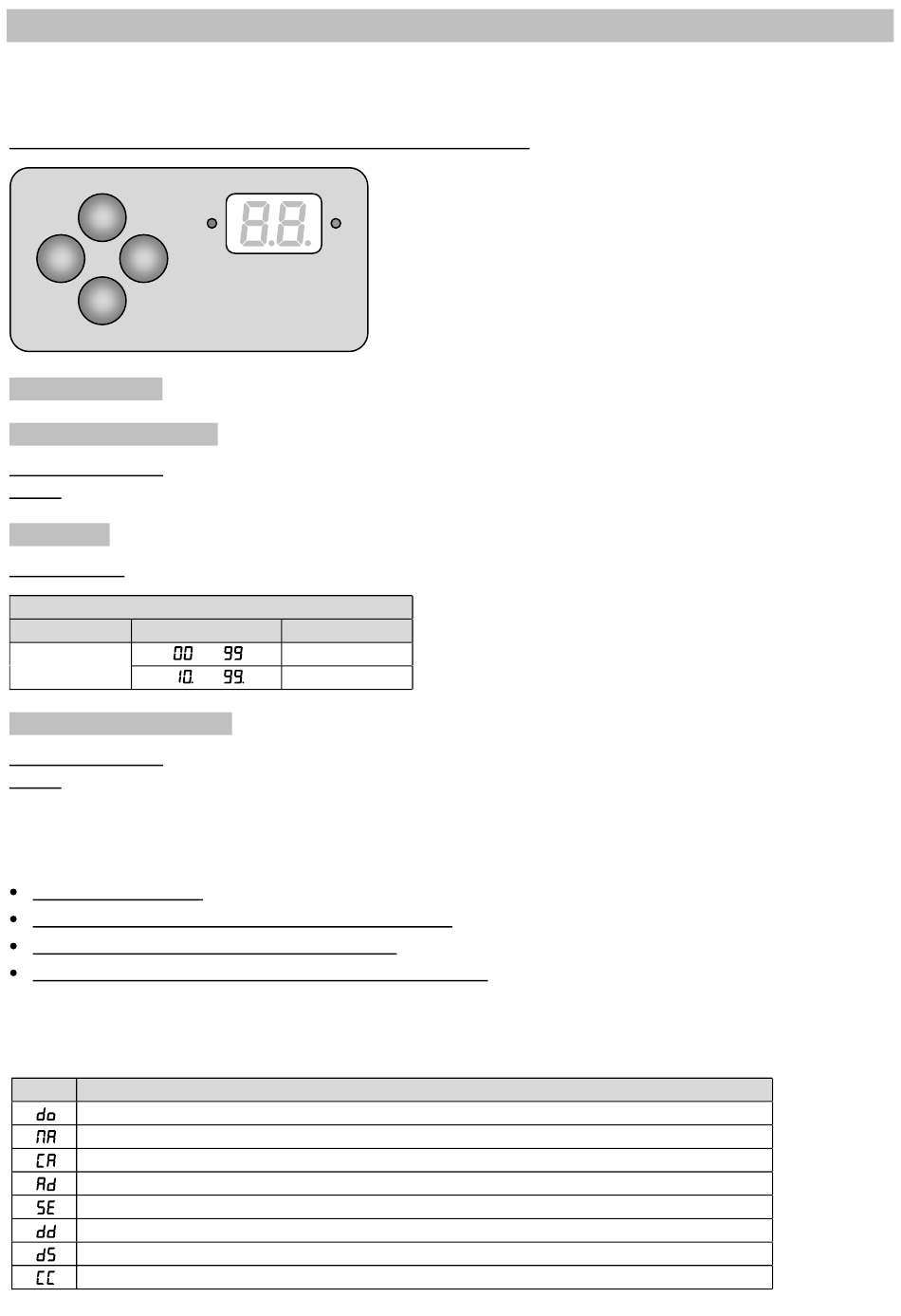

3.1. Benutzeroberfläche und Anzeigen
Die Abbildung der Benutzeroberfläche ist nicht vertraglich bindend :
1
.1 :
BEDIENTASTEN.
.2 : ROTE
LEUCHTANZEIGE.
Leuchtet dauerhaft : Schaltkasten ist ausgeschaltet.
Blinkt : Alarm ist ausgelöst.
.3 :
DISPLAY.
Anzeige blinkt : Eingaben warten auf Bestätigung oder Alarm.
BESCHREIBUNG DER STANDARDANZEIGE
Parameter
Angezeigter Wert
ORP-Messung
.4 : GRÜNE
LEUCHTANZEIGE.
Leuchtet dauerhaft : Schaltkasten ist eingeschaltet.
Blinkt : Peristaltikpumpe ist eingeschaltet.
3.2. Grundlegende Bedienfunktionen
Ein- und Ausschalten : Langer Druck auf die linke Taste.
Auswahl eines Wertes oder von eines Datenelements : Aufwärts- und Abwärts-Tasten.
Eine Eingabe bestätigen / Öffnen eines Menüs : rechte Taste.
Eine Eingabe abbrechen / Rückkehr zum vorherigen Menü : linke Taste.
3.3. Bedeutung der Menüs
MENÜ
Einstellung der Chlordosierung
Manuelle Chloreinspritzung
Kalibrierung der ORP-Sonde
Anpassung der ORP-Messung
Einstellung des ORP-Sollwerts
Einstellung der Zeitspanne zwischen den einzelnen Chloreinspritzungen (Verdünnungszeit)
Einstellung der Startvorlaufzeit der Chlordosierung
Angabe des Konzentrationswert des verwendeten Chlors
2
4
3
Bedeutung
bis
0 bis 99 mV
bis
100 bis 990 mV
FUNKTION
5
