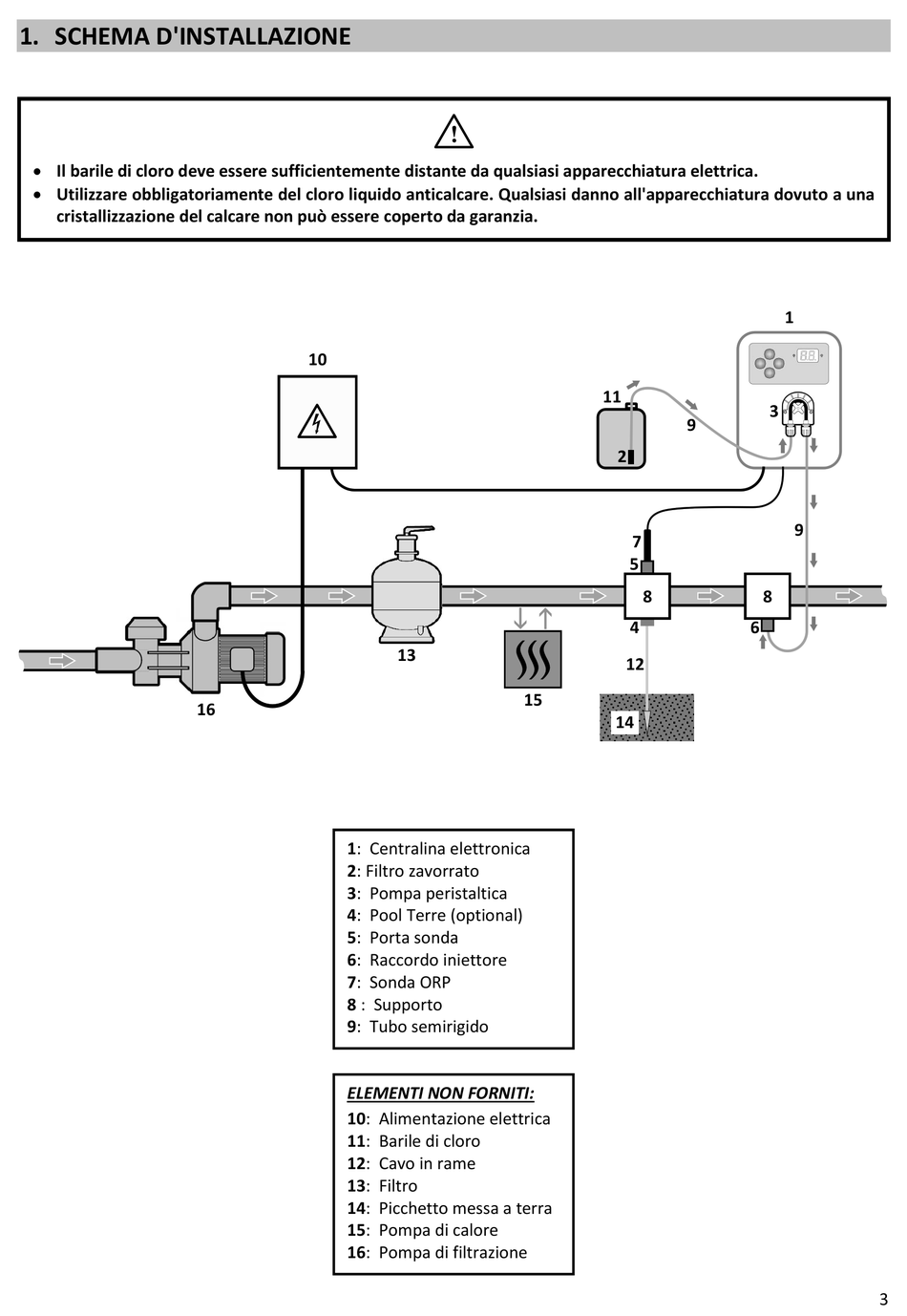

1. SCHEMA D'INSTALLAZIONE

Il barile di cloro deve essere sufficientemente distante da qualsiasi apparecchiatura elettrica.
Utilizzare obbligatoriamente del cloro liquido anticalcare. Qualsiasi danno all'apparecchiatura dovuto a una
cristallizzazione del calcare non può essere coperto da garanzia.
10
H
16
1: Centralina elettronica
2: Filtro zavorrato
3: Pompa peristaltica
4: Pool Terre (optional)
5: Porta sonda
6: Raccordo iniettore
7: Sonda ORP
8 : Supporto
9: Tubo semirigido
ELEMENTI NON FORNITI:
10: Alimentazione elettrica
11: Barile di cloro
12: Cavo in rame
13: Filtro
14: Picchetto messa a terra
15: Pompa di calore
16: Pompa di filtrazione
I
13
15
11
3
9
2
7
5
8 4 8 4
4 6
12
14
1
9
3
