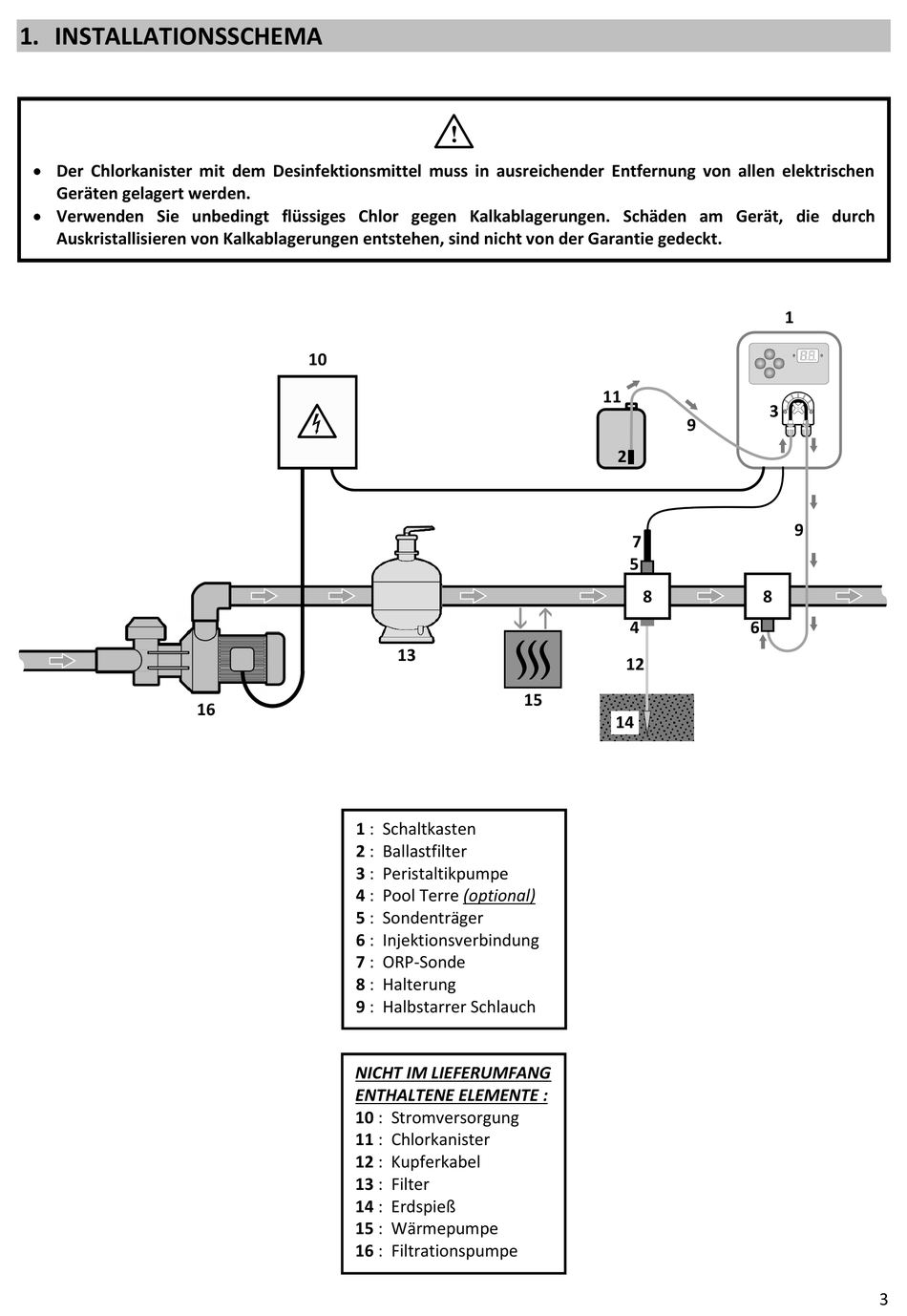

1. INSTALLATIONSSCHEMA

Der Chlorkanister mit dem Desinfektionsmittel muss in ausreichender Entfernung von allen elektrischen
Geräten gelagert werden.
Verwenden Sie unbedingt flüssiges Chlor gegen Kalkablagerungen. Schäden am Gerät, die durch
Auskristallisieren von Kalkablagerungen entstehen, sind nicht von der Garantie gedeckt.
10
H
16
1 : Schaltkasten
2 : Ballastfilter
3 : Peristaltikpumpe
4 : Pool Terre (optional)
5 : Sondenträger
6 : Injektionsverbindung
7 : ORP-Sonde
8 : Halterung
9 : Halbstarrer Schlauch
NICHT IM LIEFERUMFANG
ENTHALTENE ELEMENTE :
10 : Stromversorgung
11 : Chlorkanister
12 : Kupferkabel
13 : Filter
14 : Erdspieß
15 : Wärmepumpe
16 : Filtrationspumpe
I
13
15
11
3
9
2
7
5
8 4 8 4
4 6
12
14
1
9
3
