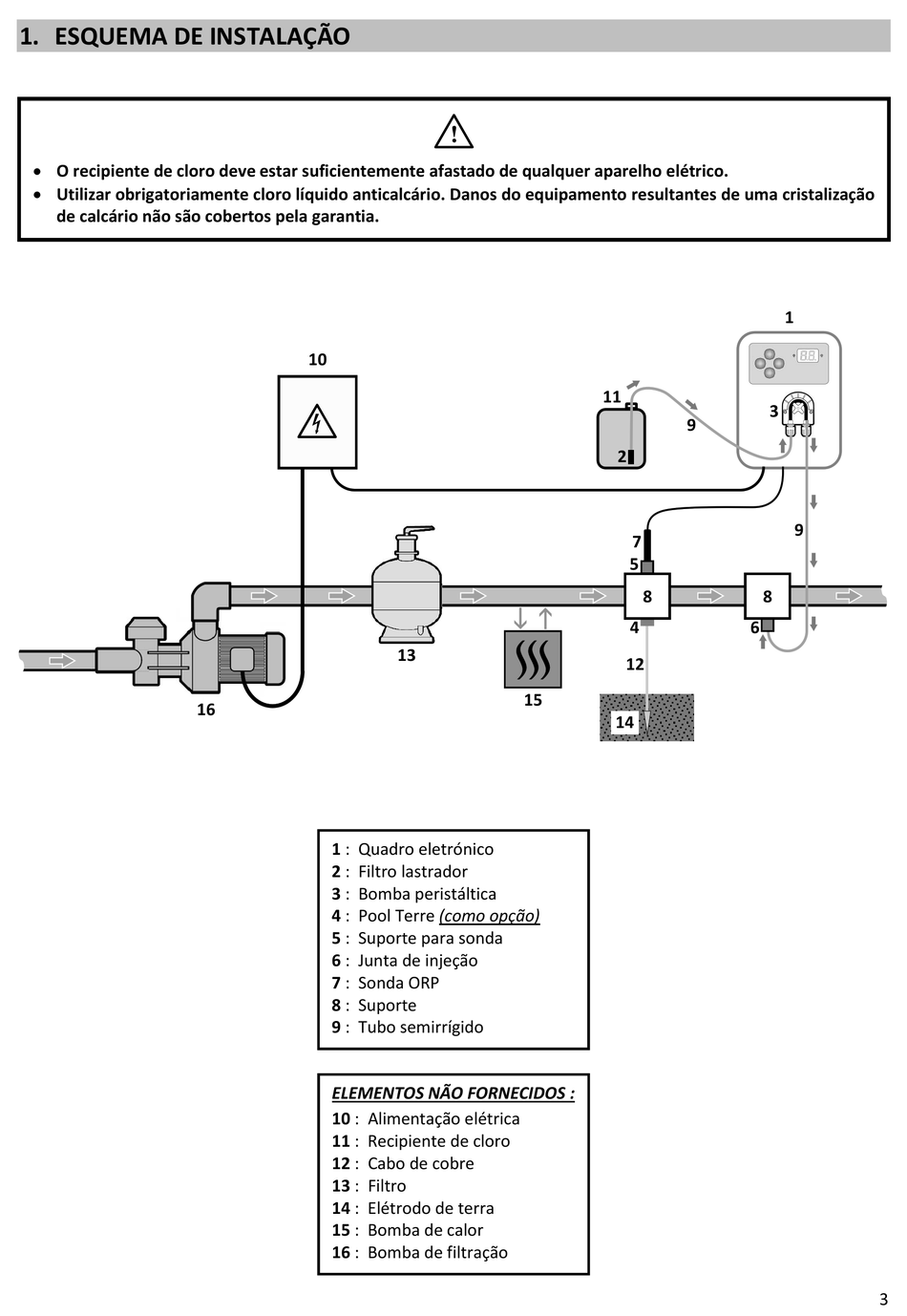

1. ESQUEMA DE INSTALAÇÃO
O recipiente de cloro deve estar suficientemente afastado de qualquer aparelho elétrico.
Utilizar obrigatoriamente cloro líquido anticalcário. Danos do equipamento resultantes de uma cristalização
de calcário não são cobertos pela garantia.
10
H
16
1 : Quadro eletrónico
2 : Filtro lastrador
3 : Bomba peristáltica
4 : Pool Terre (como opção)
5 : Suporte para sonda
6 : Junta de injeção
7 : Sonda ORP
8 : Suporte
9 : Tubo semirrígido
ELEMENTOS NÃO FORNECIDOS :
10 : Alimentação elétrica
11 : Recipiente de cloro
12 : Cabo de cobre
13 : Filtro
14 : Elétrodo de terra
15 : Bomba de calor
16 : Bomba de filtração
I
13
15
11
3
9
2
7
5
8 4 8 4
4 6
12
14
1
9
3
