3. QUADRO ELETRÓNICO

3.1. Interface e indicadores

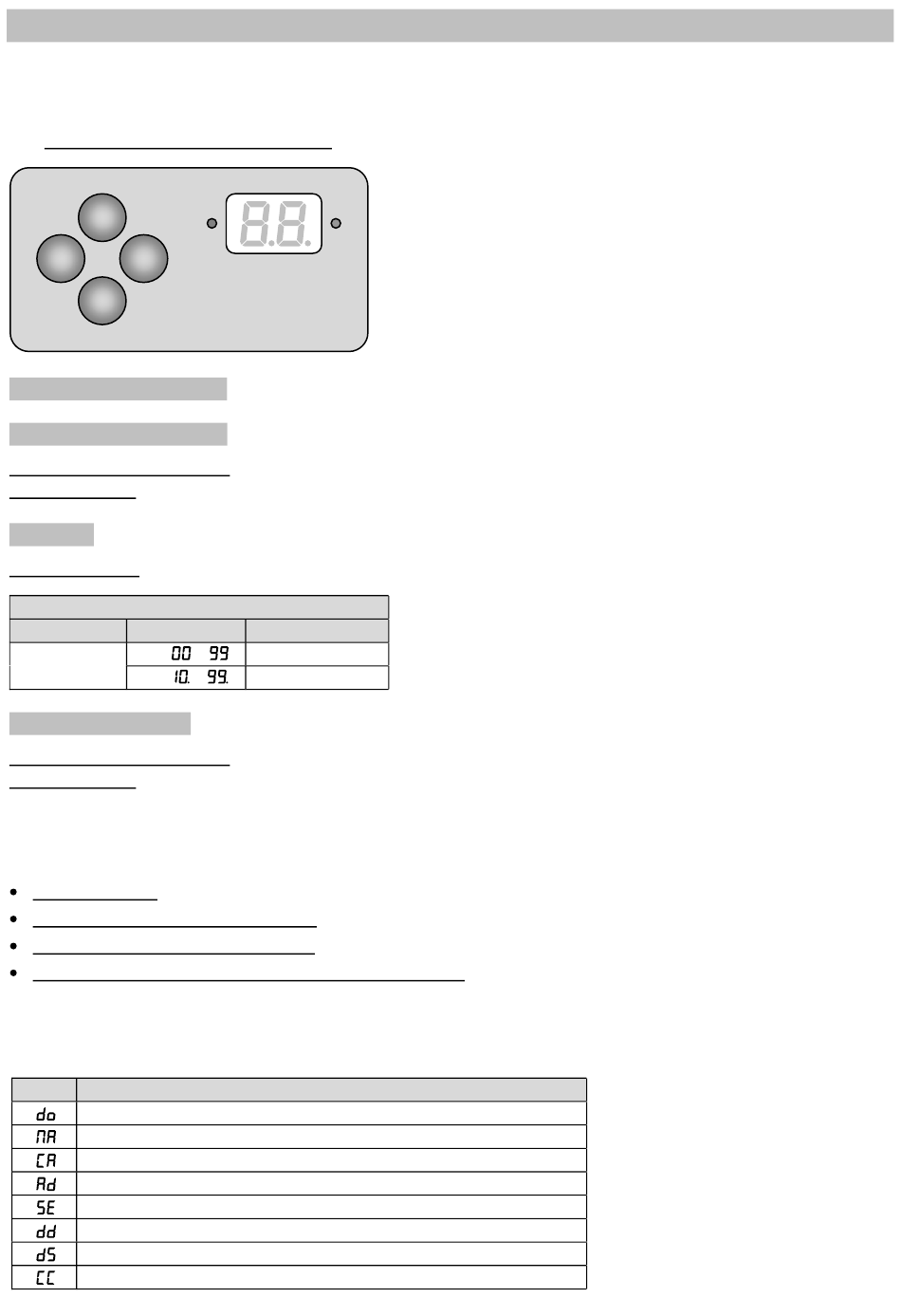

Imagem da interface não contratual :
1
.1 : BOTÕES DO COMANDO.
.2 : INDICADOR VERMELHO.
Se permanentemente aceso : quadro eletrónico desligado.
Se intermitente : alarme acionado.
.3 : VISOR.
Se o visor piscar : informação a aguardar validação, ou alarme.
DESCRIÇÃO DO VISOR PREDEFINIDO
Configuração Valor exibido
De
Medição ORP
De
.4 : INDICADOR VERDE.
Se permanentemente aceso : quadro eletrónico ligado.
Se intermitente : bomba peristáltica ligada.
3.2. Operações primárias
Ligar e desligar : carregar durante alguns segundos no botão esquerdo.
Seleção de um valor ou de um dado : botões superior e inferior.
Validação de um registo num menu : botão direito.
Cancelamento de um registo / Voltar ao menu anterior : botão esquerdo.

3.3. Significado dos menus

MENU
Ajuste da dosagem de cloro
Injeção manual de cloro
Calibração da sonda ORP
Ajuste da medição ORP
Ajuste do valor ORP
Ajuste do período entre cada injeção de cloro (tempo de diluição)
Ajuste do período de início de dosagem de cloro
Especificação da taxa de concentração de cloro utilizada
2 4
3
Significado
a De 0 a 99 mV
a De 100 a 990 mV
FUNCIONALIDADE
