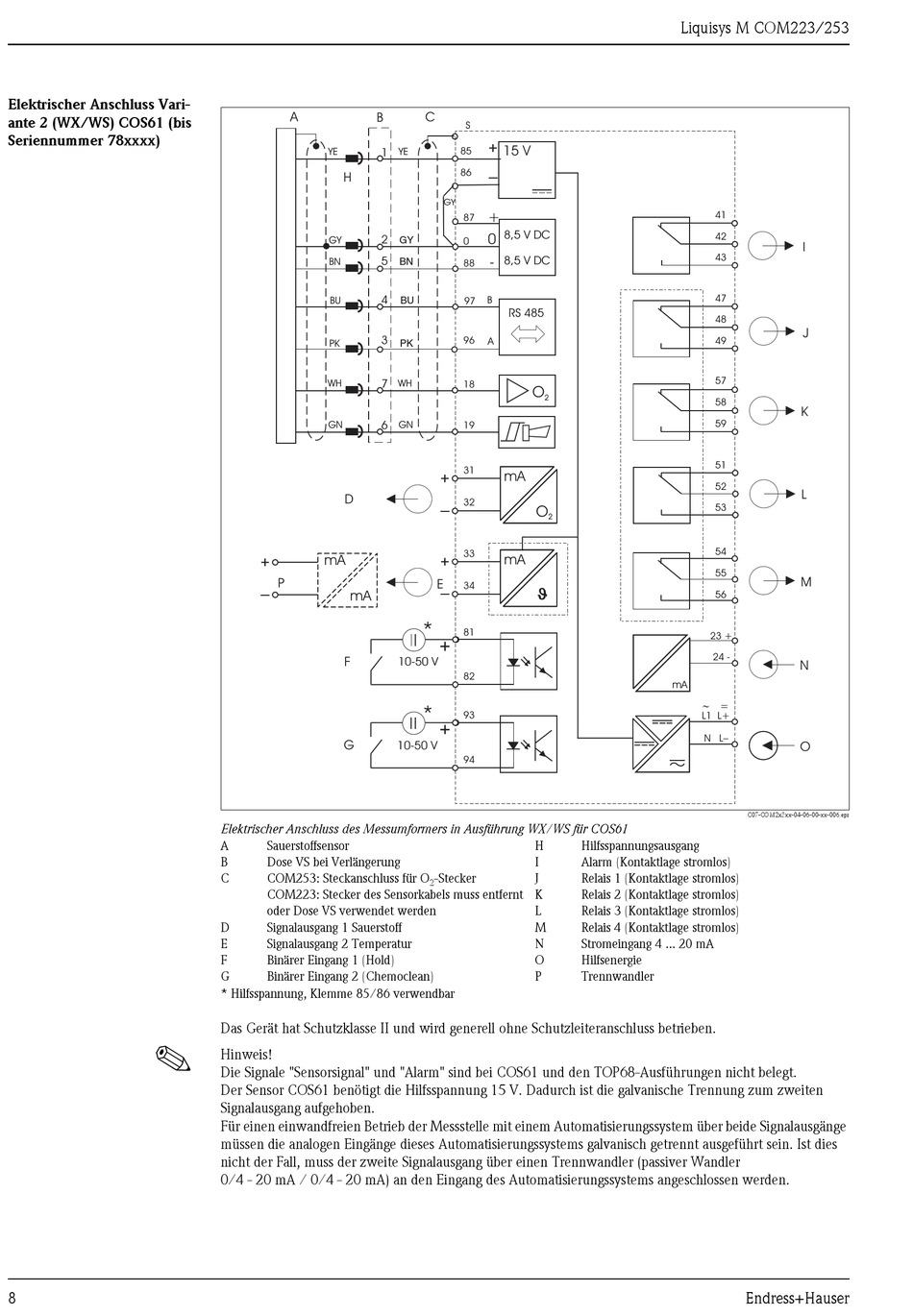

Endress+Hauser Liquisys M COM223 Technische Information Seite 8

Elektrischer Anschluss Vari-
ante 2 (WX/WS) COS61 (bis
Seriennummer 78xxxx)
!
8
A
B
YE 1
H
2
GY
5
BN
4
BU
3
PK
7
WH
6
GN
D
mA
P
mA
F
G
Elektrischer Anschluss des Messumformers in Ausführung WX/WS für COS61
A Sauerstoffsensor
B Dose VS bei Verlängerung
C COM253: Steckanschluss für O
COM223: Stecker des Sensorkabels muss entfernt
oder Dose VS verwendet werden
D Signalausgang 1 Sauerstoff
E Signalausgang 2 Temperatur
F Binärer Eingang 1 (Hold)
G Binärer Eingang 2 (Chemoclean)
* Hilfsspannung, Klemme 85/86 verwendbar
Das Gerät hat Schutzklasse II und wird generell ohne Schutzleiteranschluss betrieben.
Hinweis!
Die Signale "Sensorsignal" und "Alarm" sind bei COS61 und den TOP68-Ausführungen nicht belegt.
Der Sensor COS61 benötigt die Hilfsspannung 15 V. Dadurch ist die galvanische Trennung zum zweiten
Signalausgang aufgehoben.
Für einen einwandfreien Betrieb der Messstelle mit einem Automatisierungssystem über beide Signalausgänge
müssen die analogen Eingänge dieses Automatisierungssystems galvanisch getrennt ausgeführt sein. Ist dies
nicht der Fall, muss der zweite Signalausgang über einen Trennwandler (passiver Wandler
0/4 - 20 mA / 0/4 - 20 mA) an den Eingang des Automatisierungssystems angeschlossen werden.
C
S
15 V
85
YE
86
GY
+
87
8,5 V DC
0
0
GY
- 8,5 V DC
88
BN
B
97
BU
RS 485
96
A
PK
WH
18
O
2
GN 19
31
mA
32
O
2
33
mA
E
34
*
81
10-50 V
82
*
93
10-50 V
94
H
I
-Stecker J
2
K
L
M
N
O
P
Liquisys M COM223/253
41
42
43
47
48
49
57
58
59
51
52
53
54
55
56
23 +
24 -
mA
~ =
L1 L+
N L–
C07-COM2x3xx-04-06-00-xx-006.eps
Hilfsspannungsausgang
Alarm (Kontaktlage stromlos)
Relais 1 (Kontaktlage stromlos)
Relais 2 (Kontaktlage stromlos)
Relais 3 (Kontaktlage stromlos)
Relais 4 (Kontaktlage stromlos)
Stromeingang 4 ... 20 mA
Hilfsenergie
Trennwandler
Endress+Hauser
I
J
K
L
M
N
O
