Liquisys M COM223/253
Explosionsgeschützte
Ausführung für Zone 2
Messeinrichtung
Endress+Hauser
Feldgehäuse COM253 mit Hilfsenergie 24 V
Feldgehäuse COM253 mit Hilfsenergie 230 V Einsatz des Messumformers als zugehöriges elektrisches
Schalttafelgehäuse COM223 mit
Hilfsenergie 230 V oder 24 V
Die komplette Messeinrichtung besteht aus:
Variante 1 (DX/DS mit COS41)
• dem Messumformer Liquisys M COM223 oder COM253 in Ausführung DX oder DS
• einem Sauerstoffsensor COS41
• einer Eintauch-, Durchfluss- oder Wechselarmatur
Optional: Verlängerungskabel CMK, Verbindungsdose VBM
Variante 2 (WX/WS mit COS31, COS61 oder COS71)
• dem Messumformer Liquisys M COM223 oder COM253 in Ausführung WX oder WS
• einem Sauerstoffsensor COS31, COS61 oder COS71
• einer Eintauch-, Durchfluss- oder Wechselarmatur
Optional: Verlängerungskabel OMK, Verbindungsdose VS
2
1

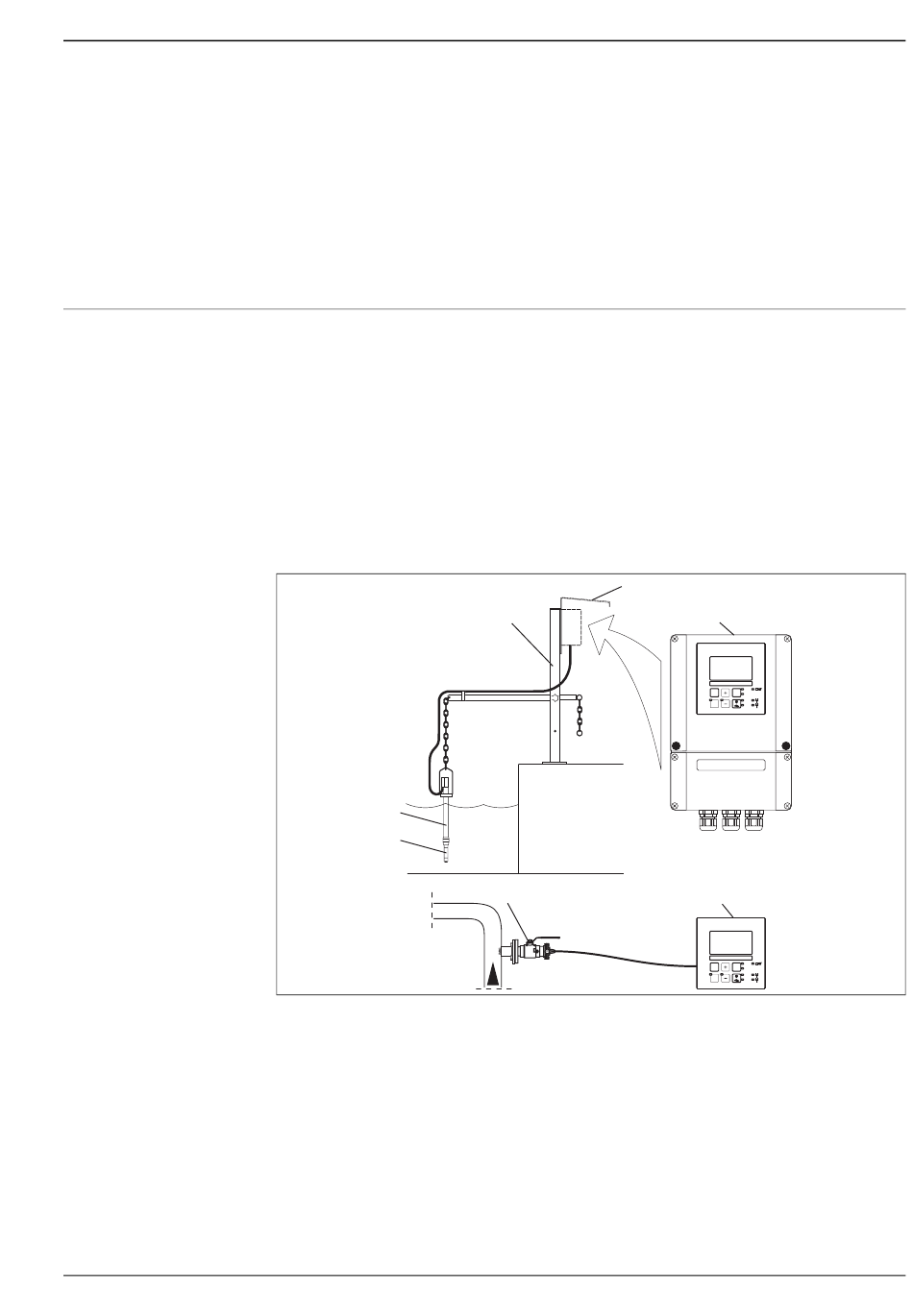

Komplette Messeinrichtungen Liquisys M COM223/253
1 Sauerstoffsensor
2 Eintaucharmatur CYA611
3 Universal-Hängearmaturenhalterung CYH101
4 Wetterschutzdach CYY101
Einsatz des Messumformers und der Elektrode in Ex-Zone 2
Betriebsmittel im Ex-freien Bereich oder in vereinfacht über-
druckgekapseltem Gehäuse; Einsatz der Elektrode in
Ex-Zone 2
Einsatz des Messumformers als zugehöriges elektrisches
Betriebsmittel im Ex-freien Bereich oder in vereinfacht über-
druckgekapseltem Gehäuse; Einsatz der Elektrode in
Ex-Zone 2
4
3
7
5 Liquisys M COM253
6 Liquisys M COM223
7 Wechselarmatur COA451
5
REL 1
ALARM
REL 2
CAL REL
REL 1
E
REL 2
6
REL 1
ALARM
REL 2
CAL REL
REL 1
E
REL 2
C07-COM2x3xx-14-06-00-xx-002.eps
