2. Beim Zuschalten der Spannung quittiert das Gerät durch kurzes Schalten in
AUF-Richtung.
3. Betriebsmodus einstellen gemäß Kapitel Betriebsmodusumschaltung
[} 13]
4. Lernen Sie einen Sender in den Empfänger ein.

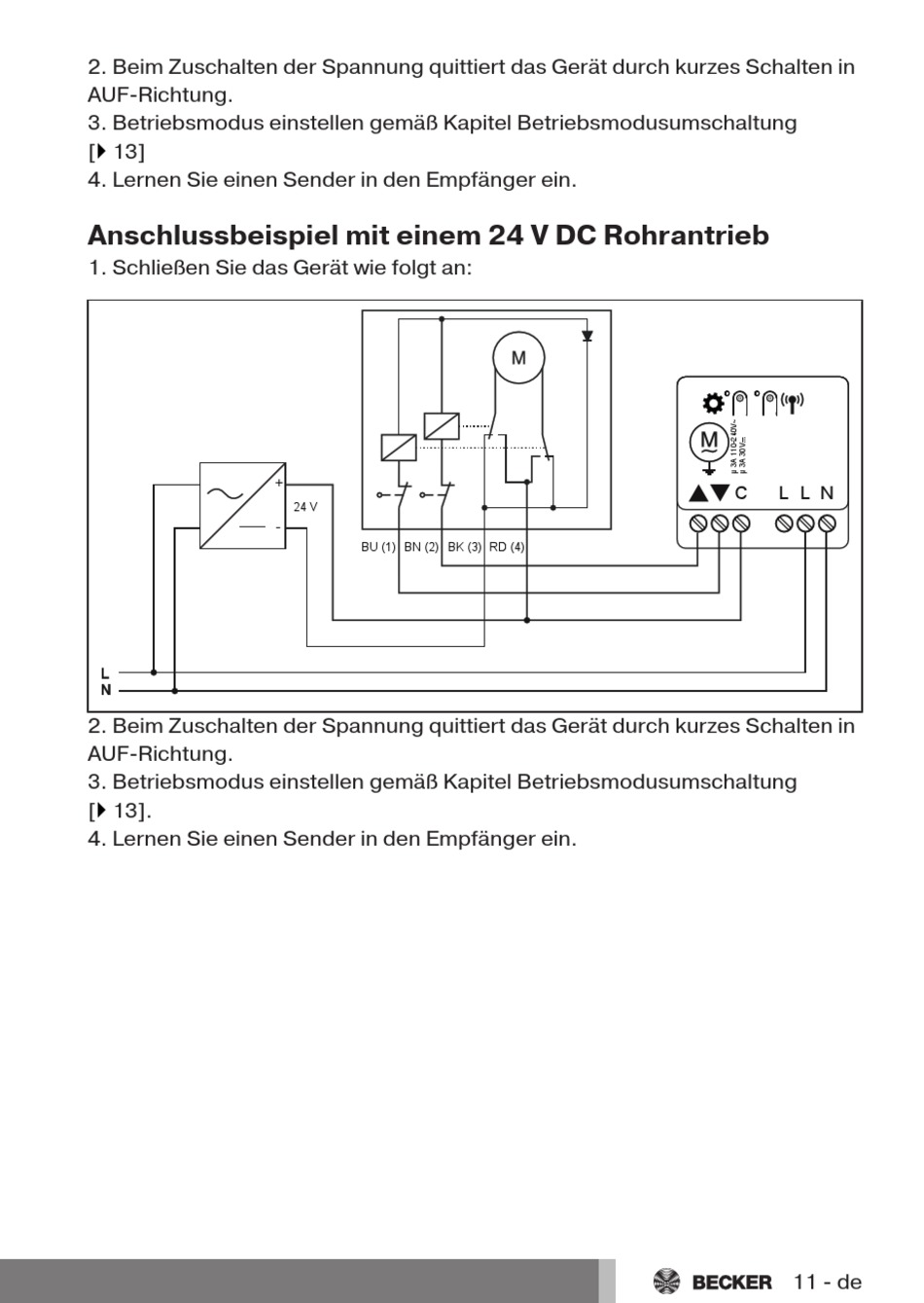

Anschlussbeispiel mit einem 24 V DC Rohrantrieb

1. Schließen Sie das Gerät wie folgt an:
+
C L L N
24 V
-
BU (1) BN (2) BK (3) RD (4)
2. Beim Zuschalten der Spannung quittiert das Gerät durch kurzes Schalten in
AUF-Richtung.
3. Betriebsmodus einstellen gemäß Kapitel Betriebsmodusumschaltung
[} 13].
4. Lernen Sie einen Sender in den Empfänger ein.
