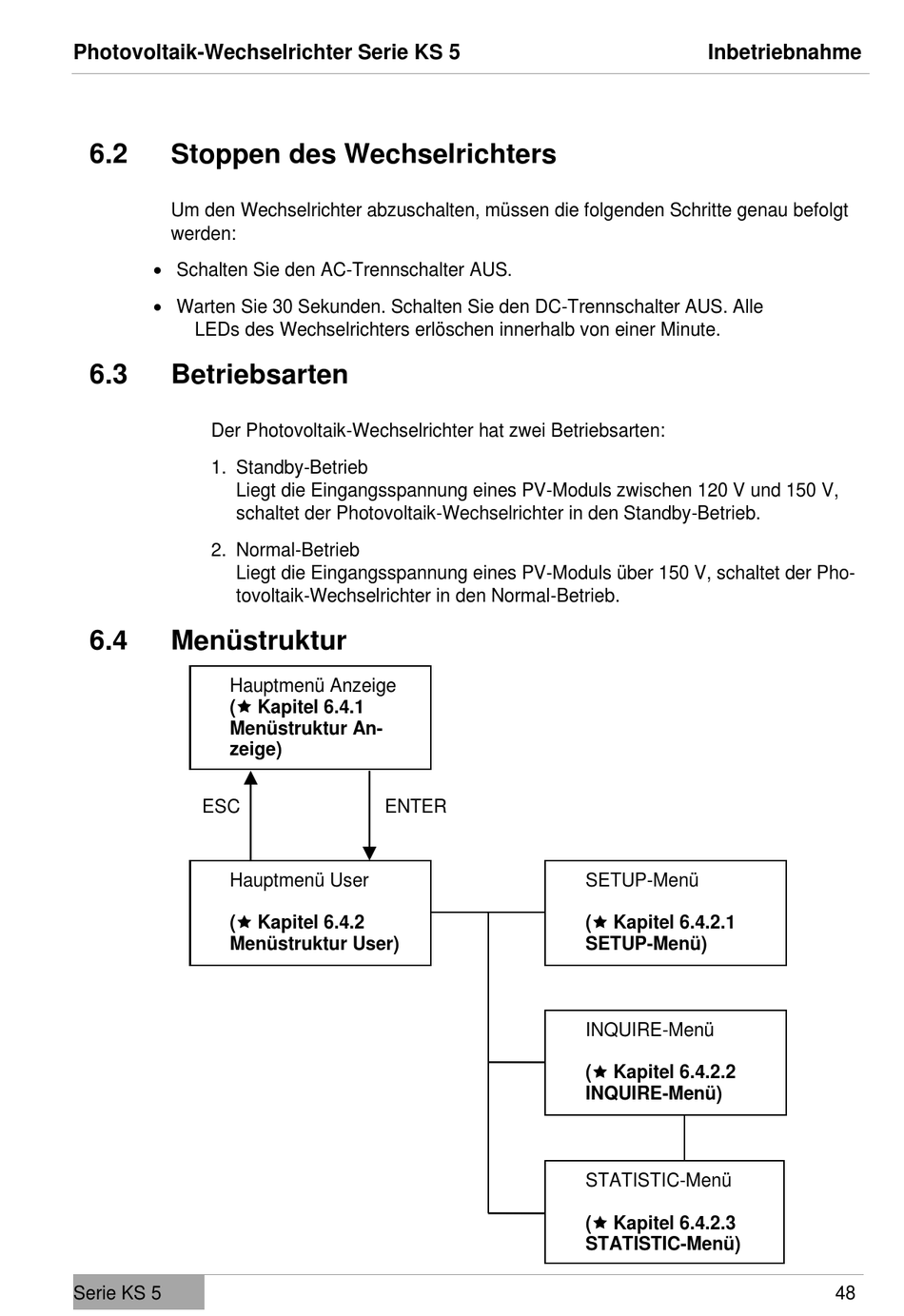

Photovoltaik-Wechselrichter Serie KS 5
6.2

Stoppen des Wechselrichters

Um den Wechselrichter abzuschalten, müssen die folgenden Schritte genau befolgt
werden:
• Schalten Sie den AC-Trennschalter AUS.
• Warten Sie 30 Sekunden. Schalten Sie den DC-Trennschalter AUS. Alle
LEDs des Wechselrichters erlöschen innerhalb von einer Minute.
6.3

Betriebsarten

Der Photovoltaik-Wechselrichter hat zwei Betriebsarten:
1. Standby-Betrieb
Liegt die Eingangsspannung eines PV-Moduls zwischen 120 V und 150 V,
schaltet der Photovoltaik-Wechselrichter in den Standby-Betrieb.
2. Normal-Betrieb
Liegt die Eingangsspannung eines PV-Moduls über 150 V, schaltet der Pho-
tovoltaik-Wechselrichter in den Normal-Betrieb.
6.4 Menüstruktur
Hauptmenü Anzeige
( Kapitel 6.4.1
Menüstruktur An-
zeige)
ESC
Hauptmenü User
( Kapitel 6.4.2
Menüstruktur User)
Serie KS 5
ENTER
Inbetriebnahme
SETUP-Menü
( Kapitel 6.4.2.1
SETUP-Menü)
INQUIRE-Menü
( Kapitel 6.4.2.2
INQUIRE-Menü)
STATISTIC-Menü
( Kapitel 6.4.2.3
STATISTIC-Menü)
48
