Inbetriebnahme
5.1.2 Computer und Messgerät verbinden
HINWEIS
Falsches Adapterkabel
Kann zum Verlust der zugesagten Explosionsschutzeigenschaften führen
‣
Verwenden Sie nur den als Zubehör erhältlichen TOF-Adapter FXA291 für den Verbindung
der Commubox mit der CDI-Schnittstelle folgender Geräte: FMR2xx, FMR53x, FMR540,
FMP4x, FMU4x, PMC71, PMP7x, PMD7x, FMD7x, FMB70, FMG60.
1. Schließen Sie den CDI-Stecker des Adapterkabels an die CDI-Schnittstelle Ihres
Messgeräts an.
2. Schalten Sie den Computer ein.
 Warten Sie bis Ihr Betriebssystem vollständig bereit ist.
3. Verbinden Sie das USB-Kabel der Commubox mit einer USB-Schnittstelle Ihres
Computers.
 Warten Sie bis die Verbindung automatisch erkannt wird. Bestätigen Sie ggf. die
Installation erforderlicher, automatisch erkannter Treiber.
4. Starten Sie die Kommunikation mit dem Messgerät, z.B. über FieldCare.
5.2

Angezeigte Signale

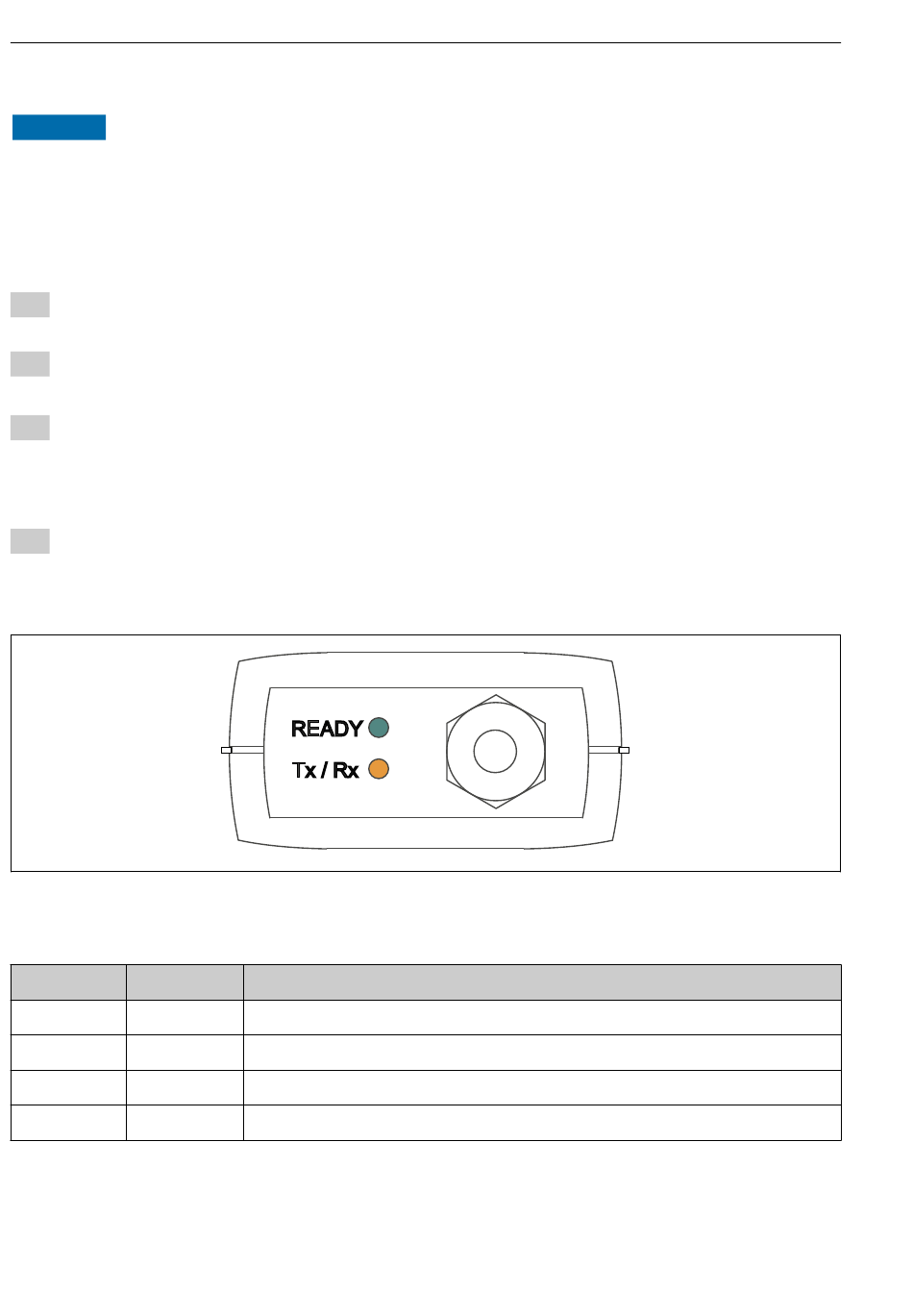

 2 Signallampen (USB-Anschluss/PC-Seite)
Signal Licht
READY Grün
Tx / Rx Rot
Tx / Rx Gelb
Tx / Rx Orange
10
Bedeutung
Commubox FXA291 ist betriebsbereit
Kommunikation von Computer zum Feldgerät
Kommunikation von Feldgerät zum Computer
Duplex Kommunikation
Commubox FXA291
A0005933
