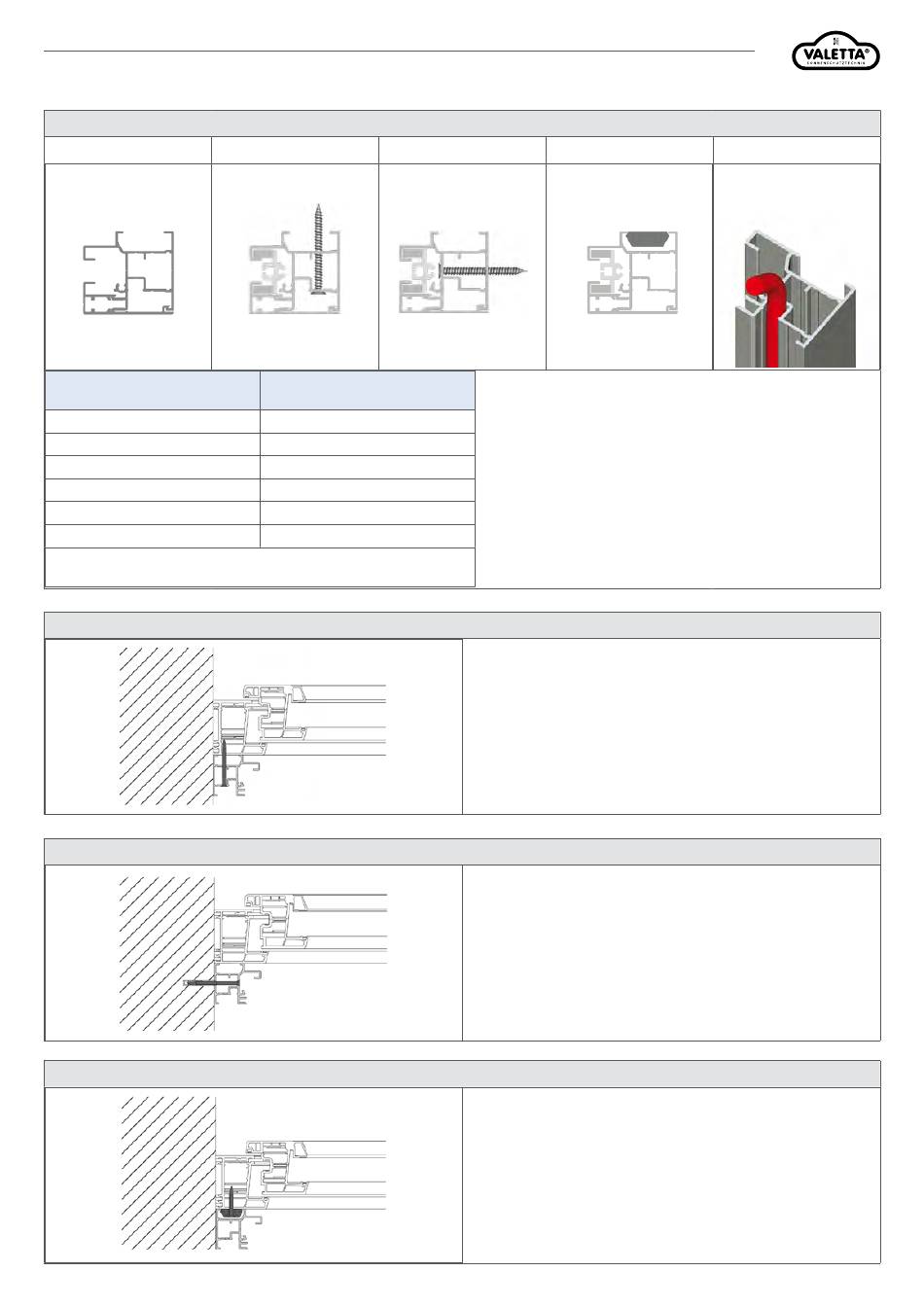

MONTAGEANLEITUNG
ZIP (ZIP-SOLIDSCREEN)
MONTAGE, BOHRUNGEN FÜHRUNGSSCHIENE
Montage ohne Bohrung
Montage Fenster von vorne
ANLAGENHÖHE IN CM
50 -125
126 - 220
221 - 320
321 - 400
401 - 500
501 - 600
HINWEIS: Ab Anlagenbreite 300 cm ist eine Kassettenunterstützung
notwendig. (bereits im Preis berücksichtigt)
MONTAGE FENSTERRAHMEN
NISCHENMONTAGE
MONTAGE MIT CLIP
Montage Nische
ANZAHL DER
BEFESTIGUNGSBOHRUNGEN
2
3
4
5
6
7
Rev.0/2022_
Technische Änderungen vorbehalten.
ACHTUNG!! LIEFERUNG ERFOLGT OHNE BEFESTIGUNGSMATERIAL
Montage zum Einklicken
HINWEIS!
Gefahr von Sachschäden durch unsachgemäßen Einbau!
Die ZIP Führungs-Basisschienen müssen absolut lotrecht montiert
werden.
Die ZIP Führungs-Basisschienen müssen auf der gesamten Länge genau
parallel verlaufen.
Für die Verschraubung des ZIP-Systems mit dem Untergrund gibt es drei
Montagevarianten.
Achten Sie auf die Verwendung der passenden Montageschrauben
entsprechend dem Montageuntergrund.
Seite 9
06.2022
Führungsschiene mit
ingetriertem Motorkabel;
Hirschmann-Kit nicht möglich!
ACHTUNG!!
Mindestkabellänge Anlagenhöhe
+50 cm
