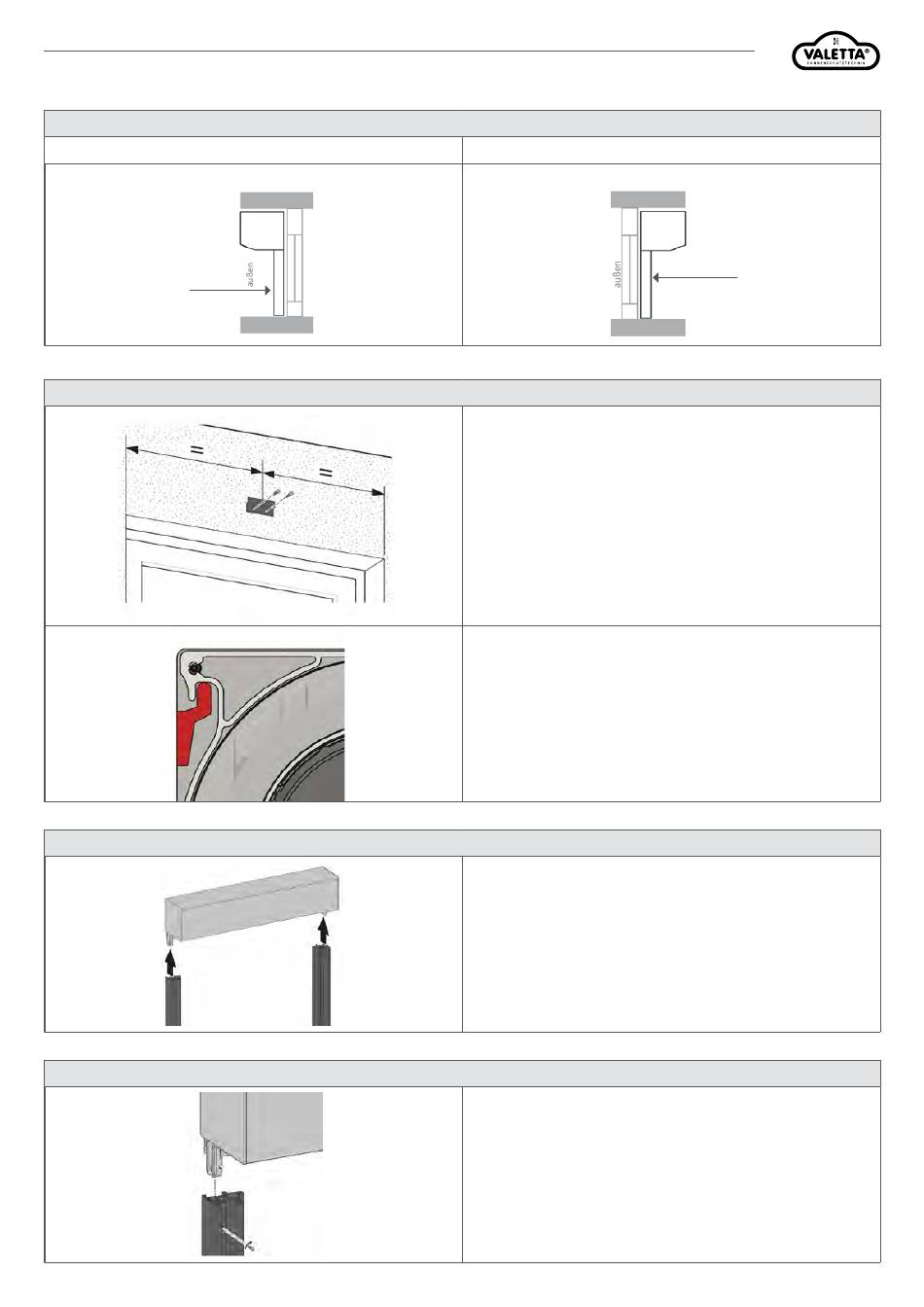

MONTAGEANLEITUNG
ZIP (ZIP-SOLIDSCREEN)
ANSICHT
AUSSENANLAGE
S= STOFF
SICHTSEITE
BEFESTIGUNG WANDKONSOLE
KASTEN AUF FÜHRUNGSSCHIENE
BEFESTIGUNG KASTEN - FÜHRUNGSSCHIENE
AUSSENANLAGE
A
Technische Änderungen vorbehalten.
A
Schrauben sie die Wandbefestigungskonsole an die ermittelte Position.
Wandbefestigungskonsole bei großen Breiten zur Kassettenunterstüt-
zung im Standard Lieferumfang enthalten:
ab 3 m Breite => 1 Stück
ab 4 m Breite => 2 Stück
Die Wandbefestigungskonsole verhindert ein Durchhängen. Der Einsatz
der Wandbefestigungskonsole ist optional.
Für die Ermittlung der müssen die Einbaumaße berücksichtigt werden.
Stecken sie die ZIP-Führungsschiene auf den Kasten.
Fixieren sie den Kasten mit dem Sicherungsschrauben.
Seite 8
Rev.0/2022_
06.2022
