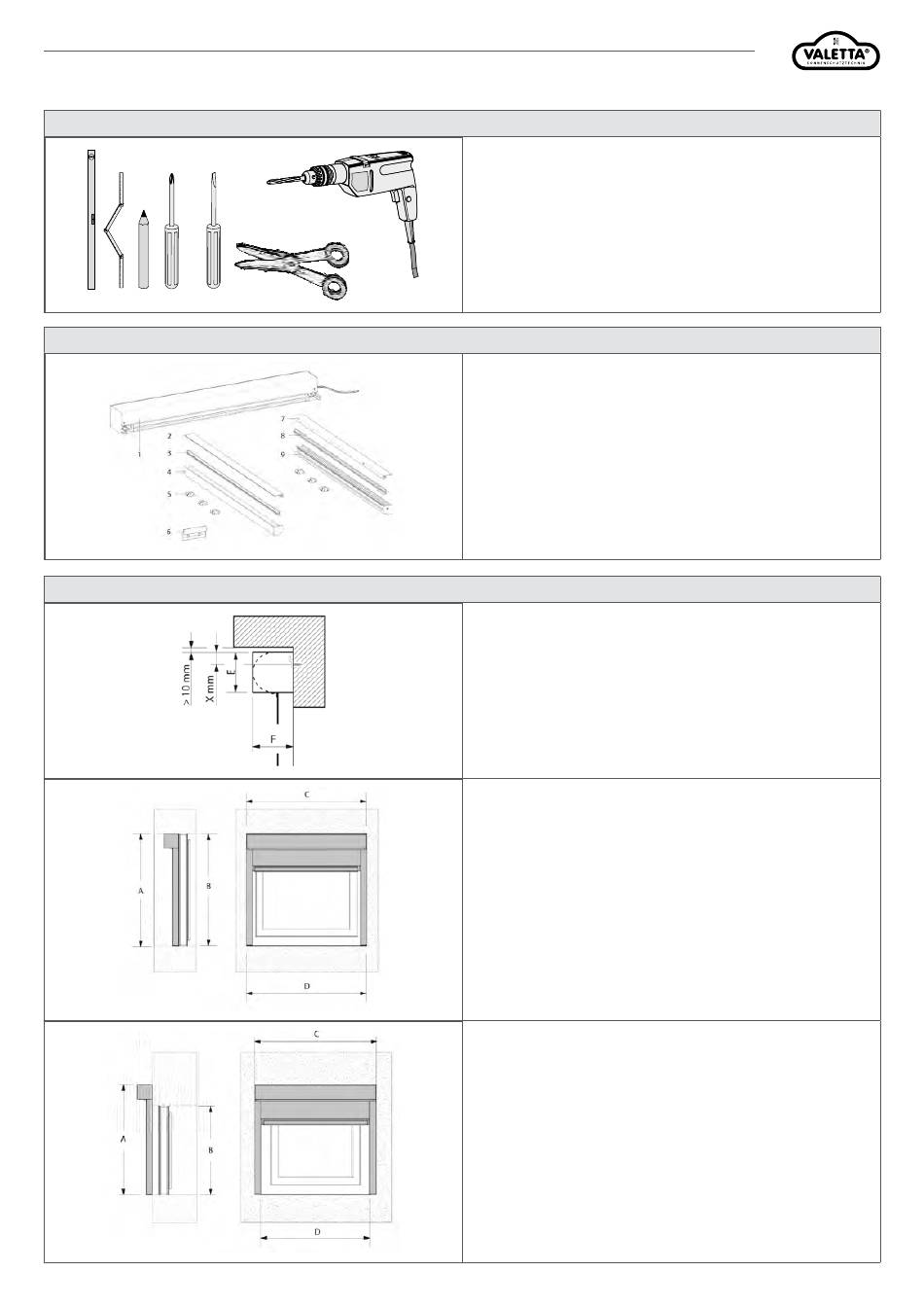

MONTAGEANLEITUNG
ZIP (ZIP-SOLIDSCREEN)
EMPFOHLENES MONTAGEWERKZEUG
LIEFERUMFANG
EINBAUMASSE PRÜFEN
Bohrmaschine / Bohrhammer; Ausbläser (zur Bohrlochreinigung); Akku
- Schrauber; Sechskant-Stiftschlüsselsatz; Wasserwaage; Rollmaßband /
Zollstock; Bleistift; Montage- und Einstellkabel für Motore
1. Kasten
2. Führungsschienen Abdeckung links
3. KU-Laufnut links
4. Führungsschiene links
5. Befestigungsklammern
6. Wandbefestigungskonsole
7. Führungsschienen Abdeckung rechts
8. KU-Laufnut rechts
9. Führungsschiene rechts
Prüfen sie die Einbaumaße und die Abstände zur jeweiligen
Einbausituation.
EINBAUMASSE IN DER LAIBUNG
A = Elementhöhe
B = Lichte Höhe
C = Elementbreite
D = Lichte Breite
EINBAUMASSE VOR DER LAIBUNG
A = Elementhöhe
B = Lichte Höhe
C = Elementbreite
D = Lichte Breite
Seite 7
Rev.0/2022_
Technische Änderungen vorbehalten.
06.2022
