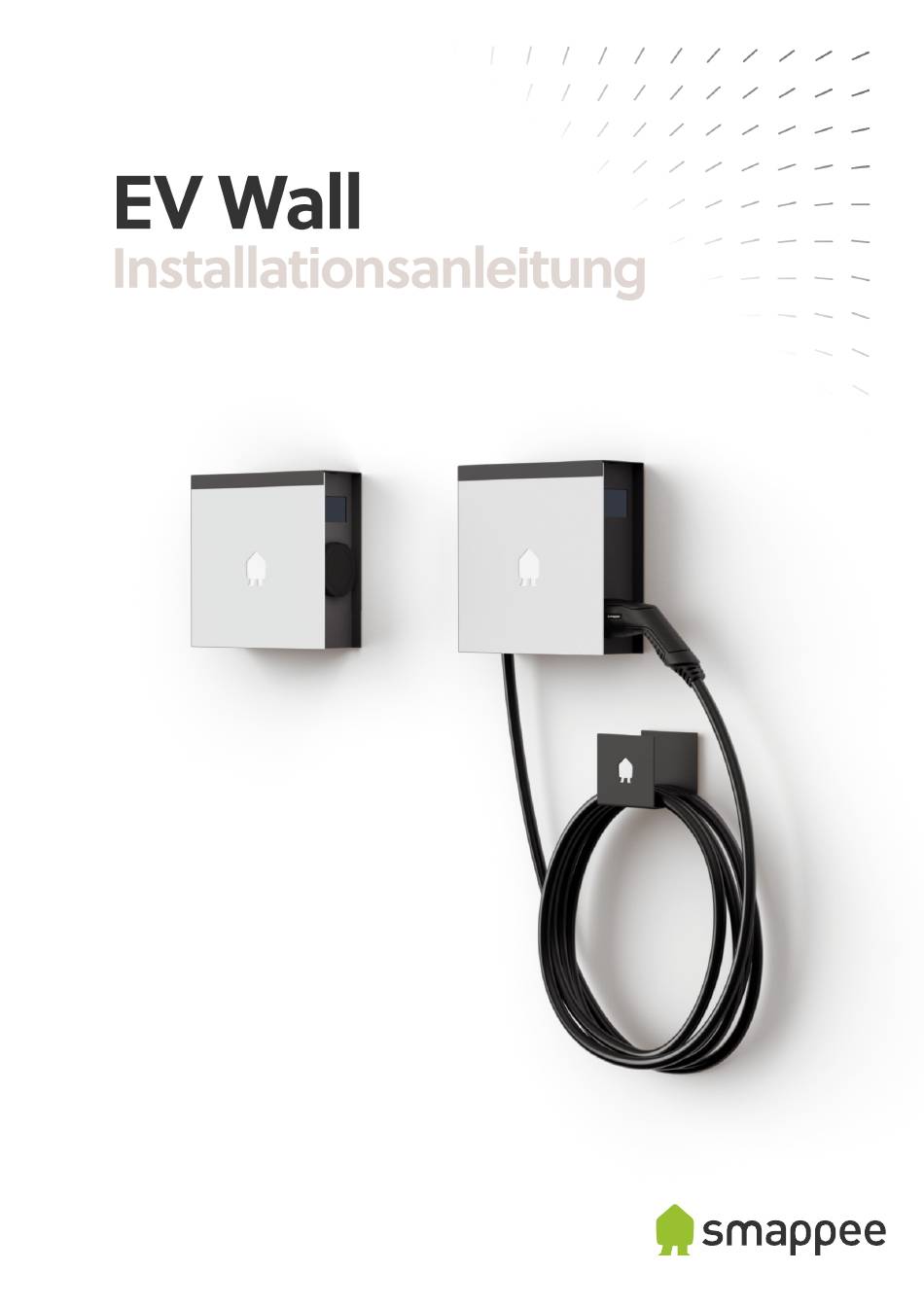

- Seite 1 EV Wall Installationsanleitung Deutsch – 4.0 – April 2026...
- Seite 2 Die technischen Daten und sonstigen Informationen in diesem Dokument wurden zum Zeitpunkt der Veröffentlichung auf ihre Richtigkeit und Vollständigkeit überprüft. Aufgrund ständiger Produktverbesserungen können sich diese Informationen jederzeit ohne vorherige Ankündigung ändern. Die aktuellsten Informationen finden Sie in unserer Online-Dokumentation: smappee.com/downloads...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung ............................4 Sicherheitshinweise ........................5 Übersicht über die EV Wall ......................7 Vorbereiten der Installation ......................15 Installation und Konfiguration ......................20 Anhänge ..............................35 EV Wall – Installationsanleitung – Deutsch... -
Seite 4: Einführung
Installation und Prüfung der Ladestation kann potenziell entweder die Fahrzeugbatterie oder das Gerät beschädigen. Jegliche daraus resultierende Schäden sind von der Garantie des Geräts ausgeschlossen. Jegliche Änderungen, die nicht schriftlich von Smappee bestätigt wurden, führen zum Erlöschen der Garantie. Weitere Informationen finden Sie unter smappee.com/legal-documents. -
Seite 5: Sicherheitshinweise
Die Ladestation darf keiner Hitze, Flammen oder extremer Kälte ausgesetzt werden. • Versuchen Sie nicht, irgendwelche Teile zu öffnen, zu reparieren oder zu warten. Für weitere Informationen wenden Sie sich bitte an Smappee oder Ihren Servicepartner. • Die Ladestation darf nur unter den angegebenen Betriebsbedingungen verwendet werden. -
Seite 6: Wartung
2.2 Wartung • Beachten Sie den Wartungsplan (Seite38 ). • Reinigen Sie nur die Außenseite mit einem trockenen, sauberen Tuch. • Verwenden Sie keine Scheuermittel oder Lösungsmittel. • Darf nicht bei Regen oder bei einer Luftfeuchtigkeit von über 95 % durchgeführt werden. 2.3 Transport und Lagerung •... -
Seite 7: Übersicht Über Die Ev Wall
3 Übersicht über die EV Wall 3.1 Modelle Artikelnummer Beschreibung EVW4-332-BR-B 5425036936119 EV Wall Black EVW4-332-C8R-B 5425036936133 EV Wall Black with Cable EVW4-332-CS8R-B 5425036936416 EV Wall Black with Shutter Cable EVW4-332-BR-W 5425036936126 EV Wall White EVW4-332-C8R-W 5425036936140 EV Wall White with Cable... -
Seite 8: Was Ist In Den Paketen Enthalten
Wall-Einheit enthält. Wenn eine EV Wall mit Ladekabel gewählt wird, gibt es ein zweites Paket mit dem Ladekabel. EV Wall-Paket Bild 1 : Lieferumfang der Ladestation Beschreibung Menge Smappee EV Wall Montageplatte Schraube und Dübel (⌀ 4,8 mm x 38 mm) Kleine Schraube (M4 x 6 mm) Stopfen (⌀ 20) Ersatzmutter M4 Starter box EV Wall –... - Seite 9 Ladekabelpaket Bild 2 : Lieferumfang mit Ladekabel Beschreibung Menge Ladekabel Kabelhalter Schraube und Dübel (⌀ 4,8 mm x 38 mm) Kabelbinder zur Zugentlastung EV Wall – Installationsanleitung – Deutsch...
-
Seite 10: Richtungsbestimmung
3.3 Richtungsbestimmung Bild 3 : Richtungsbestimmung Beschreibung Vorderseite Rückseite Links Rechts Oben Unten 3.4 Typenschild der EV Wall Position des Typenschilds der EV Wall Das Typenschild befindet sich unten links an der Ladestation. Bild 4 : Position des Typenschilds EV Wall – Installationsanleitung – Deutsch... - Seite 11 EV Wall Typenschild Bild 5 : EV Wall Typenschild Beschreibung Hersteller Artikelnummer Seriennummer Elektrische Nennleistung Betriebstemperatur Herstellungsdatum Herstelleradresse Symbol für die Entsorgung Schutzart EAN-Code QR-Code zum Scannen während der Konfiguration der Ladestation EV Wall – Installationsanleitung – Deutsch...
-
Seite 12: Technische Daten
3.5 Technische Daten Merkmal Beschreibung Ladesteckdose Ladekabel vom Typ 2 Physikalische Eigenschaften Abmessungen 300 mm x 300 mm x 110 mm Gewicht (ohne Verpackung) 6,3 kg 9,7 kg (einschließlich Kabelhalter) IEC 62196-2 Typ 2 mit Ladesteckdose Nicht zutreffend integrierter Abdeckung Die elektronische Verriegelung der Ladesteckdose kann vom... - Seite 13 Merkmal Beschreibung Ladesteckdose Ladekabel vom Typ 2 IT-System: mit anderen Metallteilen an eine gemeinsame Bezugsquelle (gemeinsame Erde) angeschlossen. Nennspannung (UN) 230/400 VAC Nennisolationsspannung (Ui) 500 V eines Stromkreises Nenn-Stoßspannungsfestigkeit Überspannungskategorie III (4 kV) (Uimp) Nennfrequenz (f 50 Hz / 60 Hz Nennstrom (Ina) 32 A Nennstrom (Inc) eines...
- Seite 14 Merkmal Beschreibung Ladesteckdose Ladekabel vom Typ 2 Gehäuse Standardfarben RAL 9016 (Sternweiß), RAL 7021 (Schwarzgrau) Schutzgrad IP54 Mechanischer Stoßschutz IK10 Verschmutzungsgrad Elektrische Sicherheitsklasse Standby-Betrieb LED-Helligkeit 0%: 2 W LED-Helligkeit 100%: 5 W Umgebungsbedingungen Für den Innen- und Außenbereich geeignet Betriebstemperatur -25 °C bis 40 °C Lagertemperatur -25 °C bis 60 °C...
-
Seite 15: Vorbereiten Der Installation
4 Vorbereiten der Installation Zum Schutz vor Überlastung oder zur Optimierung der Eigenversorgung müssen zusätzliche Smappee Infinity-Komponenten installiert werden, um gegebenenfalls den Netzstrom sowie den Solarstrom, den Batteriestrom oder andere Teilzähler zu messen. ANMERKUNG Weitere Informationen finden Sie in der Smappee Academy. -
Seite 16: Werkzeuge (Nicht Im Lieferumfang Enthalten)
• Verlegen Sie das Stromkabel und gegebenenfalls das Netzwerkkabel an die Stelle, an der die Ladestation installiert werden soll. ANMERKUNG Stellen Sie sicher, dass am Standort der EV Wall mindestens 30 cm Stromkabel und 30 cm Netzwerkkabel verfügbar sind, um die EV Wall problemlos anschließen zu können. -
Seite 17: Vorbereitung Der Ev Wall
4.4 Vorbereitung der EV Wall Kontext Für einen sicheren und kompakten Transport der EV Wall: • Die Montageplatte befindet sich zusammen mit dem Zubehör in der gleichen Verpackung wie die EV Wall. • Das Ladekabel befindet sich in einer separaten Verpackung, zusammen mit der Kabelhalterung, einem Kabelbinder, 2 Schrauben und 2 Dübeln. -
Seite 18: Installation Der Montageplatte
4.5 Installation der Montageplatte Kontext Mit der Montageplatte können Sie die Ladestation problemlos an der Wand befestigen. Anweisungen Gehen Sie wie folgt vor. Positionieren Sie die Montageplatte an der gewünschten Stelle der EV Wall. Stellen Sie sicher, dass die Montageplatte waagerecht ausgerichtet ist und die beiden Einstecköffnungen nach unten zeigen. - Seite 19 Setzen Sie die mitgelieferten Dübel in die Löcher ein. Bild 10 : Dübel einsetzen Befestigen Sie die Montageplatte an der Wand, wobei darauf zu achten ist, dass die drei Vorsprünge zur Wand zeigen, und befestigen Sie sie mit den mitgelieferten Schrauben. Bild 11 : Bringen Sie die Montageplatte an.
-
Seite 20: Installation Und Konfiguration
Nach der physischen Installation kann die Konfiguration durchgeführt werden. Weitere Informationen finden Sie unter: Konfigurieren Sie die EV Wall mit der Smappee-App (Seite33 ) Sorgen Sie für einen reibungslosen Start für den Besitzer. (Seite34 ) EV Wall – Installationsanleitung – Deutsch... -
Seite 21: Befestigen Sie Die Ev Wall An Der Montageplatte
5.1 Befestigen Sie die EV Wall an der Montageplatte Kontext Die Montageplatte ermöglicht eine reibungslose und sichere Installation der Ladestation an der Wand. Anweisungen Gehen Sie wie folgt vor. Positionieren Sie die EV Wall vor der Montageplatte. Befestigen Sie die EV Wall an der Montageplatte. Verwenden Sie die drei M4 x 6 mm Sechskantschrauben und einen 2,5 mm Inbusschlüssel. - Seite 22 5.2 Schließen Sie die Stromversorgung der EV Wall an. Kontext Jede EV Wall verfügt über einen integrierten MID-Zähler, der den Stromverbrauch der Ladestation misst. Zur Messung des Stromverbrauchs der Ladestation werden keine weiteren Komponenten benötigt. Jede EV Wall benötigt einen eigenen Schutzschalter. Weitere Informationen finden Sie unter Voraussetzungen für die Installation (Seite15 ).
- Seite 23 • Stecken Sie den grün-gelben Leiter in den entsprechenden Klemmenblock für die Schutzleiter (PE). ANMERKUNG Wenn 16-mm²-Leiter verwendet werden, verlegen Sie den PE-Leiter direkt zur Relaisplatine auf der linken Seite. Entfernen Sie das vorinstallierte PE-Kabel zwischen Relaisplatine und Klemmenblock. Verwenden Sie den freien Anschluss auf der Relaisplatine, um das PE-Kabel anzuschließen.
- Seite 24 5.3 Schließen Sie das Ladekabel an. Kontext ANMERKUNG Dieser Abschnitt ist nur relevant, wenn die EV Wall mit einem festen Ladekabel ausgestattet ist. Wenn Sie eine Ladesteckdosenvariante besitzen, fahren Sie mit Verbinden Sie die EV Wall (Seite 29) fort. Das Ladekabel und die Kabelhalterung werden in einer separaten Verpackung geliefert. Anweisungen Gehen Sie wie folgt vor.
- Seite 25 Schließen Sie jeden Leiter an die entsprechende Klemme an, wie durch ein Etikett gekennzeichnet.. Vergessen Sie nicht, das CP-Datenkabel des Ladekabels an den CP-Anschluss anzuschließen. Bild 17 : Schließen Sie das Ladekabel an. EV Wall – Installationsanleitung – Deutsch...
- Seite 26 5.4 Montieren Sie die Kabelhalterung. Kontext ANMERKUNG Dieser Abschnitt ist nur relevant, wenn die EV Wall mit einem festen Ladekabel ausgestattet ist. Wenn Sie eine Ladesteckdosenvariante besitzen, fahren Sie mit Verbinden Sie die EV Wall (Seite 29) fort. Die Kabelhalterung sorgt dafür, dass das Ladekabel ordentlich aufbewahrt wird, wenn es nicht benutzt wird.
- Seite 27 Bohren Sie anhand der Markierungen zwei Löcher mit einem Durchmesser von 6 mm bis zu einer Tiefe von 40 mm. Bild 20 : Bohren Sie die Löcher Setzen Sie die mitgelieferten Dübel in die Löcher ein. Bild 21 : Dübel einsetzen EV Wall –...
- Seite 28 Befestigen Sie die Kabelhalterung mit den mitgelieferten Schrauben und einem T20-Bit an der Wand. Bild 22 : Montieren Sie den Kabelhalter EV Wall – Installationsanleitung – Deutsch...
-
Seite 29: Verbinden Sie Die Ev Wall Mit Dem Internet
5.5 Verbinden Sie die EV Wall mit dem Internet Kontext Die Kommunikation mit dem Internet erfolgt auf eine dieser beiden Arten: kabelgebundene Verbindung (Ethernet) oder 4G. Über eine kabelgebundene Verbindung (Ethernet) Gehen Sie wie folgt vor. Führen Sie das Netzwerkkabel durch die M20-Kabelverschraubung an der Unterseite der EV Wall. - Seite 30 Über eine 4G-Verbindung Entfernen Sie die M20-Kabelverschraubung. Bild 25 : Entfernen der Kabelverschraubung. Installieren Sie den mitgelieferten ⌀ 20-Stopfen, um die EV Wall abzudichten. Bild 26 : Den Stopfen einsetzen. EV Wall – Installationsanleitung – Deutsch...
-
Seite 31: Beschreibung
5.6 Schalten Sie die EV Wall ein. VORSICHT Stromschlaggefahr. Stellen Sie sicher, dass sich keine Werkzeuge in der Ladestation befinden und dass sich keine Personen in der Nähe der Ladestation aufhalten. Anweisungen Stellen Sie sicher, dass der Fehlerstromschutzschalter (FI-Schalter) der Ladestation auf „On“ eingestellt ist. -
Seite 32: Montieren Sie Die Frontplatte
Setzen Sie die Muttern auf die Gewindestangen, um die Frontplatte zu befestigen. Bild 29 : Befestigen der Muttern Entfernen Sie die Schutzfolie vom Display. Somit kann die EV Wall mit der Smappee App konfiguriert werden. EV Wall – Installationsanleitung – Deutsch... -
Seite 33: Konfigurieren Sie Die Ev Wall Mit Der Smappee-App
Scannen Sie den QR-Code auf der Vorderseite der Ladestation mit einem Smartphone. Bild 30 : QR-Code auf der Vorderseite der Ladestation Befolgen Sie mithilfe der Smappee-App die Anweisungen auf dem Bildschirm. Voraussetzungen Die Einstellungen der Ladestation können in der Smappee App oder im Smappee Dashboard angepasst werden. • Name •... - Seite 34 5.9 Sorgen Sie für einen reibungslosen Start für den Besitzer. Übergeben Sie die Starter box an den Besitzer der Ladestation. Bild 31: Übergeben Sie die Starter box Weisen Sie den Benutzer an, den QR-Code auf der Vorderseite der Ladestation mit einem Smartphone zu scannen und den Anweisungen auf dem Bildschirm zu folgen.
-
Seite 35: Anhänge
Bei Anschluss an eine einphasige Stromversorgung steuert der Smappee (Kaskaden-)Überlastschutz die Ladevorgänge auf der L1-Phase, um ein Auslösen des Leistungsschalters zu verhindern. Bei Anschluss an ein dreiphasiges Stromnetz kann der Smappee (Kaskaden-)Überlastschutz die Ladevorgänge auf jeder der drei Phasen steuern. Wenn Sie mehrere einphasige Elektrofahrzeuge gleichzeitig laden, können Sie Phase 2 und Phase 3 wie folgt nutzen:... -
Seite 36: Konformitätserklärung
Konformitätserklärung EV Wall – Installationsanleitung – Deutsch... -
Seite 37: Status Der Ladestation
Status der Ladestation Die LED zeigt den Verfügbarkeitsstatus der Ladestation an. Bild 32 : Position der LED an der EV Wall Farbe Status Bedeutung Aktion des Benutzers Kontinuierlich weiß Die Ladestation Schließen Sie Ihr Elektrofahrzeug (EV) an leuchtend ist verfügbar. der Ladestation an. -
Seite 38: Anzeigeinformationen
Bitte wenden Sie sich an den Lieferanten der RFID-Karte. Etwas stimmt nicht oder die Ladestation wurde deaktiviert. Aktivieren Sie die Ladestation mit der Smappee App oder wenden Sie sich an Ihren Installateur. ANMERKUNG Sie können über das Smappee-Dashboard weitere Bilder hinzufügen. Alle Bilder müssen 16‑... -
Seite 39: Wartungsplan
Wartungsplan Zur Gewährleistung eines sicheren und zuverlässigen Betriebs werden regelmäßige Wartungen und Inspektionen empfohlen. Die Häufigkeit hängt von der Nutzung und den Umgebungsbedingungen ab. WARNUNG Bitte beachten Sie vor Beginn von Wartungsarbeiten alle Sicherheitsvorkehrungen, die unter Sicherheitshinweise (Seite 5) aufgeführt sind. ANMERKUNG Für öffentlich zugängliche Ladestationen können gemäß... -
Seite 40: Ersatzteilliste
Ersatzteilliste Artikelnummer Beschreibung i1-EN3-1 5425036931701 Smappee 3phase MID meter AC-RCDA-4P40A 5425036935532 RCD Type A 4P 30mA 40A EV-PCB-RELAYBOARD- 5425036935556 EV Line Relayboard 2 x 2P 2x2P-1 EV-PCB- 5425036935792 AC Charge controller with 4G modem CONTROLBOARD-1 EV-PCB-UIBOARD-LCD 5425036935815 UI Board with LCD...
