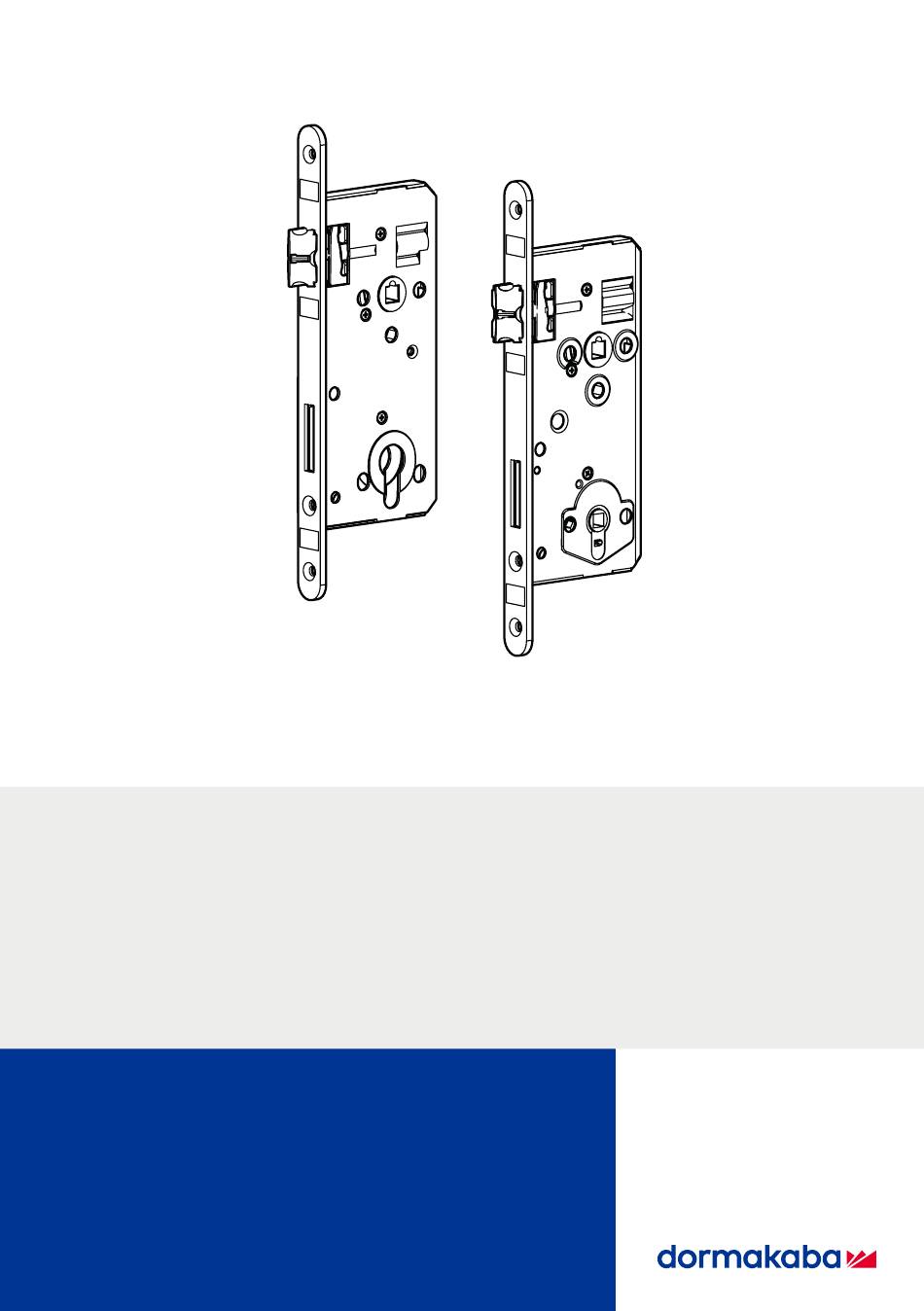

- Seite 1 Türschloss Serie 127/Industrie Installations- und Wartungsanleitung 2030006125 - IM_serie.127-Industrie_202203_de...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Installations- und Wartungsanleitung Inhaltsverzeichnis Zu diesem Dokument Gültigkeit Zielgruppe Zweck und Ziel Gefahrenhinweise Hinweise Garantie und Gewährleistung Schlosstypen und ihre Abmaße Türschloss 127/WZ 2.1.1 Ausführung mit Stulp 250x18x4 mm 2.1.2 Ausführung mit Stulp 300x20x4 mm Türschloss 127/WC (WC Ausführung) Installation Anforderungen an die Tür Ausfräsung Schlosstasche... -
Seite 3: Zu Diesem Dokument
Durch Öffnen des Türschlosses erlischt Wartung von Türschlössern. jegliche Haftung bzw Garantieanspruch Die Anleitung setzt geschultes Personal gegenüber der dormakaba Austria GmbH. voraus und ersetzt keine Produktschulung. 1.3 Zweck und Ziel Diese Anleitung beschränkt sich auf die Installation (Einbau) und Wartung von Türschlössern. -
Seite 4: Schlosstypen Und Ihre Abmaße
Schlosstypen und ihre Abmaße Installations- und Wartungsanleitung 2 Schlosstypen und ihre Abmaße 2.1 Türschloss 127/WZ 2.1.1 Ausführung mit Stulp 250x18x4 mm Türschloss Serie 127/Industrie 2030006125 - IM_serie.127-Industrie_202203_de... -
Seite 5: Ausführung Mit Stulp
Installations- und Wartungsanleitung Schlosstypen und ihre Abmaße 2.1.2 Ausführung mit Stulp 300x20x4 mm 2030006125 - IM_serie.127-Industrie_202203_de Türschloss Serie 127/Industrie... -
Seite 6: Türschloss 127/Wc
Schlosstypen und ihre Abmaße Installations- und Wartungsanleitung 2.2 Türschloss 127/WC (WC Ausführung) Türschloss Serie 127/Industrie 2030006125 - IM_serie.127-Industrie_202203_de... -
Seite 7: Installation
Installations- und Wartungsanleitung Installation 3 Installation 3.1 Anforderungen an die Tür 3.2 Ausfräsung Schlosstasche ACHTUNG ACHTUNG Türschlösser der Serie 127/Industrie Vor der Montage des Türschlosses in sind für den Einbau in Türen nach die Schlosstasche, muss diese von ÖNORM B 5330-1 bzw. ÖNORM B Spänen gereinigt werden! 5337 ausgelegt. - Seite 8 Installation Installations- und Wartungsanleitung E+3 mm mind. 16 Türschloss Serie 127/Industrie 2030006125 - IM_serie.127-Industrie_202203_de...
-
Seite 9: Lage Schloss Zum Schließblech
Installations- und Wartungsanleitung Installation Nach ÖNORM B5330-1 3.3 Lage Schloss zum Schließblech Darstellung mit Schließblechlänge 210 mm, nach ÖNORM 5350! 2030006125 - IM_serie.127-Industrie_202203_de Türschloss Serie 127/Industrie... -
Seite 10: Umstellen Der Schlossfalle
Installation Installations- und Wartungsanleitung Das Türschloss zum Umstellen der Falle 3.4 Umstellen der Schlossfalle auf den Kopf drehen (siehe Bild unten). Falle in den Schlosskasten Für das Umstellen der Falle ist kein (Schlossgehäuse) drücken und Werkzeug erforderlich! anschließend um 180° drehen. Türschloss Serie 127/Industrie 2030006125 - IM_serie.127-Industrie_202203_de... -
Seite 11: Befestigung Des Türschlosses
Installations- und Wartungsanleitung Installation Befestigungsschrauben für Holztüren: mind. 3.5 Befestigung des 40x4 mm Türschlosses Befestigungsschrauben für Metalltüren : M4 2030006125 - IM_serie.127-Industrie_202203_de Türschloss Serie 127/Industrie... -
Seite 12: Zargenform B
Installation Installations- und Wartungsanleitung 3.6 Zargenform B (nach ÖNORM B 5330-8) Türschloss Serie 127/Industrie 2030006125 - IM_serie.127-Industrie_202203_de... -
Seite 13: Wartungsinformationen
Installations- und Wartungsanleitung Wartungsinformationen 4 Wartungsinformationen 4.1 Schmieren 4.2 Reinigung Bei der Reinigung von Türen muss unbedingt darauf geachtet werden, dass keine scharfen oder sauren Reinigungsmittel, Lösungsmittel etc. in Kontakt mit dem Türschloss komme. Auf keinen Fall dürfen diese Reinigungsmittel in das Türschloss eindringen, da sich sonst die im Türschloss eingebrachten Schmiermittel auflösen und am Türschloss... -
Seite 14: Allgemeine Informationen
Allgemeine Informationen Installations- und Wartungsanleitung 5 Allgemeine Informationen Die Bedienungskraft (laut ÖNORM EN 12217) ACHTUNG für den Schlüssel darf im eingebauten und geschlossenem Zustand der Tür ein Sollten die hier angeführten maximales Drehmoment von 1,5 Nm nicht Hinweise nicht eingehalten werden, überschreiten! können Funktionsstörungen und Deformationen am Türschloss... - Seite 15 Installations- und Wartungsanleitung Allgemeine Informationen Der Riegel darf bei offener Tür nicht Drücker und Schlüssel dürfen bei ausgeschlossen (in verriegelter Stellung) ausgesperrten Riegel nicht gleichzeitig sein! betätigt werden! Beschlagsgarnituren sollen nur aus Der Drückerstift darf nicht mit Gewalt durch Einzelteilen eines Herstellers kombiniert die Schlossnuss geschlagen werden! werden! Bei Funktionsstörungen am Schloss immer...
- Seite 16 Allgemeine Informationen Installations- und Wartungsanleitung Sobald Spuren von Gewalt am Beschlag Das Türblatt darf nicht am Türdrücker sichtbar sind, muss der Beschlag ersetzt und getragen werden da Verformungen an der das Schloss auf seine Funktion geprüft Schlossnuss und am Schloss auftreten werden! können! Bei Lackierungsarbeiten an der Tür ist das...
