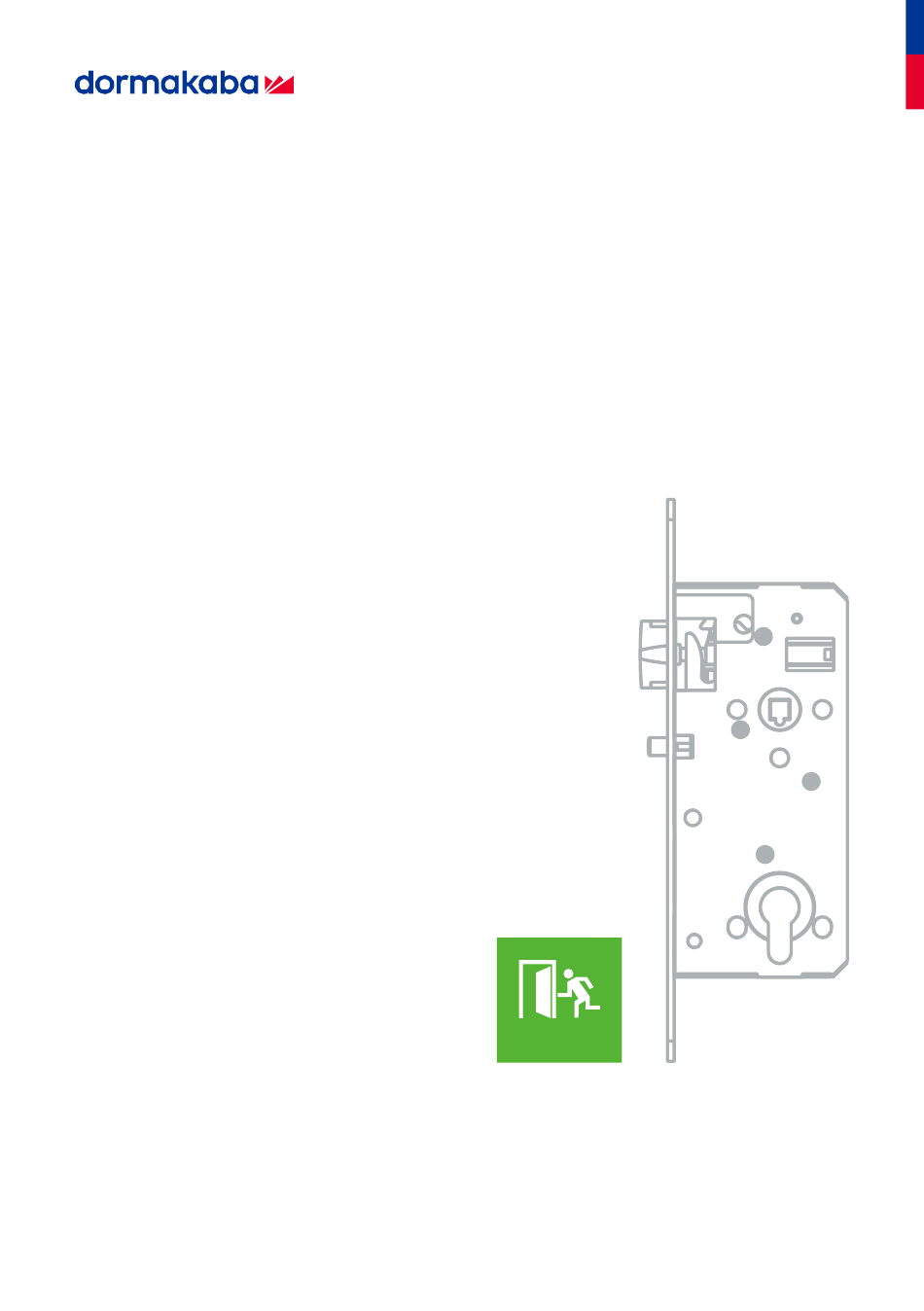

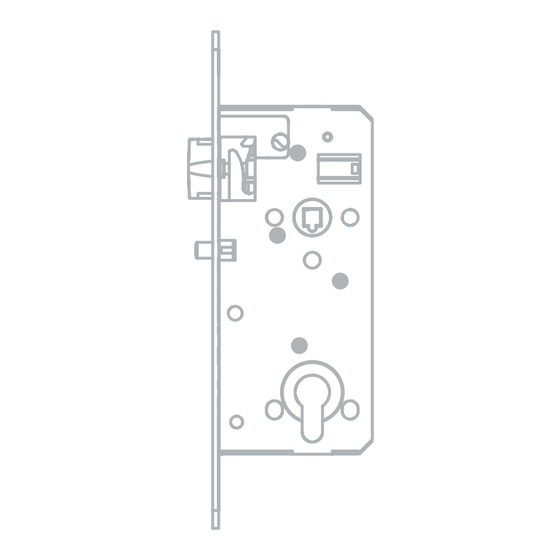

- Seite 1 Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB Installationsanleitung für 1-flügelige Türen EN 179 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de...
-
Seite 2: Inhaltsverzeichnis
Installationsanleitung Inhaltsverzeichnis Zu diesem Dokument Montage Rosettengarnitur Gültigkeit 10.1 Ausführung Knopf/Drücker Zielgruppe 10.2 Ausführung Blind/Drücker Zweck und Ziel 10.3 Ausführung Halbgarnitur Drücker Gefahrenhinweise Berechnung Drückerstift Hinweise 11.1 Knopf/Drücker (Fluchttürfunktion E) Ausfräszeichnungen Fluchttürschloss 127/PA/FA/FB Wichtige Informationen mit Stulp 250x18x3 mm 12.1 Bestimmung der Türrichtung Fluchttürschloss 127/PA/FA/FB 12.2... -
Seite 3: Zu Diesem Dokument
ACHTUNG Der Einbau des Fluchttürschlosses darf nur von geschultem Fachpersonal, anhand der Installationsanleitung (zu finden unter: www.dormakaba.at od. www.dormakaba.com) durchgeführt werden! 1.3 Zweck und Ziel Diese Anleitung beschränkt sich auf den sachgerechte Einbau und Inbetriebnahme des Fluchttürschlosses der Serie 127/PA/FA/ 1.4 Gefahrenhinweise... -
Seite 4: Ausfräszeichnungen
Installationsanleitung 2 Ausfräszeichnungen 2.1 Fluchttürschloss 127/PA/ Fehlende Maße siehe ÖNORM B 5330 FA/FB mit Stulp 250x18x3 mm Teil 1, Anforderungen an die Tür laut ÖNORM B 5337 bzw. B 5339! mind. 3 83 / 93 / 103 50 / 60 / 70 mind. -
Seite 5: Fluchttürschloss 127/Pa/Fa/Fb Mit Stulp 300X20X3 Mm
Installationsanleitung 2.2 Fluchttürschloss 127/PA/ Fehlende Maße siehe ÖNORM B 5330 FA/FB mit Stulp 300x20x3 mm Teil 1, Anforderungen an die Tür laut ÖNORM B 5337 bzw. B 5339! mind. 3 83 / 93 / 103 50 / 60 / 70 mind. -
Seite 6: Bohrbild Für Kurzschildgarnitur (Lochmittel 88 Mm)
Installationsanleitung 3 Bohrbild für Kurzschildgarnitur (Lochmittel 88 mm) ACHTUNG Nicht durch das Schloss durchbohren, Bohrungen von beiden Seiten der Tür ausführen! Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... -
Seite 7: Einbaumaße Fluchttürschlösser
Installationsanleitung 4 Einbaumaße Fluchttürschlösser 4.1 Fluchttürschloss 127/PA/ ACHTUNG FA/FB mit Stulp 250x18x3 mm Der Abstand von Tür zu Zarge (Funktionsfuge bzw. Falzluft) muss laut Norm auf Schlosshöhe 2-5 mm betragen! 50 / 60 / 70 80 / 90 / 100 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 8: Fluchttürschloss 127/Pa/Fa/Fb Mit Stulp 300X20X3 Mm
Installationsanleitung 4.2 Fluchttürschloss 127/PA/ ACHTUNG FA/FB mit Stulp 300x20x3 mm Der Abstand von Tür zu Zarge (Funktionsfuge bzw. Falzluft) muss laut Norm auf Schlosshöhe 2-5 mm betragen! 50 / 60 / 70 80 / 90 / 100 Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... -
Seite 9: Einbaumaße Schließbleche
Installationsanleitung 5 Einbaumaße Schließbleche 5.1 Blindlappenschließblech X 2:1 90° +0,3 Ø7,3 gelocht: Ø5,5 32,5 5.2 Flachschließblech für stumpfe Türen ACHTUNG Maßzeichnung für Rechtes Flachschließblech! Flachschließblech so montieren, dass die eingezogene Seite das Auflaufen der Falle erleichtert! R1,5 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 10: Winkelschließblech Schwer 210 Mm
Installationsanleitung 5.3 Winkelschließblech schwer 210 mm 32,5 +0,15 Ø10,3 +0,15 Ø5,3 5.4 Stahlrohr-Schließbleche 5.4.1 Stahlrohr-Schließblech Links SB/MV.H.B.35.LI/DS 32,5 5.4.2 Stahlrohr-Schließblech Rechts SB/MV.H.B.35.RE/DS 32,5 Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... -
Seite 11: Stahlrohr-Schließblech Verstellbar Sb/Vs.h.45/Ds
Installationsanleitung 5.4.3 Stahlrohr-Schließblech Verstellbar SB/VS.H.45/DS R8 (2x) Einstellmöglichkeiten 12 (2x) 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 12: Zargenform B (Nach Önorm B 5330-8)
Installationsanleitung 5.5 Zargenform B (nach ÖNORM B 5330-8) Maße X und Y sind von der Türblattdicke abhängig! Zargenspiegel Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... -
Seite 13: Lage Schloss Zum Schließblech
Installationsanleitung 6 Lage Schloss zum Schließblech Nach ÖNORM B 5330-1 ACHTUNG Für Schließbleche laut ÖNORM B 5350 mit einer Länge von 210 mm! 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 14: Abmaße Kurzschildgarnituren
Installationsanleitung 7 Abmaße Kurzschildgarnituren 7.1 Ausführung Aluminium 36,5 Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... - Seite 15 Installationsanleitung 36,5 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB...
-
Seite 16: Ausführung Edelstahl
Installationsanleitung 7.2 Ausführung Edelstahl 36,5 Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... - Seite 17 Installationsanleitung 36,5 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB...
-
Seite 18: Montage Kurzschildgarnitur
Installationsanleitung 8 Montage Kurzschildgarnitur 8.1 Ausführung Knopf/ Drücker optional Fest anziehen! min. 8 mm Entsprechend Türblattstärke einstellen! 8.2 Ausführung Blind/Drücker min. 8 mm Entsprechend Türblattstärke einstellen! Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... -
Seite 19: Ausführung Halbgarnitur Drücker
Installationsanleitung 8.3 Ausführung Halbgarnitur Drücker 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 20: Abmaße Rosettengarnitur
Installationsanleitung 9 Abmaße Rosettengarnitur Ø55 Ø55 Ø6 Ø7,5 Ø23 Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... - Seite 21 Installationsanleitung 10 Montage Rosettengarnitur 10.1 Ausführung Knopf/ Drücker optional min. 8 mm Entsprechend Türblattstärke einstellen! 10.2 Ausführung Blind/ Drücker min. 8 mm Entsprechend Türblattstärke einstellen! 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB...
-
Seite 22: 10.3 Ausführung Halbgarnitur Drücker
Installationsanleitung 10.3 Ausführung Halbgarnitur Drücker Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de... -
Seite 23: Berechnung Drückerstift
Installationsanleitung 11 Berechnung Drückerstift 11.1 Knopf/Drücker (Fluchttürfunktion E) Weiter Montagehinweise (z.B. Schraubenlängen) sind der Montageanleitung des Sichtbeschlags zu entnehmen! Überstand auf 25-30mm ablängen 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 24: 12 Wichtige Informationen 5 12
Installationsanleitung 12 Wichtige Informationen 12.1 Bestimmung der 12.2 Prüfnachweise Türrichtung Siehe Zertifikat der Links auswärts (LI/A) Leistungsbeständigkeit und Leistungserklärung auf www.dormakaba.at! außen innen Links einwärts (LI/E) außen innen Rechts auswärts (RE/A) außen innen Rechts einwärts (RE/E) außen innen Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 25: Zulässige Zylinderausführungen
überprüfen, ob der eingesetzte Zylinder den Schlossanforderungen entspricht, muss beim Schließzylinderhersteller nachgefragt werden! ACHTUNG Bei der Rundzylinderausführung des 127/PA/FA/FB mit Fluchttürfunktion E dürfen nur dormakaba Wendeschlüssel-systeme, Keso und SEA Rundzylinder verwendet werden. 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB... -
Seite 26: 12.4 Wichtige Hinweise
Installationsanleitung 12.4 Wichtige Hinweise EN 179 Das Fluchttürschloss der Serie 127/PA/FA/FB hält bei Blockierung der max. 150 N Paniknuss einem Drehmoment von maximal 15 Nm (das entspricht 150 N aufgebracht im Abstand von 100 mm von der Drückerlagerung) stand. Bei größeren Drehmomenten, kann es zu Deformationen der Schlosskinematik kommen! Der Schlüssel muss nach dem Abschließen abgezogen werden! - Seite 27 Installationsanleitung Notizen 2011686108 - IM_serie-127.PA.FA.FB-EN179_202307_de Fluchttürschloss nach EN 179 Serie 127/PA/FA/FB...
