S+S REGELTECHNIK THERMASGARD HFTM - EtherCAT P Bedienungs- Und Montageanleitung Seite 2

D G F r
THERMASGARD ®

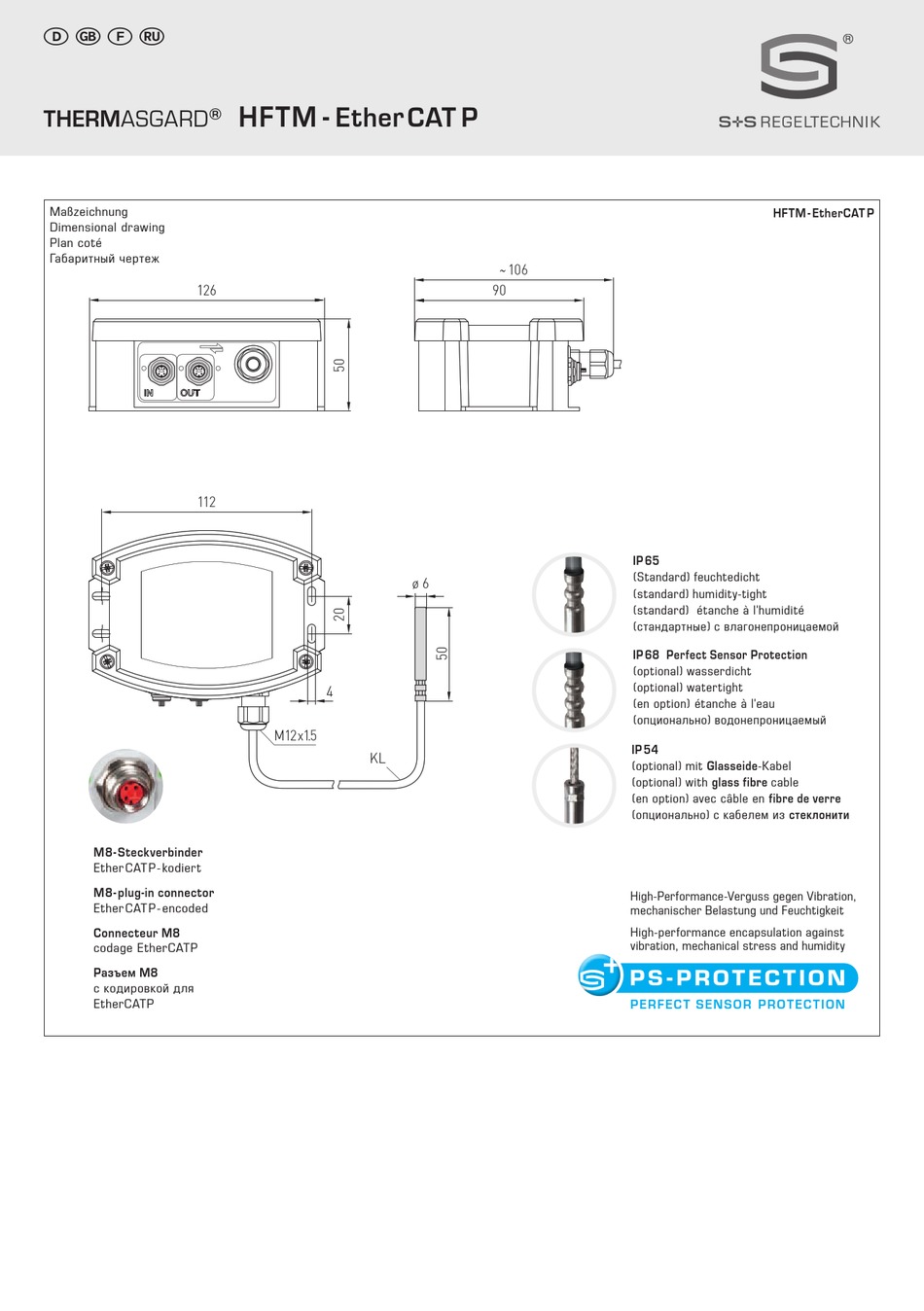

Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
126
112
M8- Steckverbinder
Ether CAT P - kodiert
M8- plug-in connector
Ether CAT P - encoded
Connecteur M8
codage EtherCATP
Разъем M8
с кодировкой для
EtherCATP
HFTM -
Ether CAT P
ø 6
4
M12x1.5
KL
~ 106
90
IP 65
(Standard) feuchtedicht
(standard) humidity-tight
(standard) étanche à l'humidité
(стандартные) с влагонепроницаемой
IP 68 Perfect Sensor Protection
(optional) wasserdicht
(optional) watertight
(en option) étanche à l'eau
(опционально) водонепроницаемый
IP 54
(optional) mit Glasseide-Kabel
(optional) with glass fibre cable
(en option) avec câble en fibre de verre
(опционально) с кабелем из стеклонити
High-Performance-Verguss gegen Vibration,
mechanischer Belastung und Feuchtigkeit
High-performance encapsulation against
vibration, mechanical stress and humidity
P S - P R O T E C T I O N
P ERF EC T S E N S O R P R O T EC T I O N
HFTM - EtherCAT P
