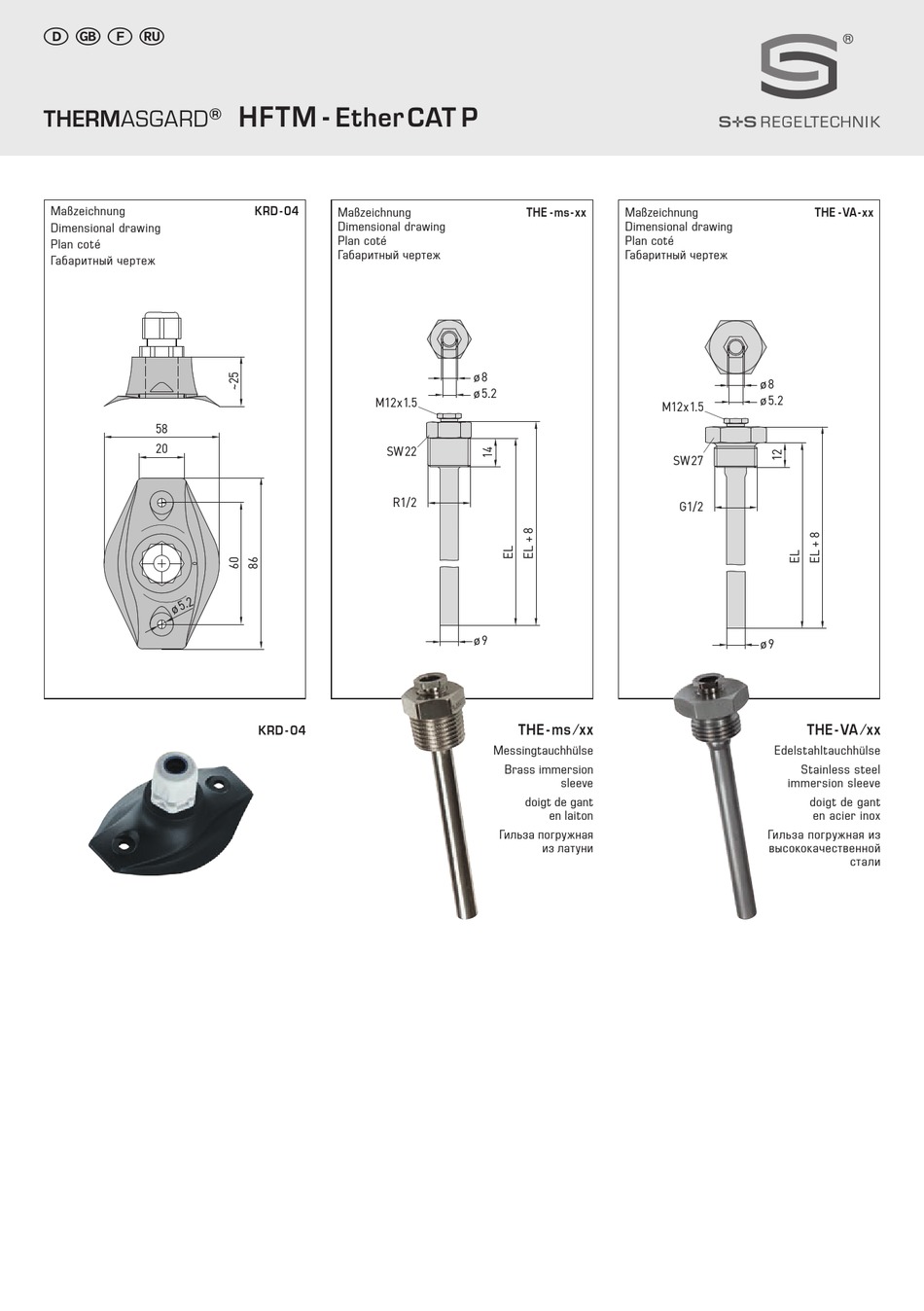

S+S REGELTECHNIK THERMASGARD HFTM - EtherCAT P Bedienungs- Und Montageanleitung Seite 16

D G F r
THERMASGARD ®
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
58
20
HFTM -
Ether CAT P
KRD - 04
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
M12x1.5
SW22
R1/2
KRD - 04
THE - ms - xx
Maßzeichnung
Dimensional drawing
Plan coté
Габаритный чертеж
ø8
ø5.2
ø9
THE - ms ⁄ xx
Messingtauchhülse
Brass immersion
sleeve
doigt de gant
en laiton
Гильза погружная
из латуни
THE - VA - xx
ø8
ø5.2
M12x1.5
SW27
G1/2
ø9
THE - VA ⁄ xx
Edelstahltauchhülse
Stainless steel
immersion sleeve
doigt de gant
en acier inox
Гильза погружная из
высокока чественной
стали
