4 Installation der Einheit

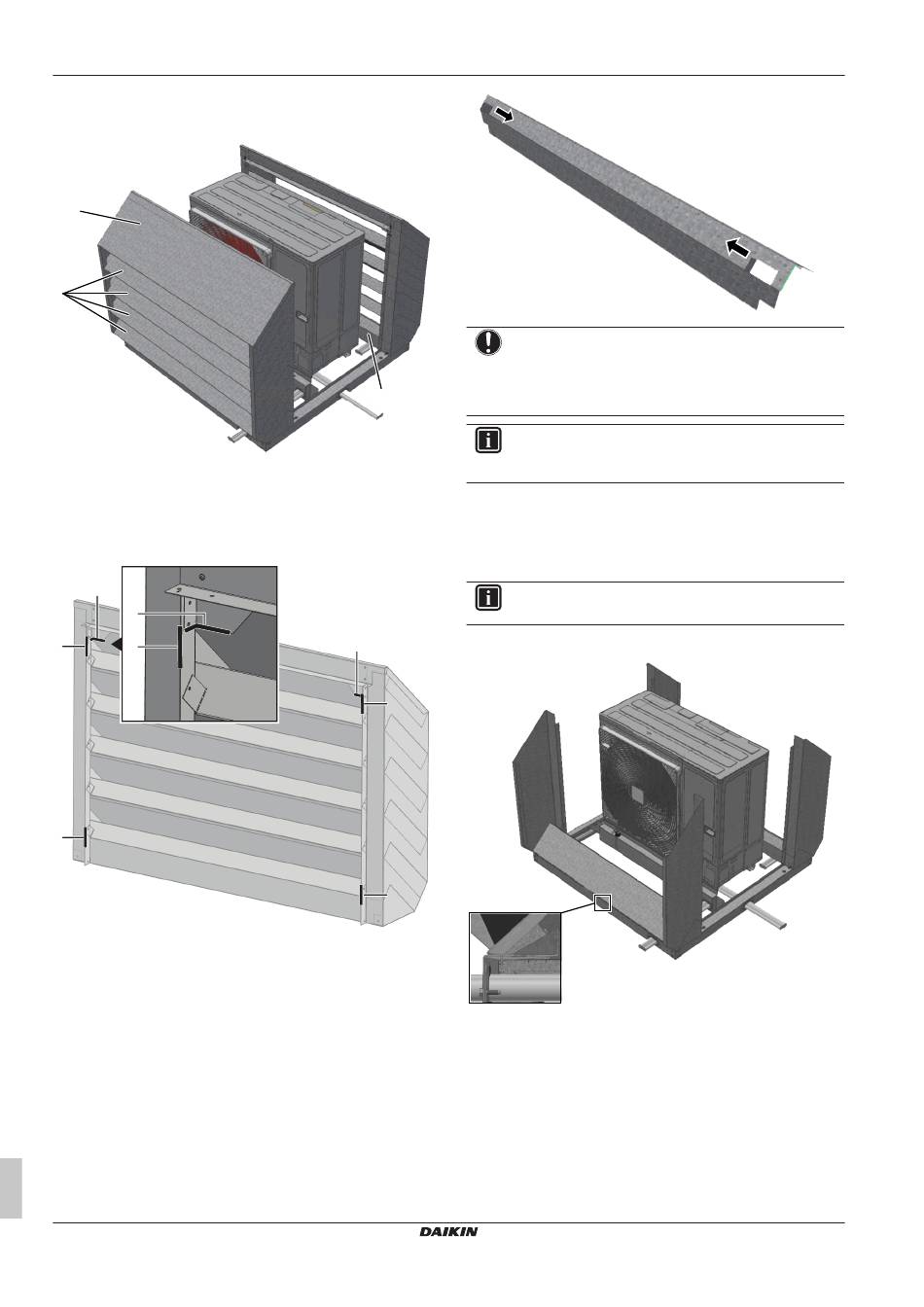

4.6 Informationen zur Montage der
Lamellen
c
b
a Untere Lamellen (2×)
b Zwischenlamellen (8×)
c Obere Lamellen (2×)
Im Bereich der Lamellen wurde für den Transport Schutzband
angebracht. Entfernen Sie das Band vor der Installation der
Lamellen.
a
a
b b
b
a Schutzband an der oberen Lamelle (4×)
b Schutzband an der vertikalen Halterung, links und rechts
(8×)
4.6.1

So installieren Sie die unteren Lamellen

1 Führen Sie die unteren Lamellen in die vertikalen Halterungen
(Teil G und H).
2 Biegen Sie die Montageränder 90° zu den Lamellen.
Installationsanleitung
8
HINWEIS
Die Ränder MÜSSEN in einem 90-Grad-Winkel gebogen
werden. Wenn der Winkel beim Biegen <90° ist, kann es
auf der Geräteoberfläche zu Kratzern kommen. Gehen Sie
a
beim Installieren der Lamellen vorsichtig vor.
INFORMATION
Die Ränder MÜSSEN mit den vertikalen Halterungen
verbunden werden.
3 Halten Sie den Rand und die vertikale Halterung gut mit der
Hand fest, um sicherzustellen, dass die Bohrungen aneinander
ausgerichtet sind.
4 Fixieren Sie den Rand mit M5-Torx-Schrauben (Zubehör A) und
Unterlegscheiben (Zubehör B), die Sie von innen einsetzen.
INFORMATION
Ziehen Sie sie handfest an (Anzugsdrehmoment <5 N∙m).
a
b
b
4.6.2
1 Führen Sie die Zwischenlamellen in die vertikalen Halterungen
(Teil G und H).
2 Positionieren Sie auf jeder Seite 4 Zwischenlamellen.
3 Biegen Sie die Montageränder 90° zu den Lamellen.

So installieren Sie die Zwischenlamellen

EKLN140A1
Schallschutzgehäuse
4P650154-1B – 2022.05
