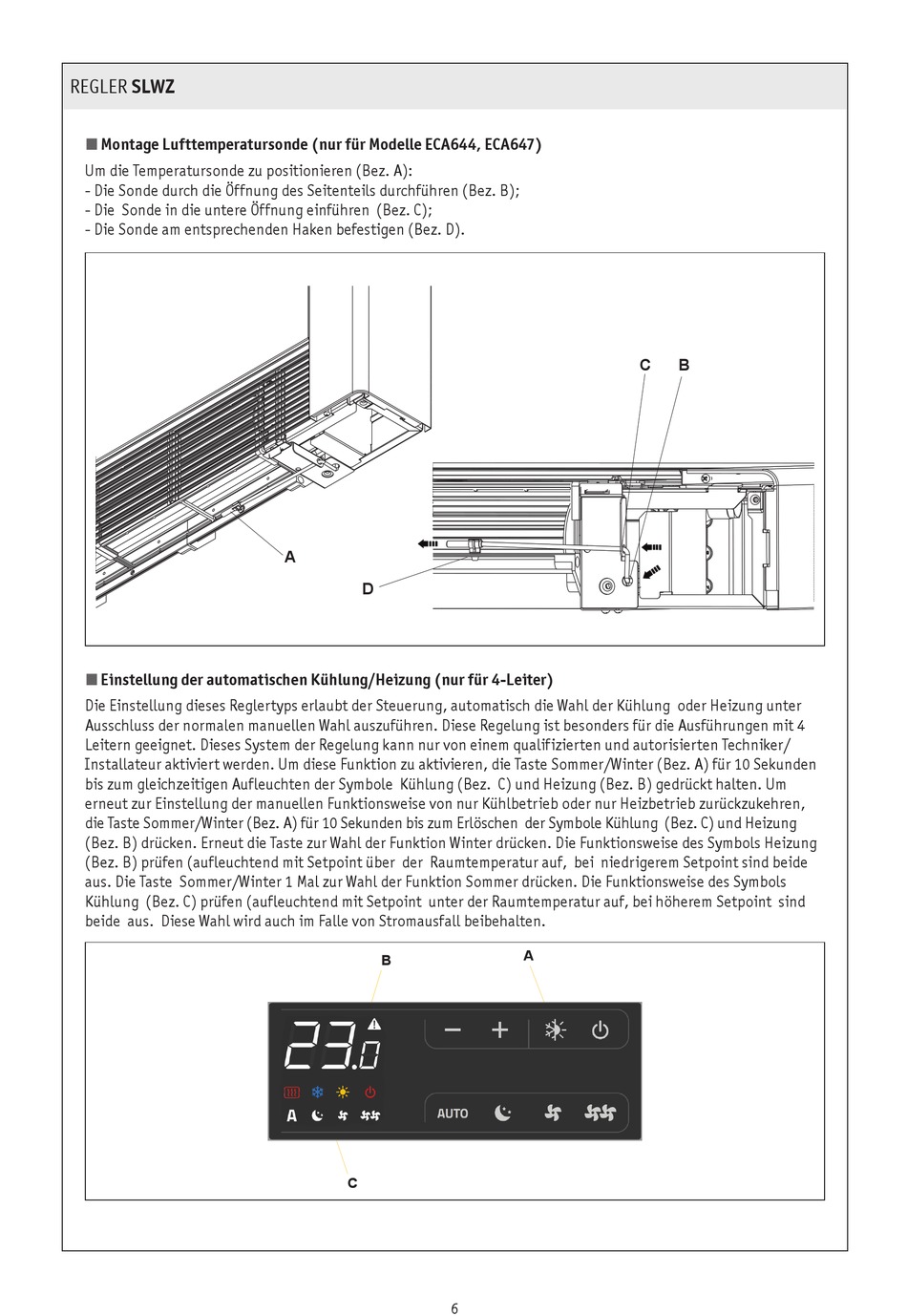

REGLER SLWZ
Montage Lufttemperatursonde (nur für Modelle ECA644, ECA647)
n
Um die Temperatursonde zu positionieren (Bez. A):
- Die Sonde durch die Öffnung des Seitenteils durchführen (Bez. B);
- Die Sonde in die untere Öffnung einführen (Bez. C);
- Die Sonde am entsprechenden Haken befestigen (Bez. D).
Einstellung der automatischen Kühlung/Heizung (nur für 4-Leiter)
n
Die Einstellung dieses Reglertyps erlaubt der Steuerung, automatisch die Wahl der Kühlung oder Heizung unter
Ausschluss der normalen manuellen Wahl auszuführen. Diese Regelung ist besonders für die Ausführungen mit 4
Leitern geeignet. Dieses System der Regelung kann nur von einem qualifizierten und autorisierten Techniker/
Installateur aktiviert werden. Um diese Funktion zu aktivieren, die Taste Sommer/Winter (Bez. A) für 10 Sekunden
bis zum gleichzeitigen Aufleuchten der Symbole Kühlung (Bez. C) und Heizung (Bez. B) gedrückt halten. Um
erneut zur Einstellung der manuellen Funktionsweise von nur Kühlbetrieb oder nur Heizbetrieb zurückzukehren,
die Taste Sommer/Winter (Bez. A) für 10 Sekunden bis zum Erlöschen der Symbole Kühlung (Bez. C) und Heizung
(Bez. B) drücken. Erneut die Taste zur Wahl der Funktion Winter drücken. Die Funktionsweise des Symbols Heizung
(Bez. B) prüfen (aufleuchtend mit Setpoint über der Raumtemperatur auf, bei niedrigerem Setpoint sind beide
aus. Die Taste Sommer/Winter 1 Mal zur Wahl der Funktion Sommer drücken. Die Funktionsweise des Symbols
Kühlung (Bez. C) prüfen (aufleuchtend mit Setpoint unter der Raumtemperatur auf, bei höherem Setpoint sind
beide aus. Diese Wahl wird auch im Falle von Stromausfall beibehalten.
A
D
B
C
^ r q l
C
6
C
B
A
