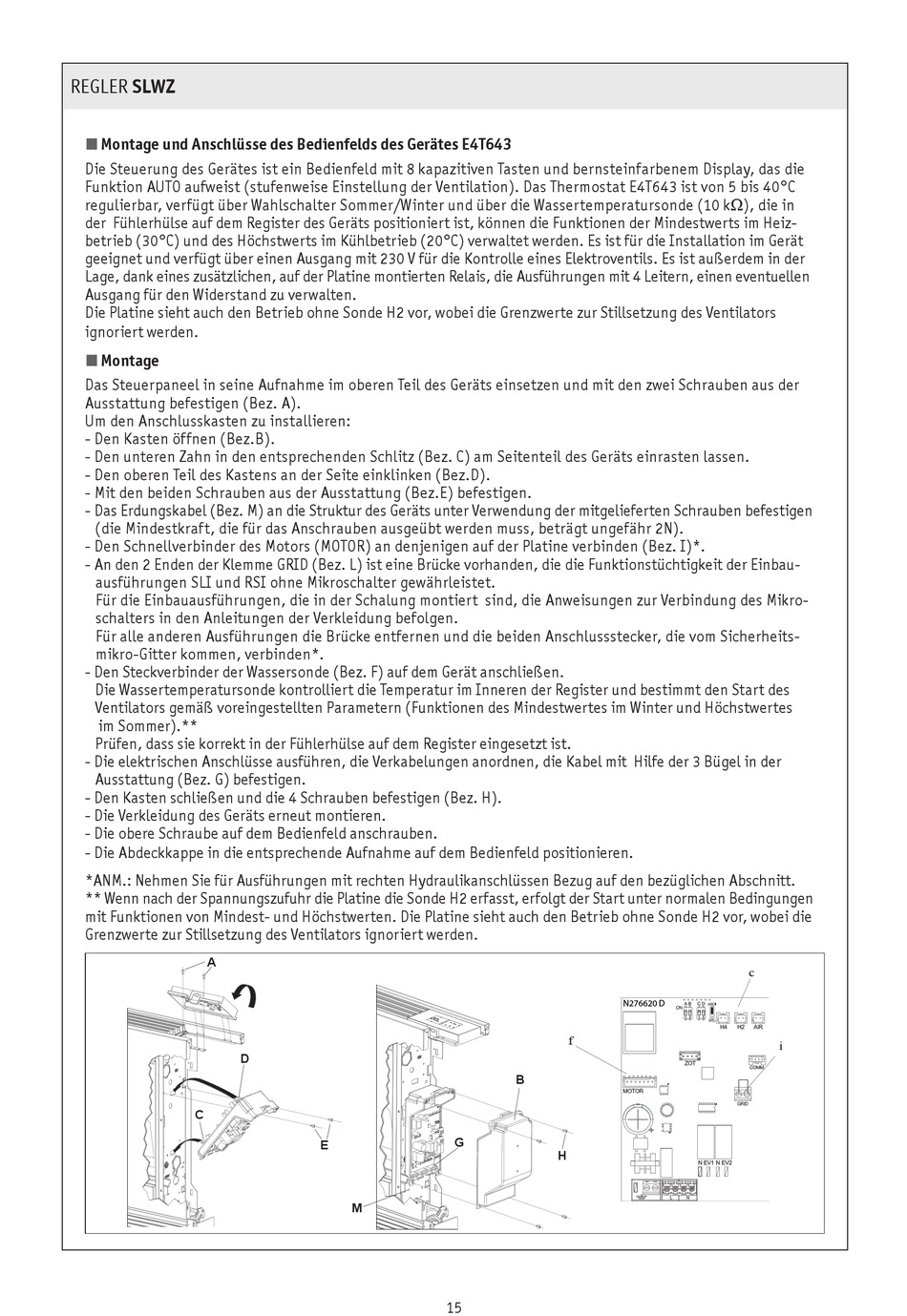

REGLER SLWZ
Montage und Anschlüsse des Bedienfelds des Gerätes E4T643
n
Die Steuerung des Gerätes ist ein Bedienfeld mit 8 kapazitiven Tasten und bernsteinfarbenem Display, das die
Funktion AUTO aufweist (stufenweise Einstellung der Ventilation). Das Thermostat E4T643 ist von 5 bis 40°C
regulierbar, verfügt über Wahlschalter Sommer/Winter und über die Wassertemperatursonde (10 kΩ), die in
der Fühlerhülse auf dem Register des Geräts positioniert ist, können die Funktionen der Mindestwerts im Heiz-
betrieb (30°C) und des Höchstwerts im Kühlbetrieb (20°C) verwaltet werden. Es ist für die Installation im Gerät
geeignet und verfügt über einen Ausgang mit 230 V für die Kontrolle eines Elektroventils. Es ist außerdem in der
Lage, dank eines zusätzlichen, auf der Platine montierten Relais, die Ausführungen mit 4 Leitern, einen eventuellen
Ausgang für den Widerstand zu verwalten.
Die Platine sieht auch den Betrieb ohne Sonde H2 vor, wobei die Grenzwerte zur Stillsetzung des Ventilators
ignoriert werden.
Montage
n
Das Steuerpaneel in seine Aufnahme im oberen Teil des Geräts einsetzen und mit den zwei Schrauben aus der
Ausstattung befestigen (Bez. A).
Um den Anschlusskasten zu installieren:
- Den Kasten öffnen (Bez.B).
- Den unteren Zahn in den entsprechenden Schlitz (Bez. C) am Seitenteil des Geräts einrasten lassen.
- Den oberen Teil des Kastens an der Seite einklinken (Bez.D).
- Mit den beiden Schrauben aus der Ausstattung (Bez.E) befestigen.
- Das Erdungskabel (Bez. M) an die Struktur des Geräts unter Verwendung der mitgelieferten Schrauben befestigen
(die Mindestkraft, die für das Anschrauben ausgeübt werden muss, beträgt ungefähr 2n).
- Den Schnellverbinder des Motors (MOTOR) an denjenigen auf der Platine verbinden (Bez. I)*.
- An den 2 Enden der Klemme GRID (Bez. L) ist eine Brücke vorhanden, die die Funktionstüchtigkeit der Einbau-
ausführungen SLI und RSI ohne Mikroschalter gewährleistet.
Für die Einbauausführungen, die in der Schalung montiert sind, die Anweisungen zur Verbindung des Mikro-
schalters in den Anleitungen der Verkleidung befolgen.
Für alle anderen Ausführungen die Brücke entfernen und die beiden Anschlussstecker, die vom Sicherheits-
mikro-Gitter kommen, verbinden*.
- Den Steckverbinder der Wassersonde (Bez. F) auf dem Gerät anschließen.
Die Wassertemperatursonde kontrolliert die Temperatur im Inneren der Register und bestimmt den Start des
Ventilators gemäß voreingestellten Parametern (Funktionen des Mindestwertes im Winter und Höchstwertes
im Sommer).**
Prüfen, dass sie korrekt in der Fühlerhülse auf dem Register eingesetzt ist.
- Die elektrischen Anschlüsse ausführen, die Verkabelungen anordnen, die Kabel mit Hilfe der 3 Bügel in der
Ausstattung (Bez. G) befestigen.
- Den Kasten schließen und die 4 Schrauben befestigen (Bez. H).
- Die Verkleidung des Geräts erneut montieren.
- Die obere Schraube auf dem Bedienfeld anschrauben.
- Die Abdeckkappe in die entsprechende Aufnahme auf dem Bedienfeld positionieren.
*AnM.: nehmen Sie für Ausführungen mit rechten Hydraulikanschlüssen Bezug auf den bezüglichen Abschnitt.
** Wenn nach der Spannungszufuhr die Platine die Sonde H2 erfasst, erfolgt der Start unter normalen Bedingungen
mit Funktionen von Mindest- und Höchstwerten. Die Platine sieht auch den Betrieb ohne Sonde H2 vor, wobei die
Grenzwerte zur Stillsetzung des Ventilators ignoriert werden.
A
D
C
G
E
M
15
N276620 D
f
B
H
c
i
