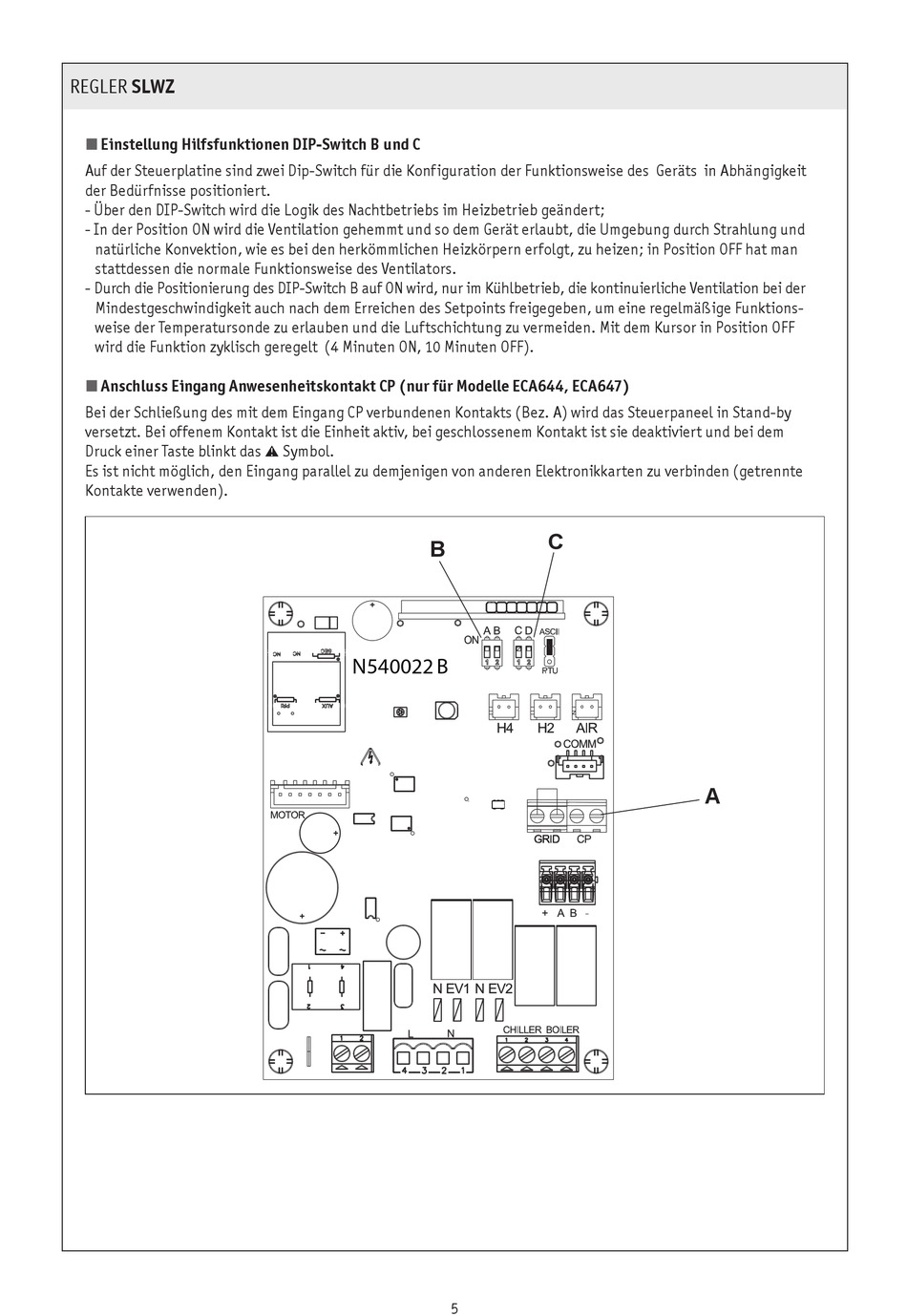

REGLER SLWZ
Einstellung Hilfsfunktionen DIP-Switch B und C
n
Auf der Steuerplatine sind zwei Dip-Switch für die Konfiguration der Funktionsweise des Geräts in Abhängigkeit
der Bedürfnisse positioniert.
- Über den DIP-Switch wird die Logik des nachtbetriebs im Heizbetrieb geändert;
- In der Position On wird die Ventilation gehemmt und so dem Gerät erlaubt, die Umgebung durch Strahlung und
natürliche Konvektion, wie es bei den herkömmlichen Heizkörpern erfolgt, zu heizen; in Position OFF hat man
stattdessen die normale Funktionsweise des Ventilators.
- Durch die Positionierung des DIP-Switch B auf On wird, nur im Kühlbetrieb, die kontinuierliche Ventilation bei der
Mindestgeschwindigkeit auch nach dem Erreichen des Setpoints freigegeben, um eine regelmäßige Funktions-
weise der Temperatursonde zu erlauben und die Luftschichtung zu vermeiden. Mit dem Kursor in Position OFF
wird die Funktion zyklisch geregelt (4 Minuten On, 10 Minuten OFF).
Anschluss Eingang Anwesenheitskontakt CP (nur für Modelle ECA644, ECA647)
n
Bei der Schließung des mit dem Eingang CP verbundenen Kontakts (Bez. A) wird das Steuerpaneel in Stand-by
versetzt. Bei offenem Kontakt ist die Einheit aktiv, bei geschlossenem Kontakt ist sie deaktiviert und bei dem
Druck einer Taste blinkt das a Symbol.
Es ist nicht möglich, den Eingang parallel zu demjenigen von anderen Elektronikkarten zu verbinden (getrennte
Kontakte verwenden).
B
N540022 B
5
C
A
