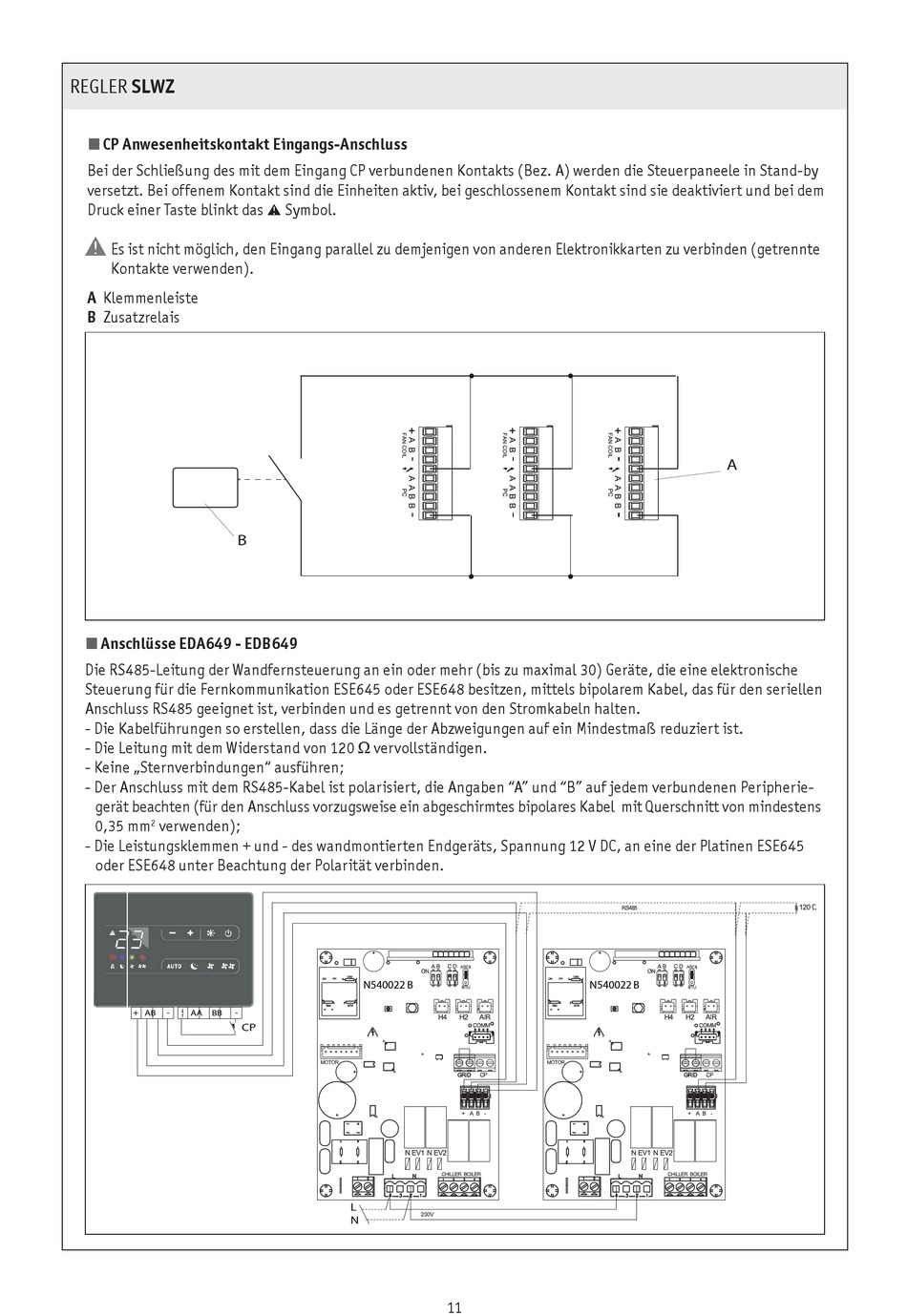

REGLER SLWZ
CP Anwesenheitskontakt Eingangs-Anschluss
n
Bei der Schließung des mit dem Eingang CP verbundenen Kontakts (Bez. A) werden die Steuerpaneele in Stand-by
versetzt. Bei offenem Kontakt sind die Einheiten aktiv, bei geschlossenem Kontakt sind sie deaktiviert und bei dem
Druck einer Taste blinkt das a Symbol.
Es ist nicht möglich, den Eingang parallel zu demjenigen von anderen Elektronikkarten zu verbinden (getrennte
Kontakte verwenden).
A Klemmenleiste
B Zusatzrelais
B
Anschlüsse EDA649 - EDB649
n
Die RS485-Leitung der Wandfernsteuerung an ein oder mehr (bis zu maximal 30) Geräte, die eine elektronische
Steuerung für die Fernkommunikation ESE645 oder ESE648 besitzen, mittels bipolarem Kabel, das für den seriellen
Anschluss RS485 geeignet ist, verbinden und es getrennt von den Stromkabeln halten.
- Die Kabelführungen so erstellen, dass die Länge der Abzweigungen auf ein Mindestmaß reduziert ist.
- Die Leitung mit dem Widerstand von 120 Ω vervollständigen.
- Keine „Sternverbindungen" ausführen;
- Der Anschluss mit dem RS485-Kabel ist polarisiert, die Angaben "A" und "B" auf jedem verbundenen Peripherie-
gerät beachten (für den Anschluss vorzugsweise ein abgeschirmtes bipolares Kabel mit Querschnitt von mindestens
0,35 mm
verwenden);
2
- Die Leistungsklemmen + und - des wandmontierten Endgeräts, Spannung 12 V DC, an eine der Platinen ESE645
oder ESE648 unter Beachtung der Polarität verbinden.
+ AB
-
AA
BB
-
CP
N540022 B
L
N
11
A
N540022 B
