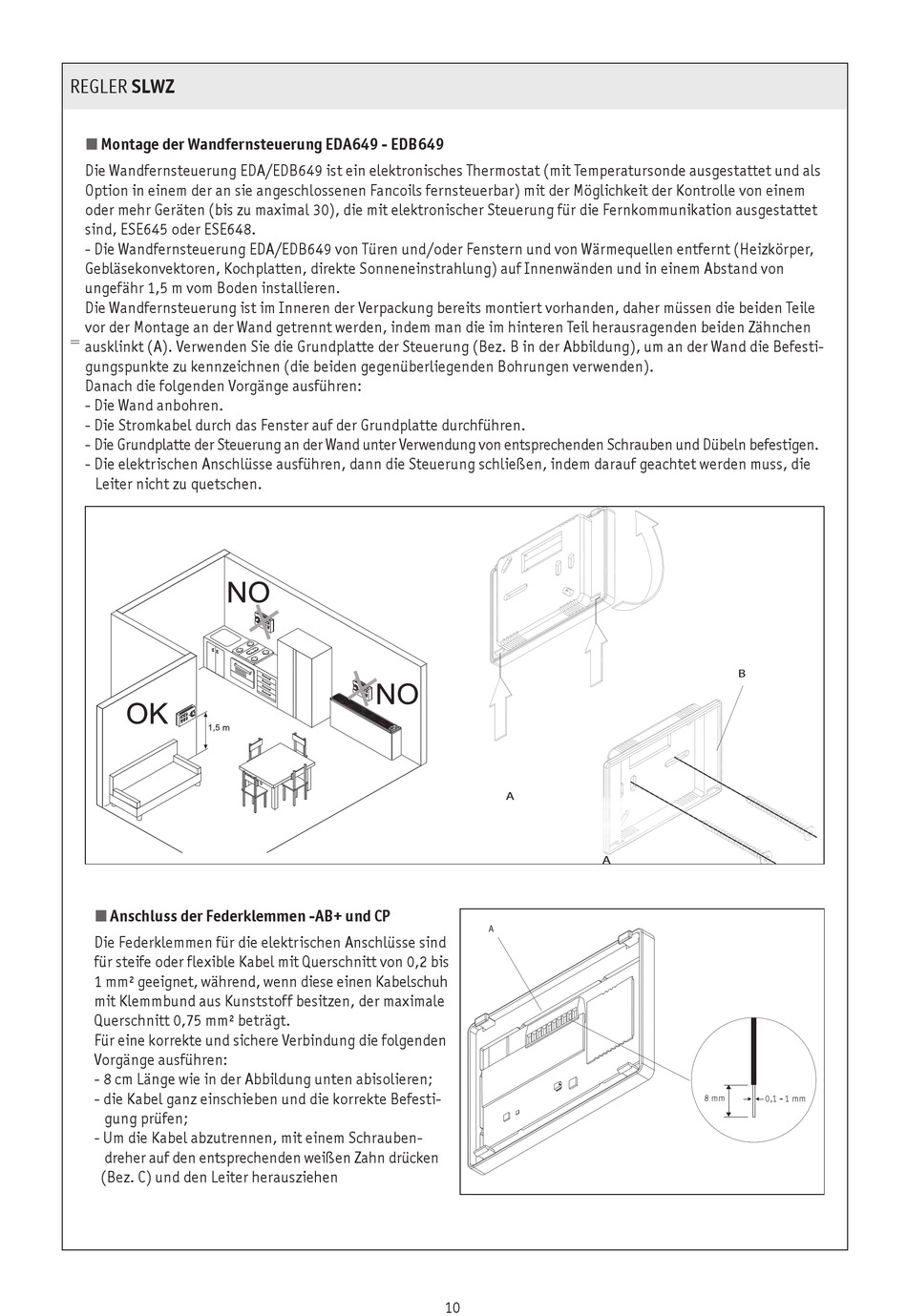

REGLER SLWZ
Montage der Wandfernsteuerung EDA649 - EDB649
n
Die Wandfernsteuerung EDA/EDB649 ist ein elektronisches Thermostat (mit Temperatursonde ausgestattet und als
Option in einem der an sie angeschlossenen Fancoils fernsteuerbar) mit der Möglichkeit der Kontrolle von einem
oder mehr Geräten (bis zu maximal 30), die mit elektronischer Steuerung für die Fernkommunikation ausgestattet
sind, ESE645 oder ESE648.
- Die Wandfernsteuerung EDA/EDB649 von Türen und/oder Fenstern und von Wärmequellen entfernt (Heizkörper,
Gebläsekonvektoren, Kochplatten, direkte Sonneneinstrahlung) auf Innenwänden und in einem Abstand von
ungefähr 1,5 m vom Boden installieren.
Die Wandfernsteuerung ist im Inneren der Verpackung bereits montiert vorhanden, daher müssen die beiden Teile
vor der Montage an der Wand getrennt werden, indem man die im hinteren Teil herausragenden beiden Zähnchen
=
ausklinkt (A). Verwenden Sie die Grundplatte der Steuerung (Bez. B in der Abbildung), um an der Wand die Befesti-
gungspunkte zu kennzeichnen (die beiden gegenüberliegenden Bohrungen verwenden).
Danach die folgenden Vorgänge ausführen:
- Die Wand anbohren.
- Die Stromkabel durch das Fenster auf der Grundplatte durchführen.
- Die Grundplatte der Steuerung an der Wand unter Verwendung von entsprechenden Schrauben und Dübeln befestigen.
- Die elektrischen Anschlüsse ausführen, dann die Steuerung schließen, indem darauf geachtet werden muss, die
Leiter nicht zu quetschen.
Anschluss der Federklemmen -AB+ und CP
n
Die Federklemmen für die elektrischen Anschlüsse sind
für steife oder flexible Kabel mit Querschnitt von 0,2 bis
1 mm² geeignet, während, wenn diese einen Kabelschuh
mit Klemmbund aus Kunststoff besitzen, der maximale
Querschnitt 0,75 mm² beträgt.
Für eine korrekte und sichere Verbindung die folgenden
Vorgänge ausführen:
- 8 cm Länge wie in der Abbildung unten abisolieren;
- die Kabel ganz einschieben und die korrekte Befesti-
gung prüfen;
- Um die Kabel abzutrennen, mit einem Schrauben-
dreher auf den entsprechenden weißen Zahn drücken
(Bez. C) und den Leiter herausziehen
A
A
^
A
10
B
8 mm
0,1 - 1 mm
