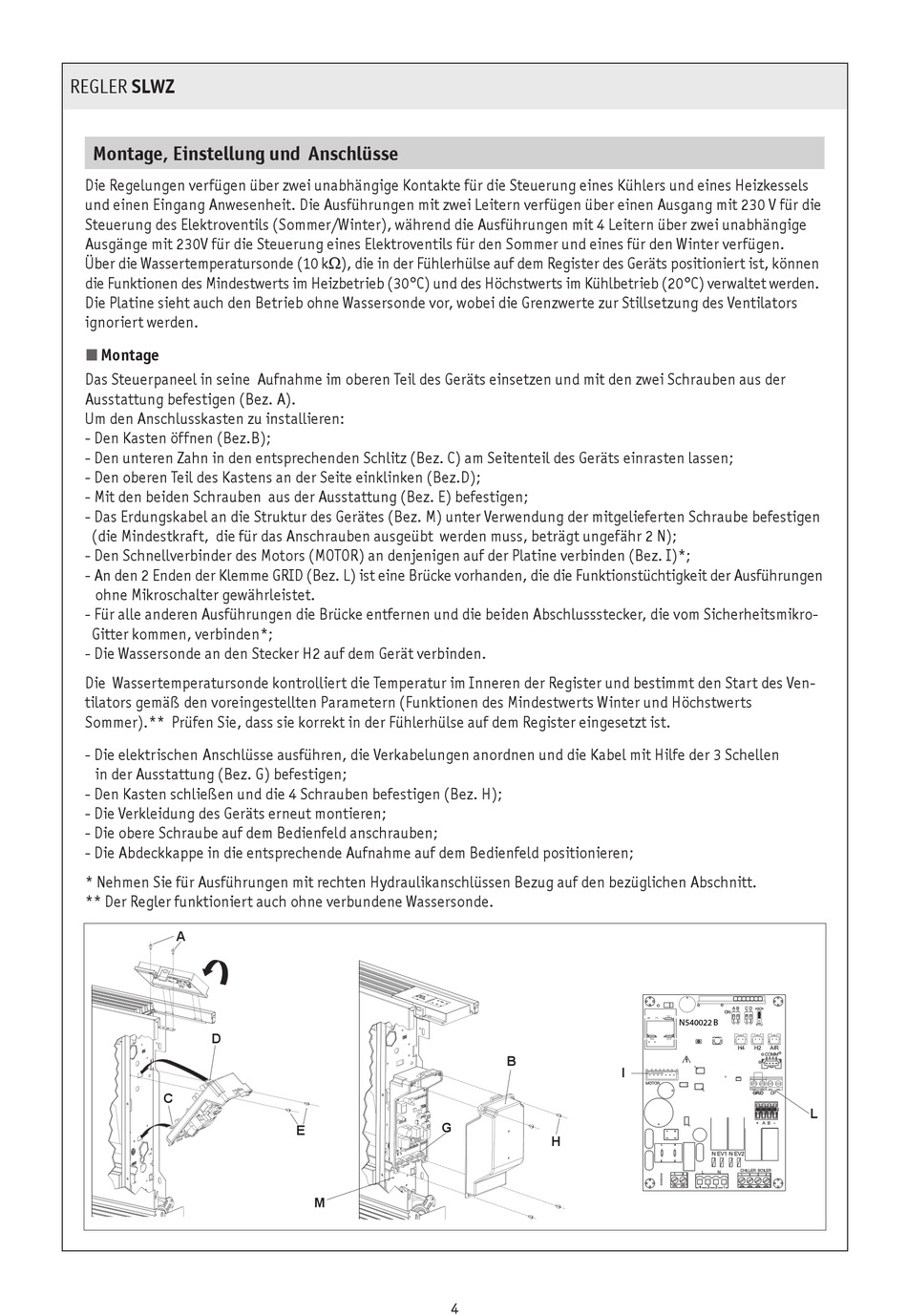

REGLER SLWZ
Montage, Einstellung und Anschlüsse
Die Regelungen verfügen über zwei unabhängige Kontakte für die Steuerung eines Kühlers und eines Heizkessels
und einen Eingang Anwesenheit. Die Ausführungen mit zwei Leitern verfügen über einen Ausgang mit 230 V für die
Steuerung des Elektroventils (Sommer/Winter), während die Ausführungen mit 4 Leitern über zwei unabhängige
Ausgänge mit 230V für die Steuerung eines Elektroventils für den Sommer und eines für den Winter verfügen.
Über die Wassertemperatursonde (10 kΩ), die in der Fühlerhülse auf dem Register des Geräts positioniert ist, können
die Funktionen des Mindestwerts im Heizbetrieb (30°C) und des Höchstwerts im Kühlbetrieb (20°C) verwaltet werden.
Die Platine sieht auch den Betrieb ohne Wassersonde vor, wobei die Grenzwerte zur Stillsetzung des Ventilators
ignoriert werden.
Montage
n
Das Steuerpaneel in seine Aufnahme im oberen Teil des Geräts einsetzen und mit den zwei Schrauben aus der
Ausstattung befestigen (Bez. A).
Um den Anschlusskasten zu installieren:
- Den Kasten öffnen (Bez.B);
- Den unteren Zahn in den entsprechenden Schlitz (Bez. C) am Seitenteil des Geräts einrasten lassen;
- Den oberen Teil des Kastens an der Seite einklinken (Bez.D);
- Mit den beiden Schrauben aus der Ausstattung (Bez. E) befestigen;
- Das Erdungskabel an die Struktur des Gerätes (Bez. M) unter Verwendung der mitgelieferten Schraube befestigen
(die Mindestkraft, die für das Anschrauben ausgeübt werden muss, beträgt ungefähr 2 n);
- Den Schnellverbinder des Motors (MOTOR) an denjenigen auf der Platine verbinden (Bez. I)*;
- An den 2 Enden der Klemme GRID (Bez. L) ist eine Brücke vorhanden, die die Funktionstüchtigkeit der Ausführungen
ohne Mikroschalter gewährleistet.
- Für alle anderen Ausführungen die Brücke entfernen und die beiden Abschlussstecker, die vom Sicherheitsmikro-
Gitter kommen, verbinden*;
- Die Wassersonde an den Stecker H2 auf dem Gerät verbinden.
Die Wassertemperatursonde kontrolliert die Temperatur im Inneren der Register und bestimmt den Start des Ven-
tilators gemäß den voreingestellten Parametern (Funktionen des Mindestwerts Winter und Höchstwerts
Sommer).** Prüfen Sie, dass sie korrekt in der Fühlerhülse auf dem Register eingesetzt ist.
- Die elektrischen Anschlüsse ausführen, die Verkabelungen anordnen und die Kabel mit Hilfe der 3 Schellen
in der Ausstattung (Bez. G) befestigen;
- Den Kasten schließen und die 4 Schrauben befestigen (Bez. H);
- Die Verkleidung des Geräts erneut montieren;
- Die obere Schraube auf dem Bedienfeld anschrauben;
- Die Abdeckkappe in die entsprechende Aufnahme auf dem Bedienfeld positionieren;
* nehmen Sie für Ausführungen mit rechten Hydraulikanschlüssen Bezug auf den bezüglichen Abschnitt.
** Der Regler funktioniert auch ohne verbundene Wassersonde.
A
D
C
G
E
M
4
N540022 B
B
I
H
L
