REGLER SLWZ

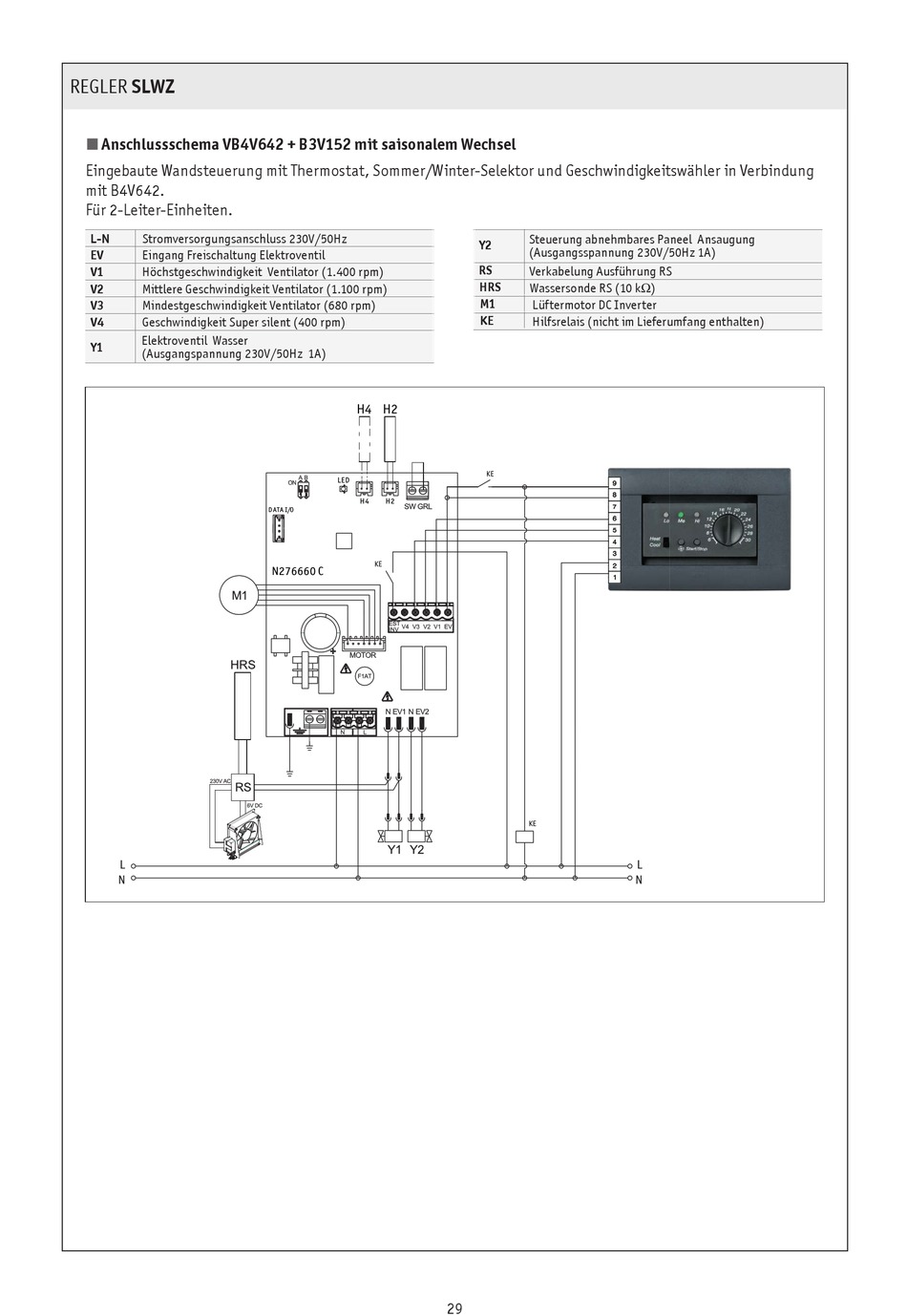

Anschlussschema VB4V642 + B3V152 mit saisonalem Wechsel
n
Eingebaute Wandsteuerung mit Thermostat, Sommer/Winter-Selektor und Geschwindigkeitswähler in Verbindung
mit B4V642.
Für 2-Leiter-Einheiten.
L-N
Stromversorgungsanschluss 230V/50Hz
EV
Eingang Freischaltung Elektroventil
V1
Höchstgeschwindigkeit Ventilator (1.400 rpm)
V2
Mittlere Geschwindigkeit Ventilator (1.100 rpm)
V3
Mindestgeschwindigkeit Ventilator (680 rpm)
V4
Geschwindigkeit Super silent (400 rpm)
Elektroventil Wasser
Y1
(Ausgangspannung 230V/50Hz 1A)
L
N
H4 H2
LED
H4
H2
D ATA I/O
KE
N276660 C
Steuerung abnehmbares Paneel Ansaugung
Y2
(Ausgangsspannung 230V/50Hz 1A)
RS
Verkabelung Ausführung RS
HRS
Wassersonde RS (10 kΩ)
M1
Lüftermotor DC Inverter
KE
Hilfsrelais (nicht im Lieferumfang enthalten)
KE
KE
29
L
N
