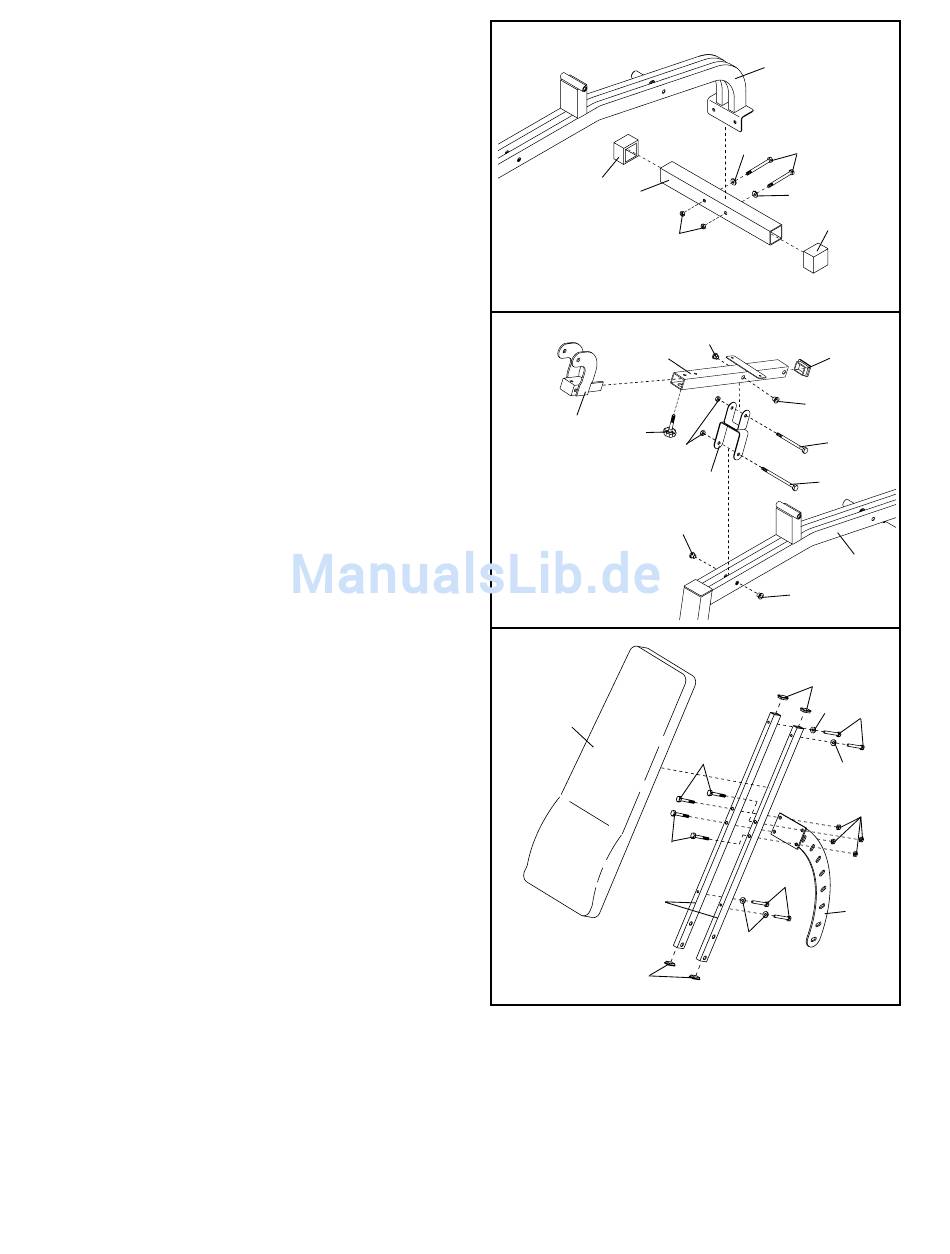

2. Drücken Sie eine 50mm quadratische Außenkappe
(22) in jedes Ende des hinteren Stabilisators (3).
Befestigen Sie den hinteren Stabilisator (3) an
den Bankrahmen (1) mit zwei M10 x 65mm
Bolzen (31), zwei M10 Unterlegscheiben (32) und
zwei M10 Nylon-Verschlussmuttern (33).
3. Drücken Sie eine 40mm x 50mm Innenkappe (20)
in das angezeigte Ende des Sitzrahmens (5).
Drücken Sie 8mm Buchsen (14) in die
angezeigten Löcher im Sitz- und Bankrahmen.
Befestigen Sie die Beinhebelklammer (7) mit dem
M10 x 45mm Verstellknopf (28) am Sitzrahmen (5).
Befestigen Sie die Sitzklammer (6) mit dem M10
x 75mm Bolzen (27) und einer M10 Nylon-
Verschlussmutter (33) am Sitzrahmen (5).
Befestigen Sie die Sitzklammer (6) mit dem M10
x 100mm Bolzen (30) und einer M10 Nylon-
Verschlussmutter (33) am Bankrahmen (1).
Ziehen Sie die M10 Nylon-Versclussmuttern
(33) nicht zu fest an, die Sitzklammer (6) muss
sich leicht drehen können.
4. Drücken Sie die vier 20mm x 40mm Innenkappen
(12) in die Enden der Rückenlehnerahmen (8).
Richten Sie die Rückenlehnerahmen so aus
wie gezeigt.
Befestigen Sie die Rückenlehneklammer (9) am
Rückenlehnerahmen (8) mit vier M8 x 55mm
Einsteckbolzen (24) und vier M8 Nylon-
Verschlussmuttern (25).
Befestigen Sie die Rückenlehne (10) an die
Rückenlehnerahmen (8) mit vier M6 x 50mm
Bolzen (23) und vier M6 Unterlegscheiben (34).
Die Rückenlehne muss so ausgerichtet sein
wie gezeigt.
2
22
3
3
7
28
4
10
12
7
1
31
32
32
22
33
14
5
14
27
33
6
30
14
14
12
34
24
24
23
8
34
20
1
23
34
25
9
