Schaltbilder
Reco-Boxx ZXR / ZXA / Flat
Eine Marke der MAICO-Gruppe
Zu beachten: Es sind die technischen Spezifikationen des gewählten RLT-Gerätes zur Auswahl der Kabelspezifikation zugrunde zu legen. Diese Kabelzugliste ist nicht auf ein bestimmtes Gerät festgelegt!

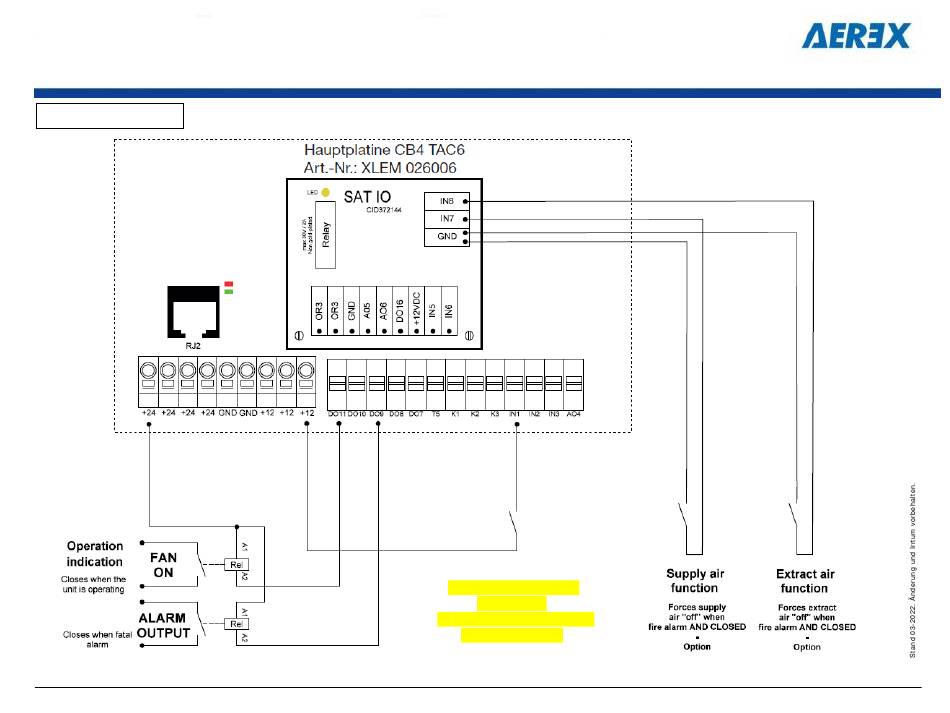

Anschlussplan Nr. 5
Feueralarm
Externer Feueralarm
(N.O. / N.C)
➔ Siehe Anschlussplan
Nr. 5.1 / 5.2 / 5.3
DO9 = ALARMAUSGANG (open Kollektor; Vmax=24 VDC; Imax=0,1 A)
DO11 = VENTILATOR AN-AUSGANG (open Kollektor; Vmax=24 VDC; Imax=0,1 A)
7
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 Villingen-Schwenningen, Tel: 0 77 20 / 694-88 0, E-Mail: info@aerex.de
