i SERIES SOLAR STATIONS
083053: MBS2800i, 083060: MBS1800i en 083077: MBS800
1. Application

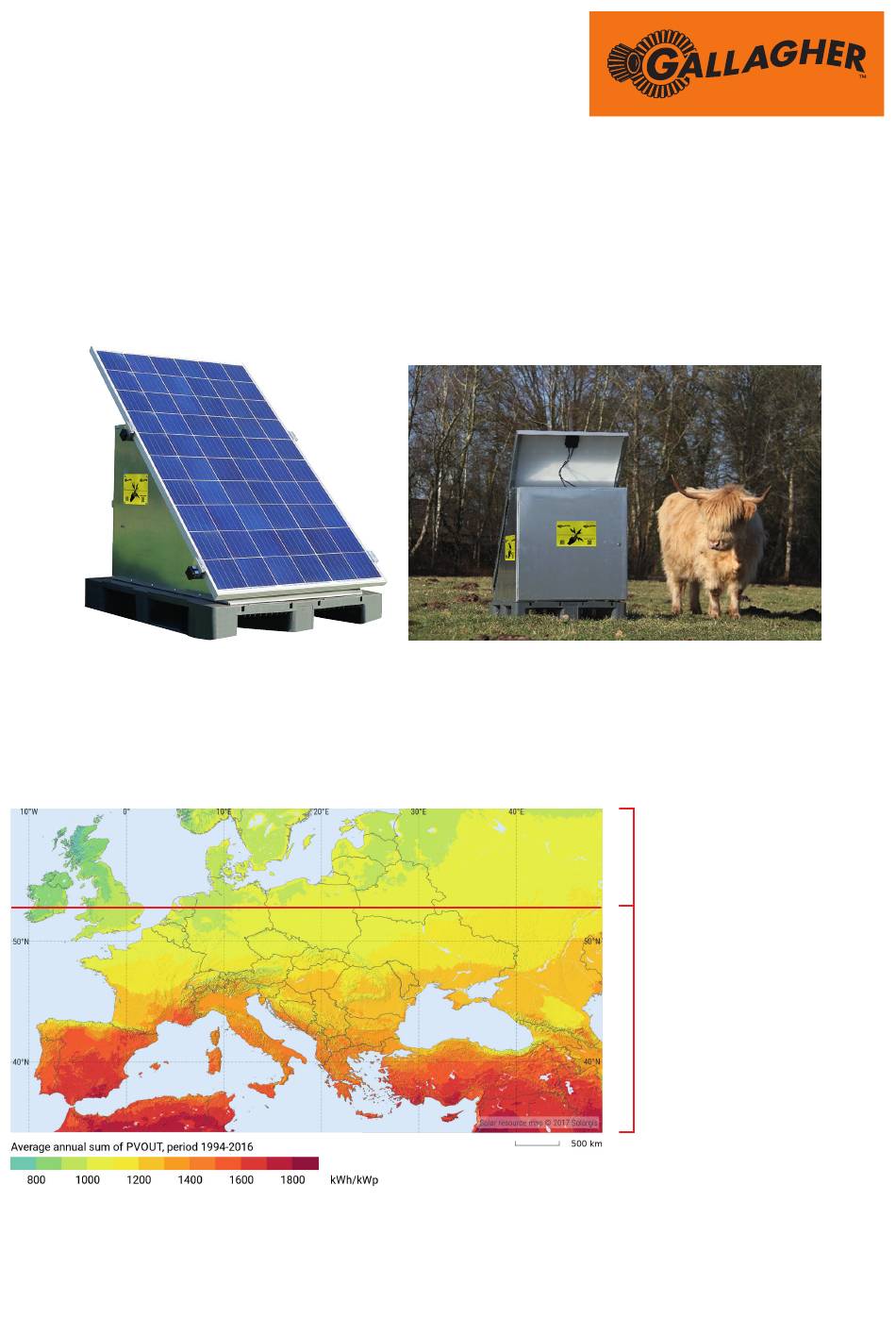

The i Series solar stations are optimised for year-round use, according to the latitude given in fi gure 1.1. They offer the possibility to
safely electrify even the largest grazing areas year round without the need for a mains power supply. Under normal weather conditions,
i Series solar stations guarantee year-long maintenance-free operation.
Figure 1.1: Photovoltaic power potential, source: Solargis
MANUAL
Winter break under
circumstances
Year-long operational
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gallagher i Serie
Inhaltszusammenfassung für Gallagher i Serie
- Seite 1 MANUAL i SERIES SOLAR STATIONS 083053: MBS2800i, 083060: MBS1800i en 083077: MBS800 1. Application The i Series solar stations are optimised for year-round use, according to the latitude given in fi gure 1.1. They offer the possibility to safely electrify even the largest grazing areas year round without the need for a mains power supply. Under normal weather conditions, i Series solar stations guarantee year-long maintenance-free operation.
-
Seite 2: Installation Instructions
2. Versions MBS1800i, MBS2800i and 3. Installation instructions MBS800 Location: When selecting a suitable location, it is essential to take into account that the location is fully OUT OF THE SHADE all day The kit comprises: long. Even partial shading of the solar panel, regardless of how minimal, will result in a signifi cant loss of effi ciency! The solar panel must be placed in a southerly facing direction. -
Seite 3: Installation Steps
• 1 shovel or spade approx. 10 cm for attachment). Once again remove the plastic • 1 earth drill ø 10 cm recommended (Gallagher article no. insulation and clamp the wire to the earth rod using the earthing 704668) clamp. -
Seite 4: Accessories
4. Solar panel control 4.3 App overview Live data Your solar panel is designed to generate enough energy to Obtain live data from your solar station. power the fence energizer throughout the year. The best solar components are used for this purpose. MPPT technology constantly monitors the voltage and current output of your solar panels... - Seite 5 5.2 Gallagher tools Art.nr. Description Ground drill ø10 cm not included 704668 Post Holer not included 017614 Post hammer 6. FAQs How do I know whether the batteries are still functioning correctly? Using the VictronConnect app, you can check the voltage directly on your phone.
-
Seite 6: Handleitung I Series Solarstationen
HANDLEITUNG i SERIES SOLARSTATIONEN 083053: MBS2800i, 083060: MBS1800i en 083077: MBS800 1. Einsatzhinweise Die i Series Solarstationen sind für den ganzjährigen Betrieb in Norddeutschland bzw. am Längengrad gemäß Abbildung 1.1 sowie südlich davon optimiert. Sie bieten die Möglichkeit, auch große und größte Weidefl ächen fernab vom Stromversorgungsnetz ganzjährig sicher zu elektrifi zieren. -
Seite 7: Lieferumfang
2. Modellvarianten MBS2800i, MBS1800i, 3. Montagehinweise MBS800 Aufstellort: Bei der Auswahl des Aufstellortes ist unbedingt zu berücksichtigen, dass der Standort im gesamt Tagesverlauf Lieferumfang: OHNE Schatten ist. Auch eine zunächst gering erscheinende Teilbeschattung des Solarmodules führt zu einer erheblichen Einschränkung des Wirkungsgrades! Das Modul sollte exakt nach Süden ausgerichtet stehen. -
Seite 8: Benötigtes Werkzeug
Kabel (+ ca. 10cm für die Befestigung) ein. Entfernen Sie wieder die • 1 Erdbohrer ø 10cm empfohlen (Gallagher Artnr. 704668) Isolierung und klemmen Sie den Draht mit der Erdungsklemme an Bei der Montage sind für leichtes Arbeiten 2 Personen die Erdstab. -
Seite 9: Solaranlagensteuerung
4. Solaranlagensteuerung 4.3 App Überblick Live Datei Ihre Solaranlage ist so ausgelegt, dass sie genug Energie erzeugt, Holen Sie sich live Daten von Ihrem Solarladegerät. um das Weidezaungerät das ganze Jahr über zu betreiben. Um dies zu erreichen, wurden die besten Solarkomponenten verbaut. Die MPPT-Technologie überwacht ständig die Spannung und den Stromausgang Ihrer Solar PV Module... -
Seite 10: Gallagher Werkzeug
5.2 Gallagher Werkzeug 7. Tipps für das Lagern/Überwintern der Solarstation Art.nr. Umschreibung Idealerweise bleibt die Solarstation ganzjährig am Zaun. Soll die Solarstation eingelagert werden, ist darauf zu achten, dass es zu nicht einbegriffen 704668 Erdbohrer 10cm ø keiner Tiefentladung der Akkus kommt. Bei einer Tiefenentladung sinkt die Spannung dermaßen, dass der Akku vom Ladegerät... - Seite 11 MANUEL STATIONS SOLAIRES i SERIES 083053: MBS2800i, 083060: MBS1800i en 083077: MBS800 1. Application Les stations solaires des i Series sont conçues pour fonctionner de manière optimale toute l’année selon la cartographie indiquée dans l’illustration 1.1. Elles permettent d’électrifi er pendant toutes les saisons et en toute fi abilité de grands périmètres de prairies éloignées d’un point de raccordement au réseau électrique.
-
Seite 12: Ce Qui Est Inclus
2. Modèles MBS2800i, MBS1800i, MBS800 3. Installation instructions L’ensemble comprend livré comprend : Emplacement : Il est impératif de choisir un emplacement ENSOLEILLÉ pendant TOUTE la journée. En effet, si le panneau solaire se trouve partiellement ou temporairement dans une zone ombragée qui semble négligeable, cela nuit néanmoins considérablement au bon fonctionnement et à... -
Seite 13: Outillage Nécessaire
à la dernière barre de mise à la terre • 1 vrille ø 10 cm recommandée (n° art. Gallagher 704668) avec la cosse de mise à la terre Le montage à deux personnes est plus facile. - Seite 14 4. Réglage de l’installation solaire 4.2.2 Bluetooth Smart – appairage et connexion. • Activez Bluetooth sur votre appareil. • Ouvrez l’application VictronConnect et connectez-vous avec Votre installation solaire est conçue de sorte à produire Bluetooth. suffi samment d’énergie pour que l’électrifi cateur fonctionne toute •...
- Seite 15 (plein sud). * Seulement combiné avec 579009 Le régulateur solaire et l’électrificateur fonctionnent, mais ma clôture n’est pas électrifiée. 5.2 Outils Gallagher Différentes causes sont possibles : • La station solaire est désactivée et doit être réactivée avec la clé.
- Seite 16 HANDLEIDING i SERIES SOLAR BOXEN 083053: MBS2800i, 083060: MBS1800i en 083077: MBS800 1. Toepassing De Solarboxen (MBS1800i en MBS2800i) zijn uitermate geschikt voor gebruik het hele jaar rond in Europa, zowel Noord- als Zuid Europa. Ze geven de mogelijkheid om het hele jaar uw afrastering, ook voor grote oppervlakten, onder stroom te houden zonder een 230V schrikdraadapparaat te gebruiken.
-
Seite 17: Installatie-Instructies
2. Versies MBS1800i, MBS2800i en MBS800 3. Installatie instructies Wat is inbegrepen: Installatie plek: Wanneer u de plek selecteert waar u het station wilt installeren, is het zeer belangrijk dat u een plek selecteert volledig vrij van schaduw. Gedeeltelijke schaduw kan er namelijk al voor zorgen dat er een groot verlies optreedt en uw apparaat niet meer effi ciënt werkt! Het zonnepaneel moet in zuidelijke richting geplaatst worden om maximale effi ciëntie te garanderen. -
Seite 18: Benodigd Gereedschap
3.1 Benodigd gereedschap 3.2.4 Bevestig de grondkabel Verwijder ongeveer 5 cm van de isolatielaag die op de grondkabel zit. Deze naakte draad bevestig je aan de De onderstaande gereedschappen en materiaal zijn nodig om de Solarbox te installeren: aardklem bovenop de aardpen het verst verwijderd van het •... -
Seite 19: App Overzicht
4. Zonnepaneel beheer 4.3 App Overzicht Live gegevens Het zonnepaneel is ontworpen om het hele jaar genoeg energie te Vraag live gegevens op van uw zonnepaneel. genereren om het schrikdraadapparaat van stroom te voorzien. MPPT technologie zorgt ervoor dat het voltage en stroomafgifte van het zonnepaneel constant in de gaten worden gehouden en dat alle beschikbare energie van het zonnepaneel... - Seite 20 5.2 Gereedschap 7 Tips voor het opslaan/overwinteren van de Solarbox Art.nr. Beschrijving Idealiter blijft de Solarbox het hele jaar op het raster staan. Als de Solarbox moet worden opgeslagen, moet ervoor worden gezorgd niet 704668 Grondboor 10cm ø dat de accu’s niet volledig worden ontladen. Bij diepe ontlading inbegrepen daalt de spanning zodanig dat de accu niet meer herkend wordt door de acculader en dus niet kan worden opgeladen.
- Seite 21 MANUAL i SERIES SOLAR STATIONS 083053: MBS2800i, 083060: MBS1800i en 083077: MBS800 1. Användning Solcellsaggregaten i i Series är konstruerade för att fungera optimalt året runt vid den breddgrad som anges i fi gur 1.1. Det ger möjlighet att förse stora till mycket stora inhägnader som ligger långt från elektricitetsnätet med stabil och tillförlitlig ström året runt. Vid normala väderförhållanden fungerar i Series solcellsaggregat året runt utan att de kräver underhåll.
- Seite 22 2. Modellerna MBS2800i, MBS1800i, MB800 3. Monteringsanvisningar Leveransen innefattar: Placering: När du väljer plats för uppställning av aggregatet är det mycket viktigt att välja ett ställe och en position där det är sol HELA dagen. Även om det kan tyckas vara oviktigt att delar av solpanelen hamnar i skuggan en kort stund innebär det faktiskt att solcellerna ger mycket mindre ström! Solpanelen ska vara riktad rakt söderut.
- Seite 23 3.1 Nödvändig utrustning 3.2.4 Installera jordkabel Skala bort ca 5 cm av plastisoleringen från en av ändarna på den medföljande jordkabeln . Fäst ledaren med jordklämman Följande redskap och materiel behövs för att montera de senaste jordspjuten i raden. solcellsaggregatet: Dra jordkabeln till nästa jordspjut och korta av kabeln (+ ca 10 •...
- Seite 24 4. Reglering av solcellsaggregatet 4.3 Översikt app Realtidsdata Detta solcellsaggregat är konstruerat för att ge Ta emot data i realtid från solcellsladdaren. elstängselaggregatet tillräckligt med ström året runt. För att det ska vara möjligt har systemet de bästa solcellskomponenterna. MPPT-teknologin övervakar ständigt spänningen och den utgående strömmen från PV-solpanelen och ser till att all den...
-
Seite 25: Vanliga Frågor
5.2 Gallagher værktøj Artikelnr. Beskrivelse exklusiv 704668 Handborr ø10 cm exklusiv 017614 Slägga 6. Vanliga frågor Hur kan man se om solen räcker till för att ladda batteriet? Du kan kontrollera spänningen direkt med hjälp av VictronConnect-appen. De olika spänningstillstånden kan ses på... - Seite 26 BRUGSANVISNING i SERIES SOLARSTATIONER 083053: MBS2800i, 083060: MBS1800i en 083077: MBS800 1. Anvendelse i Series solarstationer er optimeret til helårsbrug på den breddegrad som er vist på fi gur 1.1. De giver også mulighed for sikker strømforsyning til store og meget store markområder hele året, uden brug af strømnettet. Under normale vejrforhold fungerer i Series solarstationer vedligeholdelsesfrit hele året.
-
Seite 27: Hvad Der Er Inkluderet
2. Modellerne MBS1800i, MBS2800i, 3. Montagevejledning MBS800 Placering: Når der skal vælges installationssted, skal du sørge for, at der på INTET tidspunkt af dagen er skygge på stedet. Selv Pakken indeholder: delvis skygge på solcellen, der kan virke ubetydelig, vil medføre en betydelig reduktion af solcellens funktion! Solcellen skal være nøjagtig sydvendt. -
Seite 28: Nødvendigt Værktøj
1 skovl eller spade Træk jordkablet til det næste jordspyd og afkort kablet (+ ca. 10 • 1 jordbor ø 10 cm anbefales (Gallagher artikelnr. 704668) cm til montage). Fjern igen isoleringen og klem ledningen fast med • Vi anbefaler, at man er to personer om montagen. -
Seite 29: Justering Af Solcelleinstallationen
4. Justering af solcelleinstallationen 4.3 Oversigt app Live fi l Solcelleinstallationen er udviklet således, at den producerer Modtag livedata fra solcelleopladeren. tilstrækkeligt med energi til at spændingsgiveren kan fungere. For at det kan lade sig gøre, er der anvendt de bedste komponenter til solceller. -
Seite 30: Ofte Stillede Spørgsmål
5.2 Gallagher værktøj Art.nr. Beskrivelse 704668 Jordbor ø10 cm ikke inkluderet 017614 Forhammer ikke inkluderet 6. Ofte stillede spørgsmål Hvordan kan jeg se om der stadig er strøm på batteriet? Med VictronConnect app’en kan du kontrollere strømforsyningen direkte fra mobilen. På opladningsstyreenheden kan du se særskilte strømtilstande ved hjælp af LEDs.
