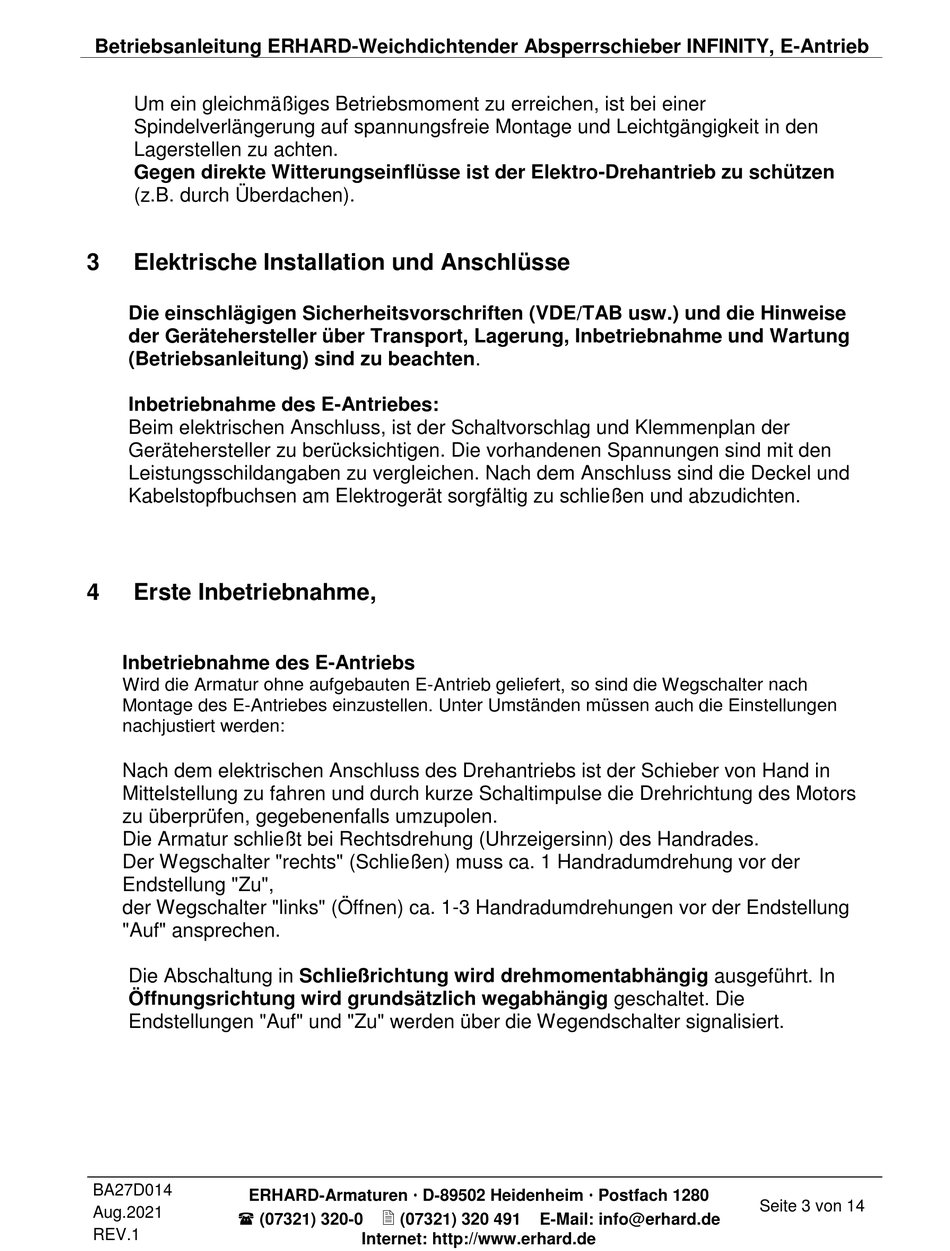

Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb
Um ein gleichmäßiges Betriebsmoment zu erreichen, ist bei einer
Spindelverlängerung auf spannungsfreie Montage und Leichtgängigkeit in den
Lagerstellen zu achten.
Gegen direkte Witterungseinflüsse ist der Elektro-Drehantrieb zu schützen
(z.B. durch Überdachen).
3 Elektrische Installation und Anschlüsse
Die einschlägigen Sicherheitsvorschriften (VDE/TAB usw.) und die Hinweise
der Gerätehersteller über Transport, Lagerung, Inbetriebnahme und Wartung
(Betriebsanleitung) sind zu beachten.
Inbetriebnahme des E-Antriebes:
Beim elektrischen Anschluss, ist der Schaltvorschlag und Klemmenplan der
Gerätehersteller zu berücksichtigen. Die vorhandenen Spannungen sind mit den
Leistungsschildangaben zu vergleichen. Nach dem Anschluss sind die Deckel und
Kabelstopfbuchsen am Elektrogerät sorgfältig zu schließen und abzudichten.
4 Erste Inbetriebnahme,
Inbetriebnahme des E-Antriebs
Wird die Armatur ohne aufgebauten E-Antrieb geliefert, so sind die Wegschalter nach
Montage des E-Antriebes einzustellen. Unter Umständen müssen auch die Einstellungen
nachjustiert werden:
Nach dem elektrischen Anschluss des Drehantriebs ist der Schieber von Hand in
Mittelstellung zu fahren und durch kurze Schaltimpulse die Drehrichtung des Motors
zu überprüfen, gegebenenfalls umzupolen.
Die Armatur schließt bei Rechtsdrehung (Uhrzeigersinn) des Handrades.
Der Wegschalter "rechts" (Schließen) muss ca. 1 Handradumdrehung vor der
Endstellung "Zu",
der Wegschalter "links" (Öffnen) ca. 1-3 Handradumdrehungen vor der Endstellung
"Auf" ansprechen.
Die Abschaltung in Schließrichtung wird drehmomentabhängig ausgeführt. In
Öffnungsrichtung wird grundsätzlich wegabhängig geschaltet. Die
Endstellungen "Auf" und "Zu" werden über die Wegendschalter signalisiert.
