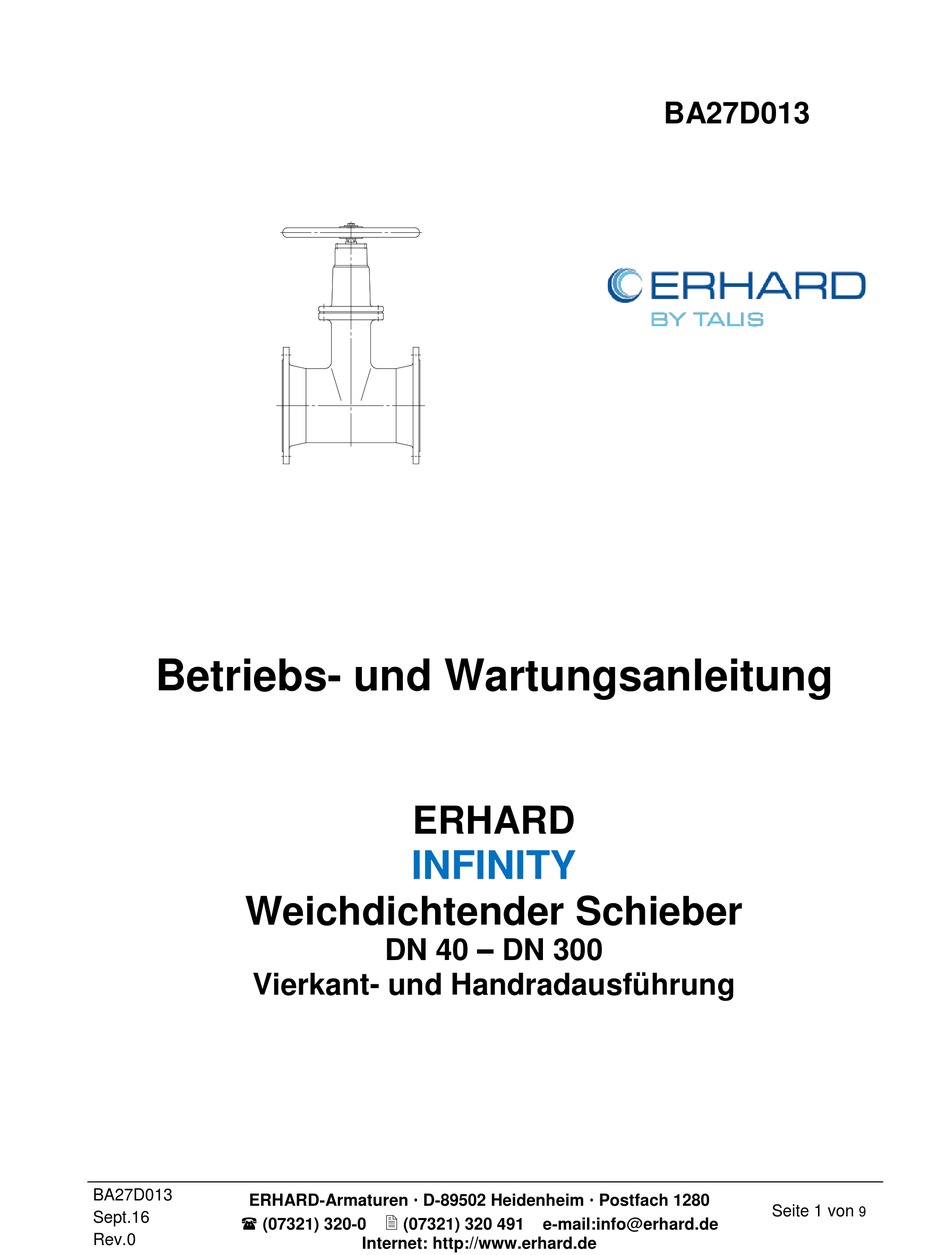

Betriebsanleitung ERHARD-INFINITY HR, KR und 4kt-Betätigung Inhaltsverzeichnis Diese Betriebsanleitung muss immer zusammen mit der Standard-Betriebsanleitung BA01D001 verwendet werden! Produkt- und Funktionsbeschreibung 1.1.0 ERHARD- INFINITY (Ovalbaulänge) R15 EN558-1 ) R14 EN558-1 1.1.1 ERHARD- INFINITY (Kurzbaulänge Konstruktionsmerkmale Funktionsbeschreibung Bestimmungsgemäße Verwendung Zulässige Betriebsweise Unzulässige Betriebsweise Einbau in die Rohrleitung - Montage Instandhaltung...
Betriebsanleitung ERHARD-INFINITY HR, KR und 4kt-Betätigung 1.3 Funktionbeschreibung ERHARD-INFINITY sind weichdichtende Absperrschieber für „AUF- ZU“- Betrieb. Sie entsprechen den normativen Anforderungen nach DIN EN 1171. Durch Rechtsdrehen- im Uhrzeigersinn- am Bedienteil, z.B. Handrad oder Vierkantschoner wird die Armatur geschlossen. 1.4 Bestimmungsgemäße Verwendung Die Baureihe INFINITY finden aufgrund ihrer Bauweise in den Bereichen (siehe BA01D001 Punkt 1.2.2) ihren Einsatz.
Betriebsanleitung ERHARD-INFINITY HR, KR und 4kt-Betätigung Eine Verlängerung der Bedienelemente, z. B. durch Hebel oder dergleichen, ist nicht zulässig – Beschädigungsgefahr! 1.7 Einbau in die Rohrleitung Von der Armatur sind alle Verpackungsmaterialien zu entfernen. Um die Schieber vor Beschädigungen zu schützen, sind sie mit geeigneten Hebe- mitteln, z.B.
Betriebsanleitung ERHARD-INFINITY HR, KR und 4kt-Betätigung 1.7.1 Einbau “Flanschschieber“ Schieber Erz.Nr. 280..und 281..Als Flanschdichtungen werden stahlarmierte Gummidichtungen empfohlen. Während der Montage der Armatur sollte der Abstand zwischen den Rohrlei- tungsflanschen mindest 20 mm größer sein, als die Baulänge der Armatur, damit die Arbeitsleisten nicht beschädigt werden und die Dichtungen eingelegt werden können.
Seite 8
Betriebsanleitung ERHARD-INFINITY HR, KR und 4kt-Betätigung GEFAHR Bei Austritt von gefährlichen Flüssigkeiten, Stoffen, Gasen und Dämpfen ist die Anlage sofort stillzusetzen, die verantwortliche Aufsichtsperson zu benachrichtigen und entsprechende Instandsetzungsarbeiten durchzuführen. Es ist die persönliche Schutzausrüstung gemäß den berufsgenossenschaftlichen Vorschriften zu benutzen. Gefahr Je nach Betriebsmedium besteht die Gefahr der Vergiftung, Verätzung, Verbrühung und durch biologische und...
Seite 9
Betriebsanleitung ERHARD-INFINITY HR, KR und 4kt-Betätigung Austausch nur beim drucklosen Schieber: Der O-Ring Teil 9 und die Spindelringe Teil 8 können nur im drucklosen Zustand getauscht werden. Dabei muss die Spindel aus der Spindelmutter herausgeschraubt werden. Ersatzteile PN10/16 PN10/16 Zeichnungen: 3.307419 2.2.1 Keil mit Sitzprofil in PERB(NBR) oder EPDM-W270...
