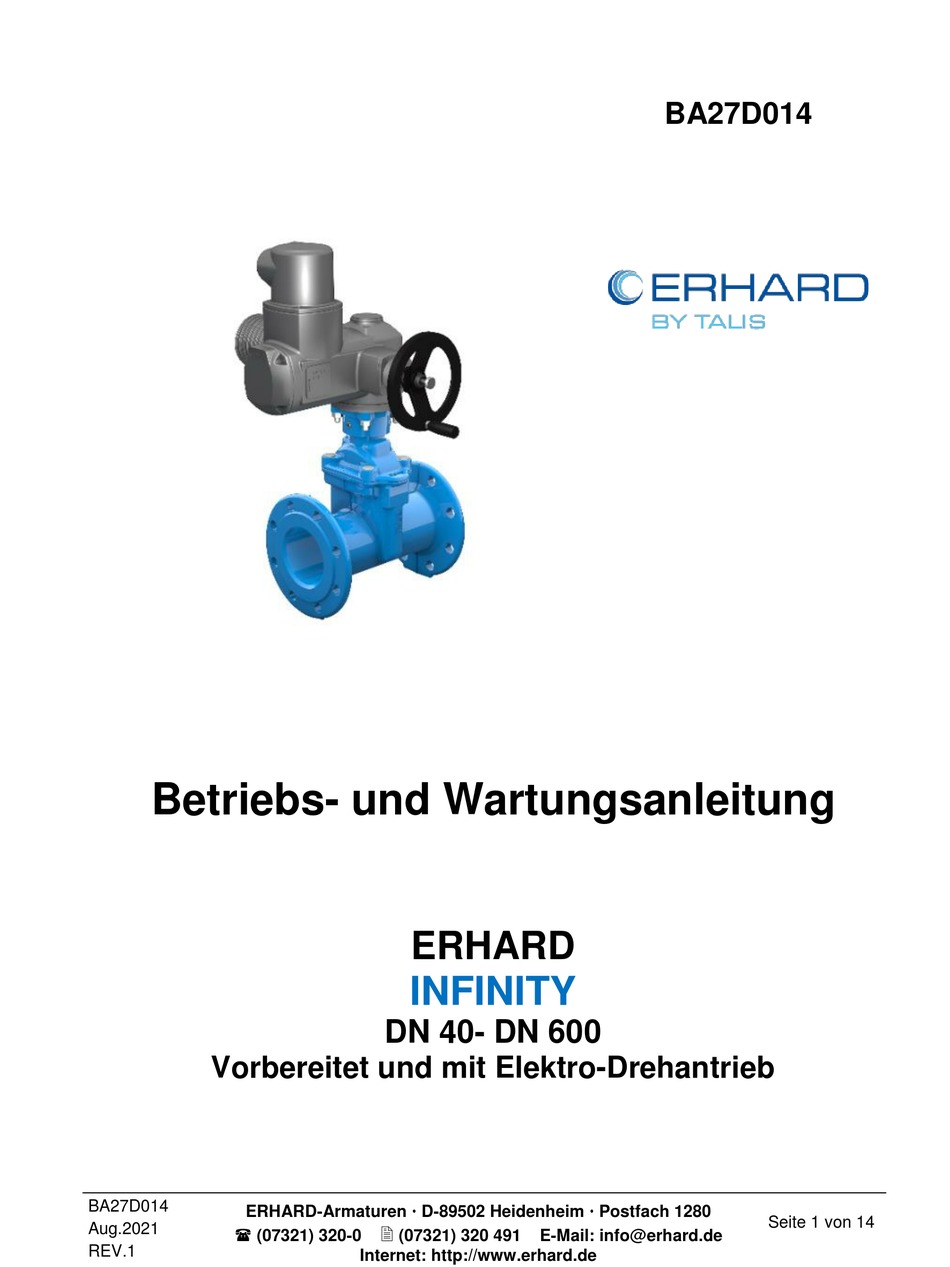

- Seite 1 BA27D014 Betriebs- und Wartungsanleitung ERHARD INFINITY DN 40- DN 600 Vorbereitet und mit Elektro-Drehantrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 1 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 2 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb Inhaltsverzeichnis Diese Betriebsanleitung muss immer zusammen mit der Standard-Betriebsanleitung BA01D001 BA27D013 verwendet werden! Aufbau Einbau Elektrische Installation und Anschlüsse Erste Inbetriebnahme Bedienung Instandhaltung Zeichnungen Aufbau Der Elektro-Drehantrieb ist direkt mit dem Schieber verbunden. Die Anschlussmaße des Drehantriebs entsprechen EN ISO 5210.
-
Seite 3: Elektrische Installation Und Anschlüsse
Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb Um ein gleichmäßiges Betriebsmoment zu erreichen, ist bei einer Spindelverlängerung auf spannungsfreie Montage und Leichtgängigkeit in den Lagerstellen zu achten. Gegen direkte Witterungseinflüsse ist der Elektro-Drehantrieb zu schützen (z.B. durch Überdachen). Elektrische Installation und Anschlüsse Die einschlägigen Sicherheitsvorschriften (VDE/TAB usw.) und die Hinweise der Gerätehersteller über Transport, Lagerung, Inbetriebnahme und Wartung (Betriebsanleitung) sind zu beachten. - Seite 4 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb Einstellung Wegschalter, Drehmomentschalter: Auszug aus der AUMA-Betriebsanleitung: BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 4 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 5 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 5 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 6 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 6 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 7 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 7 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
-
Seite 8: Bedienung
Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb Bedienung Die elektrische Bedienung erfolgt über die bauseits erstellte Druckknopf- Schützschaltung. Die Nothandbedienung ist entsprechend Bedienungsanleitung des Elektro-Drehantriebs auszuführen. Endschalter-Einstellungen für INFINITY Die angegebenen Drehmomente sind für den maximal zulässigen Betriebsdruck. Schieber INFINITY PN10, PN16 INFINITY DN 40 –... - Seite 9 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb A c h t u n g: Wird beim Betätigen der Armatur ein Fremdkörper eingeklemmt, spricht der Drehmomentschalter für die entsprechende Richtung an und schaltet den Motor ab. Die Zeit zwischen dem Ansprechen des Drehmomentschalters und der Trennung des Motors vom Netz wird durch die Signallaufzeit bestimmt.
-
Seite 10: Instandhaltung
Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb Instandhaltung 6.1 Wartung Schieber und Elektro-Drehantrieb sind weitgehendst „wartungsfrei“. Die Wartung des Schiebers ist nach BA 27D013, Absatz "Wartung" vorzunehmen. Die Wartung des E-Antriebes ist nach der Betriebsanleitung des Elektro- Drehantrieb-Herstellers vorzunehmen. Entsprechend dieser Betriebsanleitung ist nach den angegebenen Betriebszeiten eine Schmiermittelerneuerung durchzuführen. - Seite 11 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 11 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 12 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 12 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 13 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 13 von 14 Aug.2021 (07321) 320-0 (07321) 320 491 E-Mail: info@erhard.de REV.1 Internet: http://www.erhard.de...
- Seite 14 Betriebsanleitung ERHARD-Weichdichtender Absperrschieber INFINITY, E-Antrieb Gewichte ohne E-Antrieb Gewicht in Gewicht in Gewicht in Gewicht in Baulänge Baulänge Baulänge Baulänge 12,5 16,5 22,5 25,5 700/600 27,5 54,5 96,5 114,5 BA27D014 ERHARD-Armaturen D-89502 Heidenheim Postfach 1280 Seite 14 von 14 Aug.2021 ...
