Die Platten in der Brennkammer bestehen aus Vermiculit. Sie nutzen sich im Laufe der Zeit ab.
Das Gleiche gilt übrigens auch für die Rauchumlenkplatte.
Sollten Sie ein Holzstück so stark in den Ofen werfen, dass in den Platten ein Riss entsteht, hat dies
keine Auswirkung auf die Verbrennung.
Sie brauchen die Platten erst dann auszutauschen, wenn der Riss mehr als 5 mm breit ist.
Vermiculit
Dies ist ein besonders feuerfestes Material aus gepressten Steingranulat, das vom Aussehen her
Spanplatten ähnelt. Die Platten isolieren und sorgen dafür, dass der Ofen nicht abgenutzt wird.
Vermiculitplatten und die Rauchumlenkplatte sind als Verschleißteile von der Garantie
ausgenommen. Vermiculit ist ein sehr poröses Material und muss daher sehr vorsichtig behandelt
werden.
Beim Heizen legen Sie bitte das Brennholz vorsichtig in den Brennkammer hinein, tragen Sie
Handschuhe.
Es dürfen nur Original-Ersatzteile von Varde Ovne A/S verwendet werden.
7

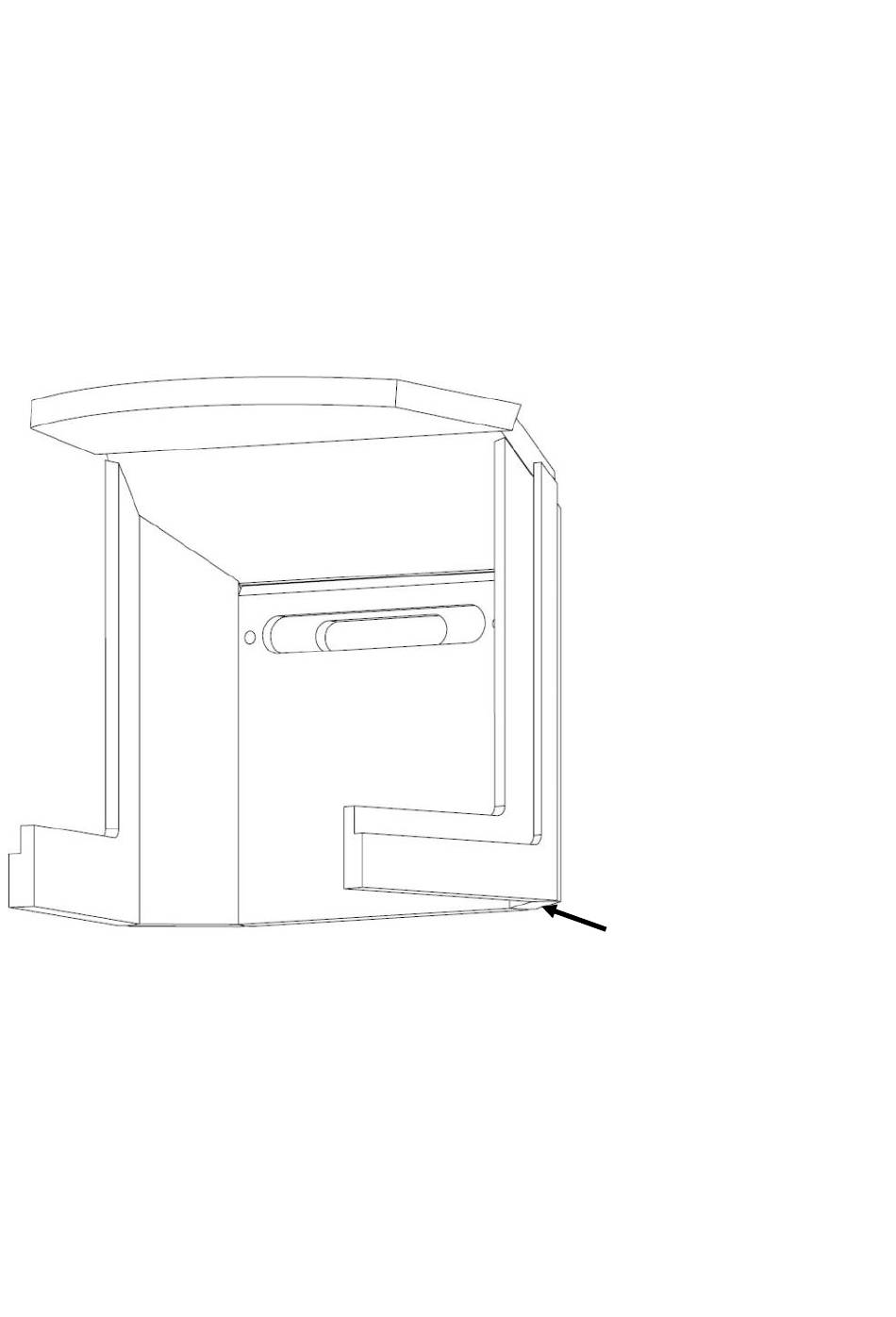

So tauschen Sie die Vermiculitauskleidung aus
1.
Die obere Hinterplatte (2) ist leicht anzuheben und die vorderen Seitenplatten (6 und 7) sind
herauszukippen.
2.
Nun können die hinteren Seitenplatten (4 und 5) herausgekippt werden.
3.
Die Rauchumlenkplatte (1) ist anzuheben und nach vorn zu ziehen, die obere Hinterplatte (2)
kann dann diagonal geneigt und herausgenommen werden.
4.
Die Rauchumlenkplatte (1) wird dann zurückgeschoben und nach unten gekippt. Sie wird dann
diagonal herausgenommen.
5.
Die Schrauben im Luftbalken werden entfernt und die Hinterplatte kann dann diagonal
herausgenommen werden.
Montage: In umgekehrter Reihenfolge – bei Punkt 5 beginnen und nach Punkt 1 fortsetzen.
1
2
4
3
1.
2.
3.
4.
5.
6.
7.
6
Rauchumlenkplatte
Obere Hinterplatte
Hinterplatte
Seitenplatte hinten links
Seitenplatte hinten rechts
Seitenplatte vorne rechts
Seitenplatte vorne links
5
