TC26
-NI
- Touch Computer
ex
Typ B7-A2C*-****/********

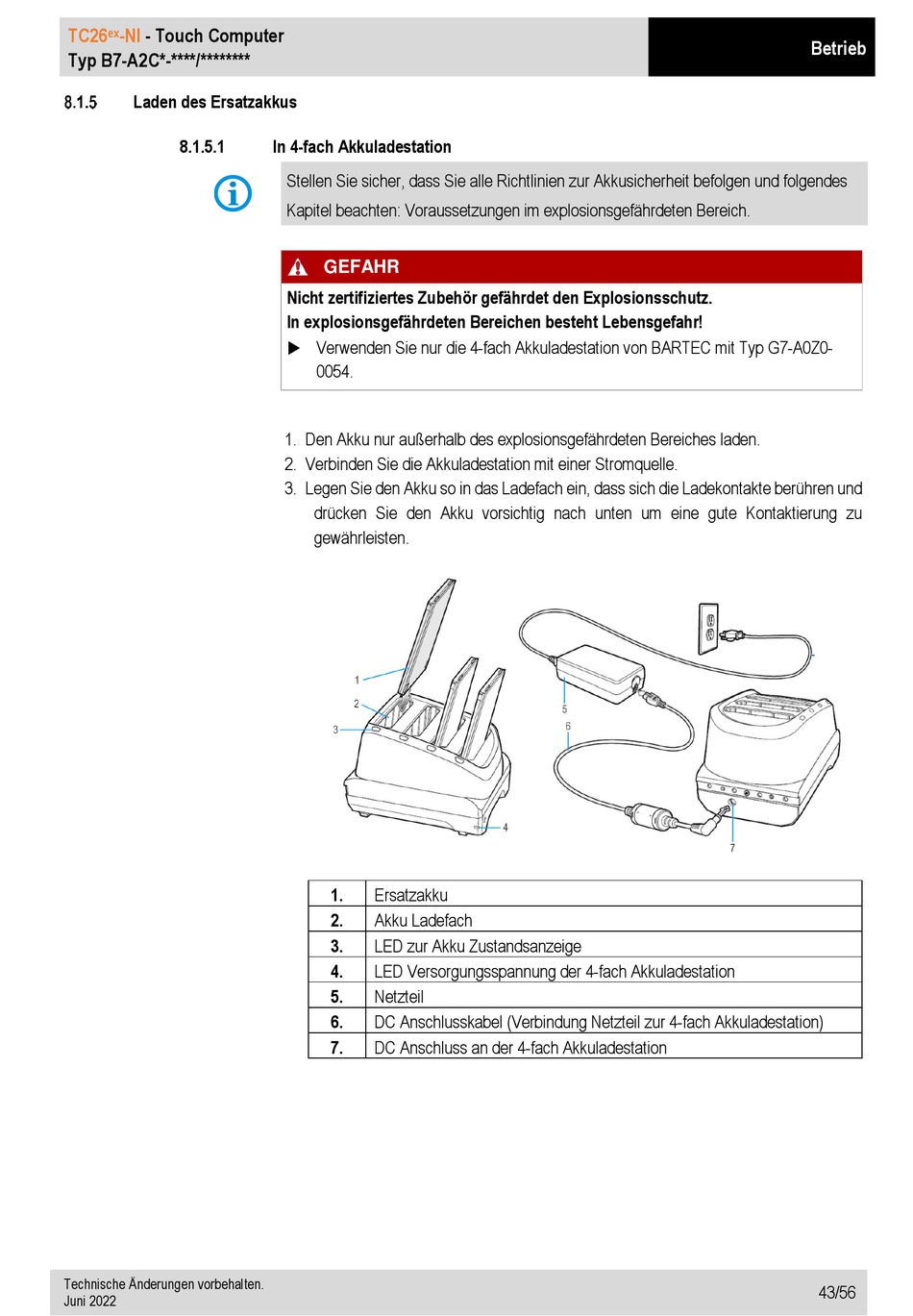

Laden des Ersatzakkus
8.1.5.1
Technische Änderungen vorbehalten.
Juni 2022
In 4-fach Akkuladestation
Stellen Sie sicher, dass Sie alle Richtlinien zur Akkusicherheit befolgen und folgendes
Kapitel beachten: Voraussetzungen im explosionsgefährdeten Bereich.
GEFAHR
Nicht zertifiziertes Zubehör gefährdet den Explosionsschutz.
In explosionsgefährdeten Bereichen besteht Lebensgefahr!
Verwenden Sie nur die 4-fach Akkuladestation von BARTEC mit Typ G7-A0Z0-
0054.
1. Den Akku nur außerhalb des explosionsgefährdeten Bereiches laden.
2. Verbinden Sie die Akkuladestation mit einer Stromquelle.
3. Legen Sie den Akku so in das Ladefach ein, dass sich die Ladekontakte berühren und
drücken Sie den Akku vorsichtig nach unten um eine gute Kontaktierung zu
gewährleisten.
1.
Ersatzakku
2.
Akku Ladefach
3.
LED zur Akku Zustandsanzeige
4.
LED Versorgungsspannung der 4-fach Akkuladestation
5.
Netzteil
6.
DC Anschlusskabel (Verbindung Netzteil zur 4-fach Akkuladestation)
7.
DC Anschluss an der 4-fach Akkuladestation
Betrieb
43/56
