Betrieb

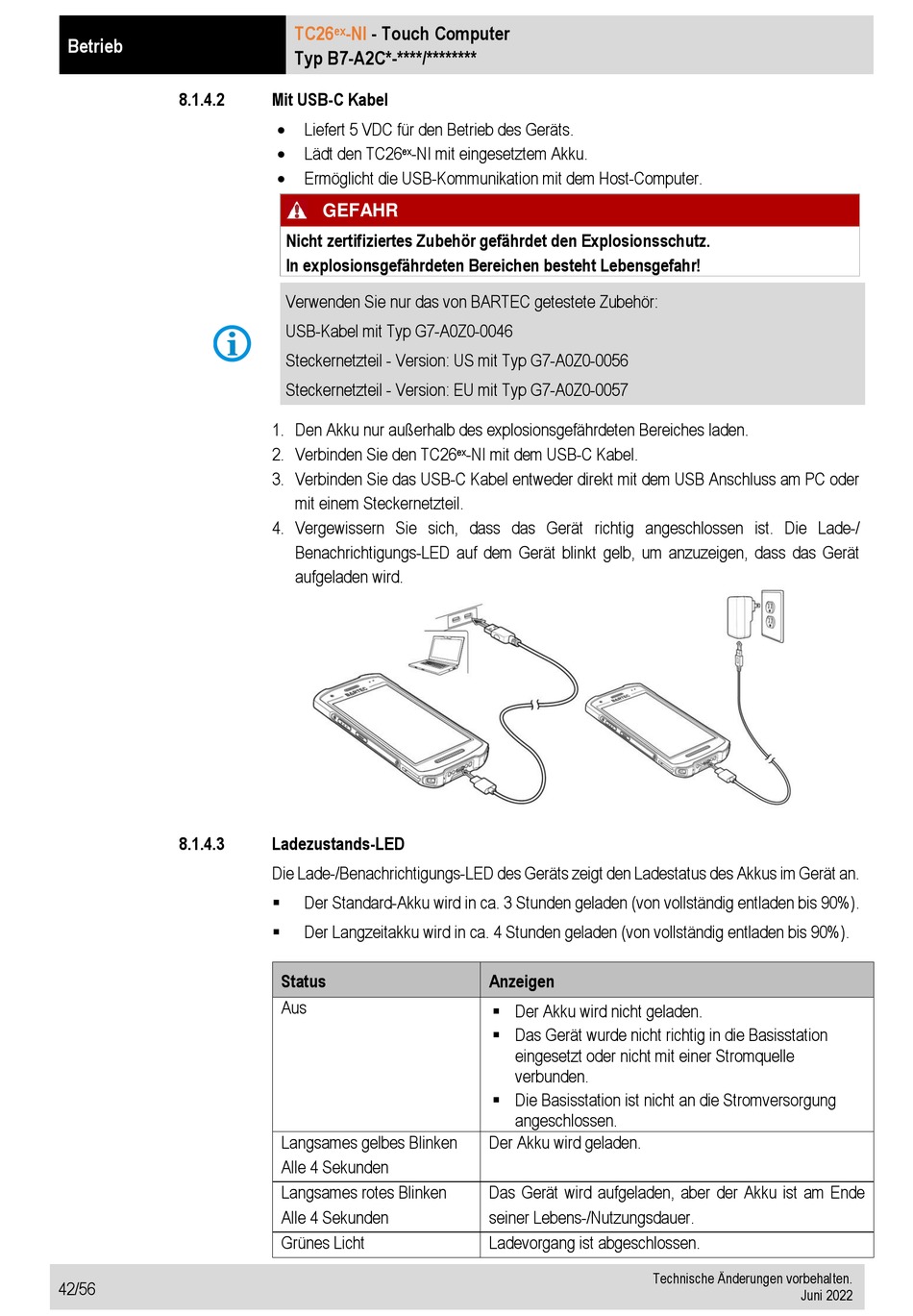

8.1.4.2
8.1.4.3
42/56
TC26
-NI
- Touch Computer
ex
Typ B7-A2C*-****/********
Mit USB-C Kabel
Liefert 5 VDC für den Betrieb des Geräts.
Lädt den TC26
-NI mit eingesetztem Akku.
ex
Ermöglicht die USB-Kommunikation mit dem Host-Computer.
GEFAHR
Nicht zertifiziertes Zubehör gefährdet den Explosionsschutz.
In explosionsgefährdeten Bereichen besteht Lebensgefahr!
Verwenden Sie nur das von BARTEC getestete Zubehör:
USB-Kabel mit Typ G7-A0Z0-0046
Steckernetzteil - Version: US mit Typ G7-A0Z0-0056
Steckernetzteil - Version: EU mit Typ G7-A0Z0-0057
1. Den Akku nur außerhalb des explosionsgefährdeten Bereiches laden.
2. Verbinden Sie den TC26
3. Verbinden Sie das USB-C Kabel entweder direkt mit dem USB Anschluss am PC oder
mit einem Steckernetzteil.
4. Vergewissern Sie sich, dass das Gerät richtig angeschlossen ist. Die Lade-/
Benachrichtigungs-LED auf dem Gerät blinkt gelb, um anzuzeigen, dass das Gerät
aufgeladen wird.
Ladezustands-LED
Die Lade-/Benachrichtigungs-LED des Geräts zeigt den Ladestatus des Akkus im Gerät an.
Der Standard-Akku wird in ca. 3 Stunden geladen (von vollständig entladen bis 90%).
Der Langzeitakku wird in ca. 4 Stunden geladen (von vollständig entladen bis 90%).
Status
Aus
Langsames gelbes Blinken
Alle 4 Sekunden
Langsames rotes Blinken
Alle 4 Sekunden
Grünes Licht
-NI mit dem USB-C Kabel.
ex
Anzeigen
Der Akku wird nicht geladen.
Das Gerät wurde nicht richtig in die Basisstation
eingesetzt oder nicht mit einer Stromquelle
verbunden.
Die Basisstation ist nicht an die Stromversorgung
angeschlossen.
Der Akku wird geladen.
Das Gerät wird aufgeladen, aber der Akku ist am Ende
seiner Lebens-/Nutzungsdauer.
Ladevorgang ist abgeschlossen.
Technische Änderungen vorbehalten.
Juni 2022
