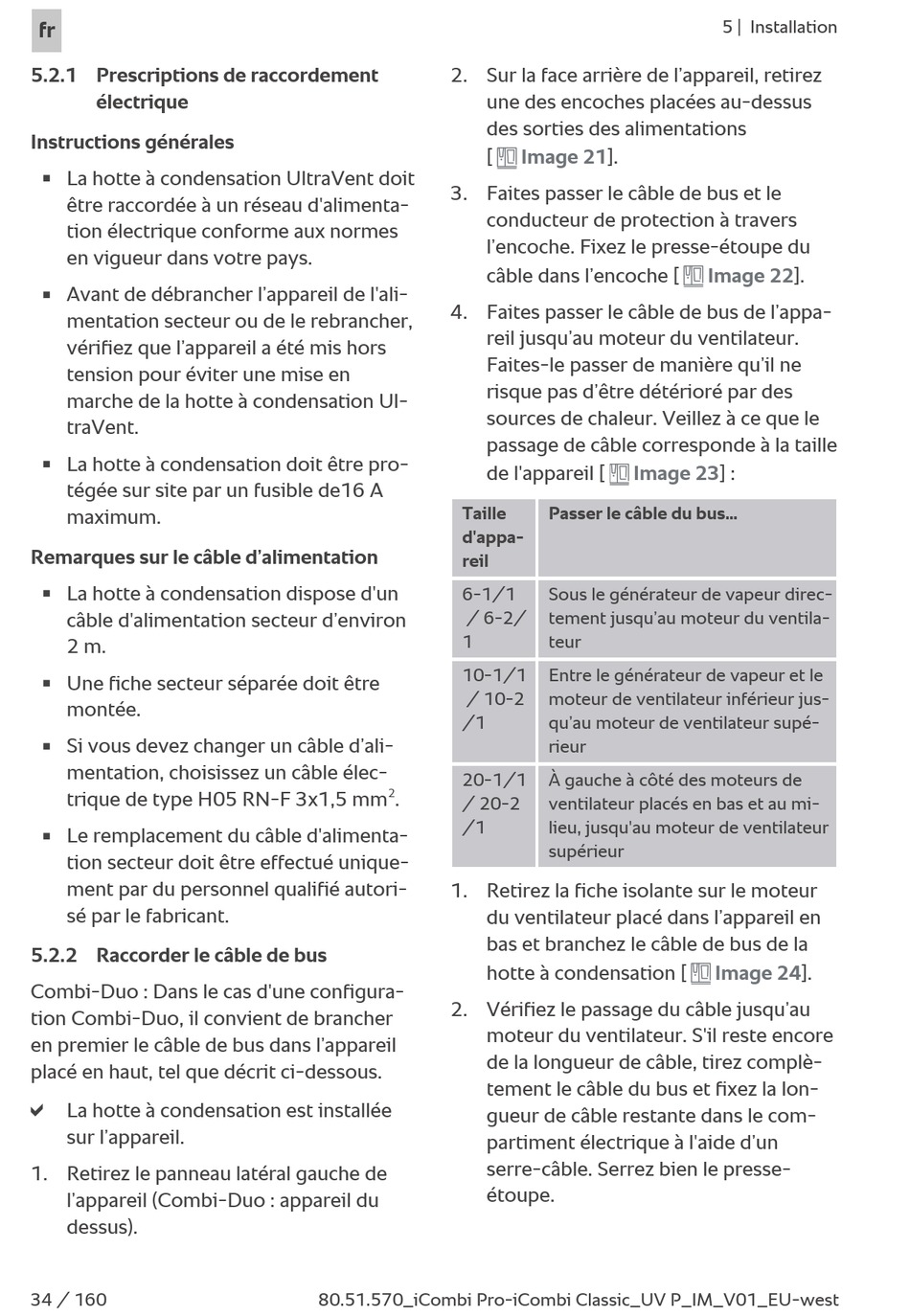

5.2.1 Prescriptions de raccordement
électrique
Instructions générales
La hotte à condensation UltraVent doit
n
être raccordée à un réseau d'alimenta-
tion électrique conforme aux normes
en vigueur dans votre pays.
Avant de débrancher l'appareil de l'ali-
n
mentation secteur ou de le rebrancher,
vérifiez que l'appareil a été mis hors
tension pour éviter une mise en
marche de la hotte à condensation Ul-
traVent.
La hotte à condensation doit être pro-
n
tégée sur site par un fusible de16 A
maximum.
Remarques sur le câble d'alimentation
La hotte à condensation dispose d'un
n
câble d'alimentation secteur d'environ
2 m.
Une fiche secteur séparée doit être
n
montée.
Si vous devez changer un câble d'ali-
n
mentation, choisissez un câble élec-
trique de type H05 RN-F 3x1,5 mm
Le remplacement du câble d'alimenta-
n
tion secteur doit être effectué unique-
ment par du personnel qualifié autori-
sé par le fabricant.
5.2.2 Raccorder le câble de bus
Combi-Duo : Dans le cas d'une configura-
tion Combi-Duo, il convient de brancher
en premier le câble de bus dans l'appareil
placé en haut, tel que décrit ci-dessous.
a
La hotte à condensation est installée
sur l'appareil.
1. Retirez le panneau latéral gauche de
l'appareil (Combi-Duo : appareil du
dessus).
34 / 160
2. Sur la face arrière de l'appareil, retirez
une des encoches placées au-dessus
des sorties des alimentations
[
3. Faites passer le câble de bus et le
conducteur de protection à travers
l'encoche. Fixez le presse-étoupe du
câble dans l'encoche [
4. Faites passer le câble de bus de l'appa-
reil jusqu'au moteur du ventilateur.
Faites-le passer de manière qu'il ne
risque pas d'être détérioré par des
sources de chaleur. Veillez à ce que le
passage de câble corresponde à la taille
de l'appareil [
Taille
d'appa-
reil
6-1/1
/ 6-2/
1
10-1/1
/ 10-2
/1
20-1/1
2
.
/ 20-2
/1
1. Retirez la fiche isolante sur le moteur
du ventilateur placé dans l'appareil en
bas et branchez le câble de bus de la
hotte à condensation [
2. Vérifiez le passage du câble jusqu'au
moteur du ventilateur. S'il reste encore
de la longueur de câble, tirez complè-
tement le câble du bus et fixez la lon-
gueur de câble restante dans le com-
partiment électrique à l'aide d'un
serre-câble. Serrez bien le presse-
étoupe.
80.51.570_iCombi Pro-iCombi Classic_UV P_IM_V01_EU-west
Image 21].
Passer le câble du bus...
Sous le générateur de vapeur direc-
tement jusqu'au moteur du ventila-
teur
Entre le générateur de vapeur et le
moteur de ventilateur inférieur jus-
qu'au moteur de ventilateur supé-
rieur
À gauche à côté des moteurs de
ventilateur placés en bas et au mi-
lieu, jusqu'au moteur de ventilateur
supérieur
5 | Installation
Image 22].
23] :
Image 24].
