Slimdrive SLT Produktfamilie
5.5.3

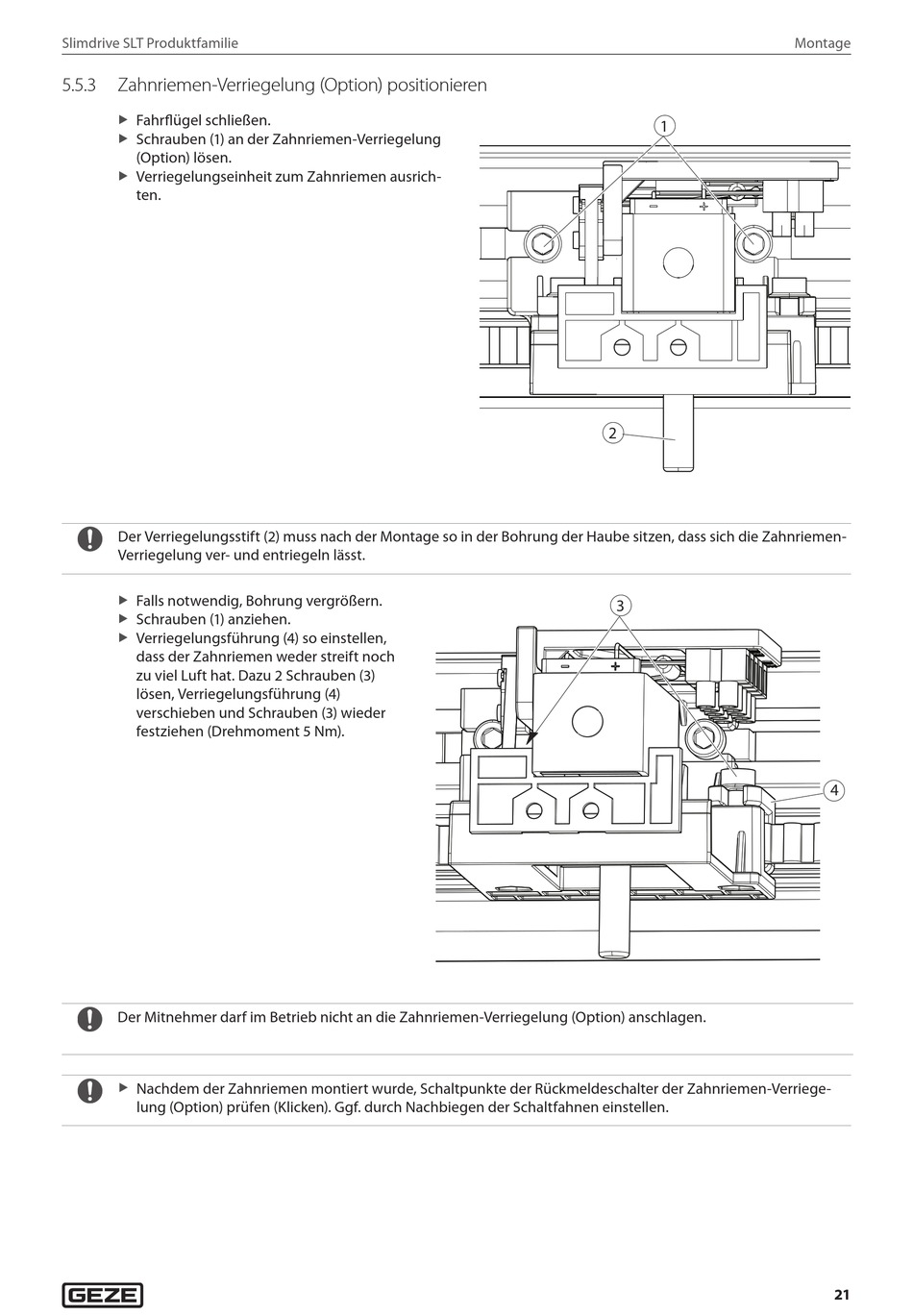

Zahnriemen-Verriegelung (Option) positionieren
Fahrflügel schließen.
X
Schrauben (1) an der Zahnriemen-Verriegelung
X
(Option) lösen.
Verriegelungseinheit zum Zahnriemen ausrich-
X
ten.
Der Verriegelungsstift (2) muss nach der Montage so in der Bohrung der Haube sitzen, dass sich die Zahnriemen-
Verriegelung ver- und entriegeln lässt.
Falls notwendig, Bohrung vergrößern.
X
Schrauben (1) anziehen.
X
Verriegelungsführung (4) so einstellen,
X
dass der Zahnriemen weder streift noch
zu viel Luft hat. Dazu 2 Schrauben (3)
lösen, Verriegelungsführung (4)
verschieben und Schrauben (3) wieder
festziehen (Drehmoment 5 Nm).
Der Mitnehmer darf im Betrieb nicht an die Zahnriemen-Verriegelung (Option) anschlagen.
Nachdem der Zahnriemen montiert wurde, Schaltpunkte der Rückmeldeschalter der Zahnriemen-Verriege-
X
lung (Option) prüfen (Klicken). Ggf. durch Nachbiegen der Schaltfahnen einstellen.
1
2
3
Montage
4
21
