Produktionstest und Inbetriebnahme
6.3.4

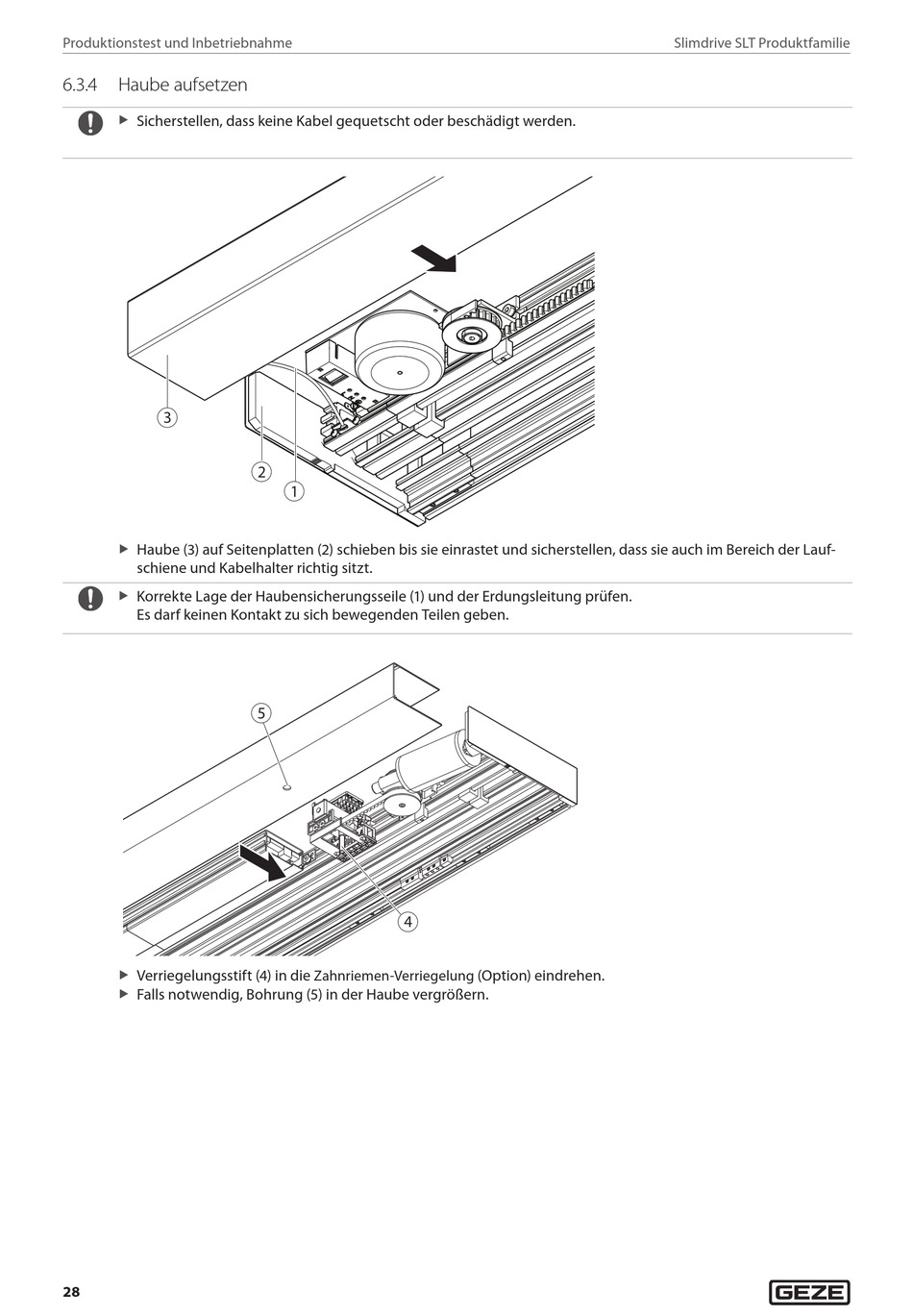

Haube aufsetzen

Sicherstellen, dass keine Kabel gequetscht oder beschädigt werden.
X
3
Haube (3) auf Seitenplatten (2) schieben bis sie einrastet und sicherstellen, dass sie auch im Bereich der Lauf-
X
schiene und Kabelhalter richtig sitzt.
Korrekte Lage der Haubensicherungsseile (1) und der Erdungsleitung prüfen.
X
Es darf keinen Kontakt zu sich bewegenden Teilen geben.
Verriegelungsstift (4) in die
X
Falls notwendig, Bohrung (5) in der Haube vergrößern.
X
28
2
1
5
4
Zahnriemen-Verriegelung
(Option) eindrehen.
Slimdrive SLT Produktfamilie
