Varisol 100 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Montage benötigen
Standfeste Leitern
•
Innensechskantschlüssel Größe 2 und 3
•
Torx-Schraubendreher Größe 9 + 15
•
Handbohrmaschine mit 3 mm Bohrer
•
Nietzange und 2x Blindniete 3x10 mm
•
Motoreinstellkabel (nicht bei Funkmotor)
•
2. Vor der Demontage
Klemmen Sie den Motor in der Verteilerdose ab.

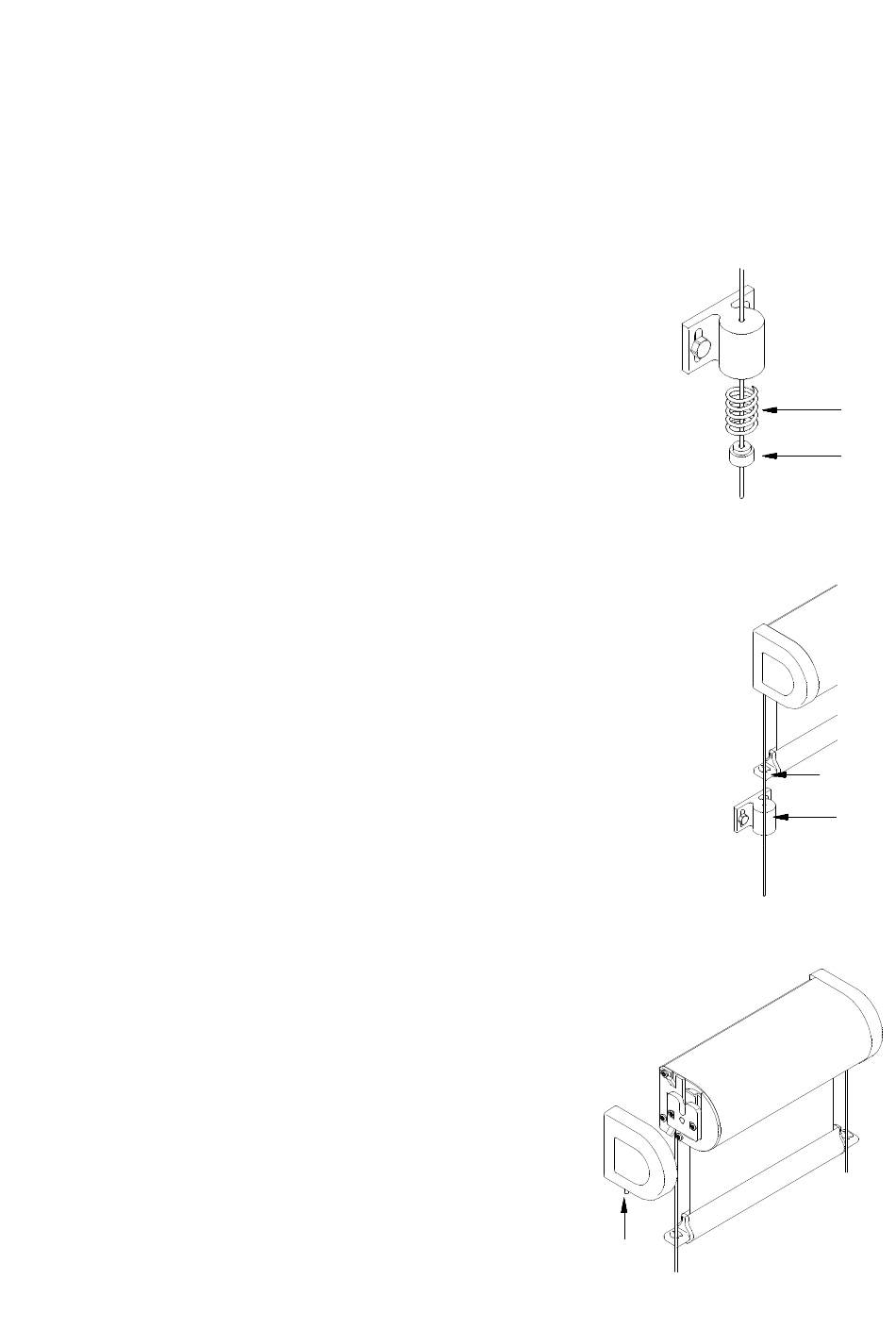

Lösen Sie die Seilklemmen (1) mit einem 3 mm Innensechskantschlüs-
sel und nehmen diese und die Spannfedern (2) von den Führungsseilen
herunter.
Ziehen Sie die Führungsseile durch die Seilspanner (3) und die Fallprofile (4)
nach oben heraus und lassen diese dann herunter hängen.
3. Demontage der Tuchwelle
Lösen Sie die Kastenseitenkappe von unten (5) mit einem 2 mm
Innensechskantschlüssel und nehmen Sie diese ab.
5
2
1
4
3
