Varisol 100 Reparaturanleitung
Fenstermarkise/motorerneuerung
Verwandte Anleitungen für Varisol 100
Inhaltszusammenfassung für Varisol 100
- Seite 1 Stand 08.12.2010 Fenstermarkise 100 Reparaturanleitung Motorerneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage 3. Demontage der Tuchwelle 4. Demontage des Motors 5. Neumontage des Motors 6. Montage der Führungsseile 7. Motoreinstellungen...
- Seite 2 1. Werkzeug, das Sie für die Montage benötigen Standfeste Leitern • Innensechskantschlüssel Größe 2 und 3 • Torx-Schraubendreher Größe 9 + 15 • Handbohrmaschine mit 3 mm Bohrer • Nietzange und 2x Blindniete 3x10 mm • Motoreinstellkabel (nicht bei Funkmotor) •...

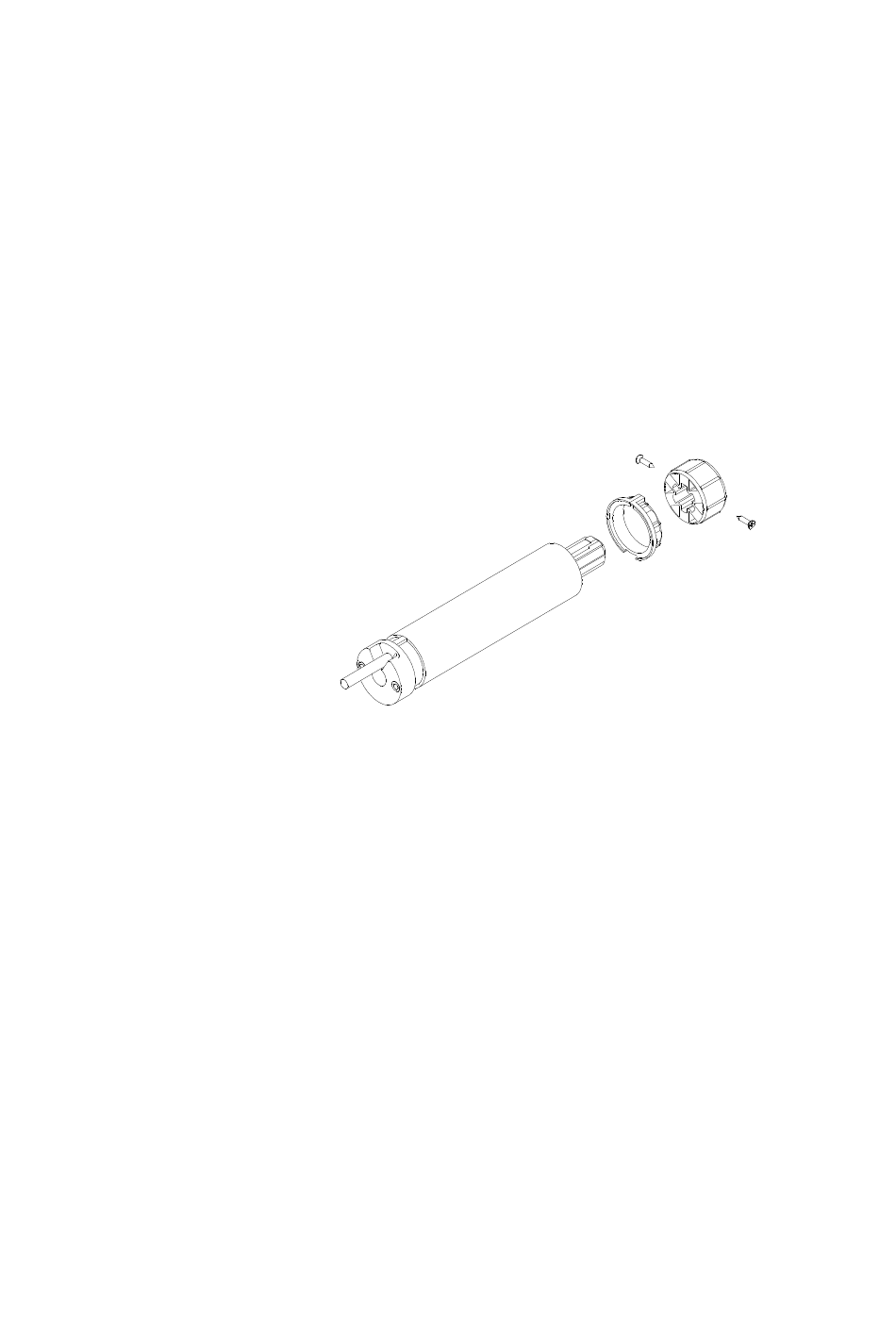

- Seite 3 Lösen Sie vorsichtig das Sei- tenlager (6) mit dem Torx- Schraubendreher und ziehen Sie dieses vom Motorlager nach unten weg. Ziehen Sie die Tuchwelle vorsichtig Seitlich aus dem Markisenkasten. Legen Sie die Tuchwelle auf einem sauberen Untergrund ab. Wickeln Sie das Tuch vorsichtig von der Tuchwelle auf das Ausfallprofil. 4.
- Seite 4 Schieben Sie die Tuchwelle wieder in den Markisenkasten. Schieben Sie das Seitenlager von unten nach oben auf das Mo- torlager. Schrauben Sie das Seitenlager an den Markisenkasten. Stecken Sie die Kastenseitenkappe auf und schrauben diese fest. (Siehe Punkt 3 Demontage). Schieben Sie das Seitenlager der Lagerseite auf den Lagerzapfen (10) der Tuchwelle und schrauben Sie Seitenlager und Kastenseitenkappe wieder an.
